Manuels Connexes pour tecfluid FLOMAT FX Serie
Sommaire des Matières pour tecfluid FLOMAT FX Serie

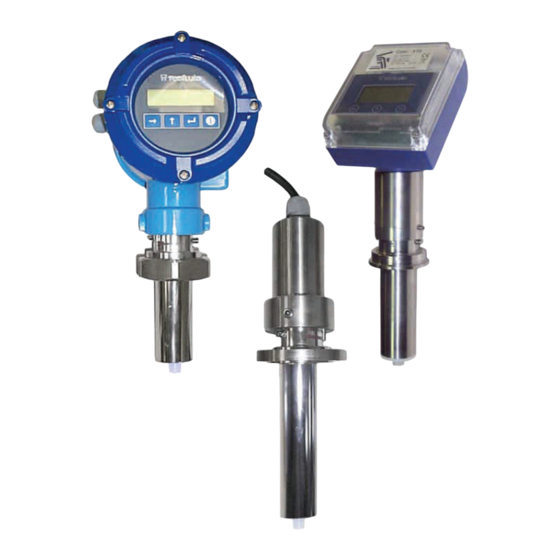

- Page 1 Débitmètre Electromagnétique à insertion séries instrumentation FLOMAT FX pour fluides Manuel d'instructions R-MI-FlomatFX Rev.: 1...
-
Page 2: Table Des Matières
TABLE DES MATIERES PRINCIPE DE MESURE …..……………........... RECEPTION .................... Déballage ….................. Température de stockage ............Manipulation ................INSTALLATION ..................Position du capteur ..............Longueurs droites ..............Mélanges ..................Valves ..................Pompes ..................Vibrations ................... Champs magnétiques ..............Température ................MONTAGE DE L'INSERT ............... MONTAGE DU CAPTEUR .............. -
Page 3: Principe De Mesure
PRINCIPE DE MESURE Les débitmètres Electromagnétiques à insertion Flomat sont basés sur la loi d’induction de Faraday. La circulation d’un liquide électriquement conducteur au travers d’un champ magnétique, perpendiculaire au sens de circulation du liquide, induit une tension électrique E qui est proportionnelle à... -
Page 4: Position Du Capteur
Position du capteur La position la plus adaptée est sur le latéral de la conduite. De cette manière on évite le dépôt de particules sur les électrodes, ainsi que les poches d’air en partie haute. 60º 60º Longueurs droites recquises L'endroit ou l'on doit installer le Flomat doit être une longueur de conduite séparée d'une distance d'éléments qui perturbent le profil de débit, comme des coudes, des changements de diamètre, etc. -
Page 5: Mélanges
Mélanges Si on mélange des liquides de différentes conductivités, il est nécessaire d’installer le capteur au minimum à 50 x DN en aval du point de mélange, de manière à uniformiser la conductivité du liquide à mesurer et stabiliser les lectures. Si cette longueur est inférieure, il peut se produire des lectures instables. -
Page 6: Vibrations
Vibrations On doit éviter les vibrations des conduites au moyen de fixations en amont et en aval du capteur. Le niveau des vibrations doit être inférieur à 2.2 G dans un champ de 20 - 150 Hz selon IEC 068-2-34. Champs magnétiques On doit éviter les champs magnétiques intenses à... -
Page 7: Montage De L'insert
MONTAGE DE L'INSERT Le capteur est normalement livré avec son insert. Avant de souder l’insert sur la conduite, démonter celui-ci du capteur de manière à éviter des dommages irréparables provoqués par un excès de température. Il existe deux types d’insert pour l’accouplement du capteur à la conduite, fileté ou à bride. Pour les DN 40, 50 et 65 l’insert se présente en forme de "T"... - Page 8 Accouplement fileté Longueur Longueur Sensor Fitting Qnom capteur insert length 88-s 90,5 12,5 85,5-s 141,3 15,5 82,5-s 220,9 79-s 318,1 73-s 565,5 67-s 883,6 37,5 60,5-s 1.272.,3 54-s 1.731,8 48-s 2.261,9 62,5 140,5-s 3.534,3 Accouplement à bride 128-s 5.089,4 87,5 115,5-s 6.927,2 103-s...
-
Page 9: Montage Du Capteur
être soudé directement, il est nécessaire d'utiliser un collier de montage. Dans ces cas, étant donné que la distance de pénétration du capteur est une importance vi- tale pour une mesure précise de débit, il est nécessaire de contacter Tecfluid pour définir la longueur adéquate du capteur à installer. -
Page 10: Absence De Signal De Débit
POSSIBLES PROBLEMES A LA MISE EN ROUTE Absence de signal de débit Vérifier que les câbles pour les électroniques déportées ont été correctement raccordés. L'inver- sion des câbles des électrodes ou des bobines produit le même effet que l’inversion du sens du débit. -
Page 11: Maintenance
MAINTENANCE Il est conseillé de nettoyer les électrodes pour des installations véhiculant des liquides qui pro- duisent des incrustations ou des sédimentations importantes. Les électrodes sales peuvent donner lieu à des lectures instables et dans des cas extrêmes à l’indication de tube vide. Le nettoyage peut se faire avec des liquides détergents et des brosses de dureté... - Page 12 GARANTIE TECFLUID GARANTI TOUS SES PRODUITS POUR UNE PERIODE DE 24 MOIS à partir de la date de livraison, contre tous défauts de matériaux, fabrication et fonctionnement. Sont exclus de cette garantie les pannes liées à une mauvaise utilisation ou application différente à...
