3.2
Températures de stockage
Capteurs :
4

INSTALLATION

Pour que l'instrument fonctionne dans les meilleures conditions, il est important que la face
inférieure du capteur demeure une fois installée parallèle à la surface du produit à mesurer.
Dans le cas de liquides, la face du transducteur devra rester horizontale.
Il est important d'éviter l'installation de l'instrument au centre du réservoir.
cas il peut se produire des échos indésirables qui auraient un effet sur la mesure.
L'installation au centre du réservoir est uniquement utile lorsque le fond est conique, ceci de
manière à pouvoir mesurer les distances jusqu'au fond.

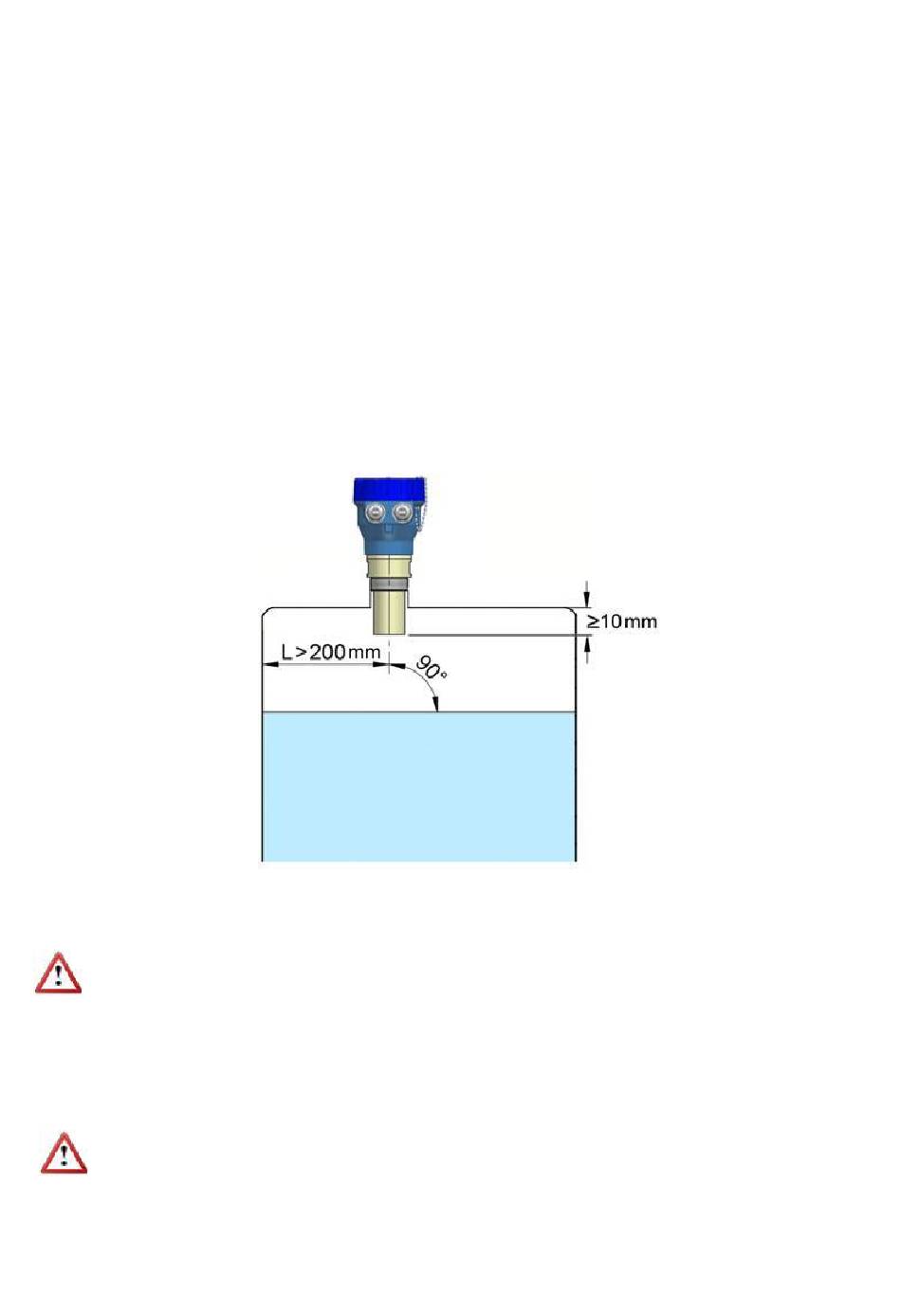

Les mesureurs série LU doivent être installés à une distance minimum de 200 mm des parois
du réservoir, de manière à éviter des réflexions indésirables.
La tubulure ou sera installé l'instrument devra présentée une longueur inférieure à l'instru-
ment de manière à ce que celui-ci dépasse au moins de 10 mm en dessous de la tubulure,
comme indiqué sur le dessin.
Visser l'instrument à la tubulure avec une clé appropriée en utilisant les méplats pour le serrage.
Le couple de serrage maximum est de 25 Nm.
Ne jamais se servir du boîtier pour visser l'instrument au réservoir.
Un serrage excessif peut endommager le transducteur.
irremediablemente.
4.1

Etendue de mesure

La distance minimum que peut mesurer l'instrument est appelée zone morte. Si le produit
à mesurer se situe plus proche de cette distance, le capteur de niveau indique une alarme au
moyen du courant dans la boucle, qui passe à 3,6 mA ou 22 mA selon programmation (voir
paragraphe 8.2.1 en page 18). Si le capteur dispose d'un afficheur celui-ci indiquera "Zone
morte".
On ne doit jamais travailler dans la zone morte. Dans certaines circonstances on aura des
lectures de niveau erronées.
PVDF
-20ºC ....... +60ºC
PP
-5ºC ......... +50ºC
7
Dans
certains
