INTRODUCTION
Les mesureurs de niveau série LU sont des systèmes électroniques basés sur la transmission
d'ondes ultrasoniques pour mesurer la distance ou le niveau d'un liquide ou d'un solide dans un
réservoir.
Le circuit électronique à microprocesseur offre les prestations suivantes :
Circuits d'émission et de réception des signaux des ultrasons, ainsi que le
traitement au moyen d'un microprocesseur.
Sorties alarmes avec hystérésis programmable.
Sortie courant proportionnelle au niveau mesuré programmable.
Touches de programmation rapide de la plage de courant.
Module clavier et affichage graphique de 128x64 points (optionnel).
2
PRINCIPE DE FONCTIONNEMENT

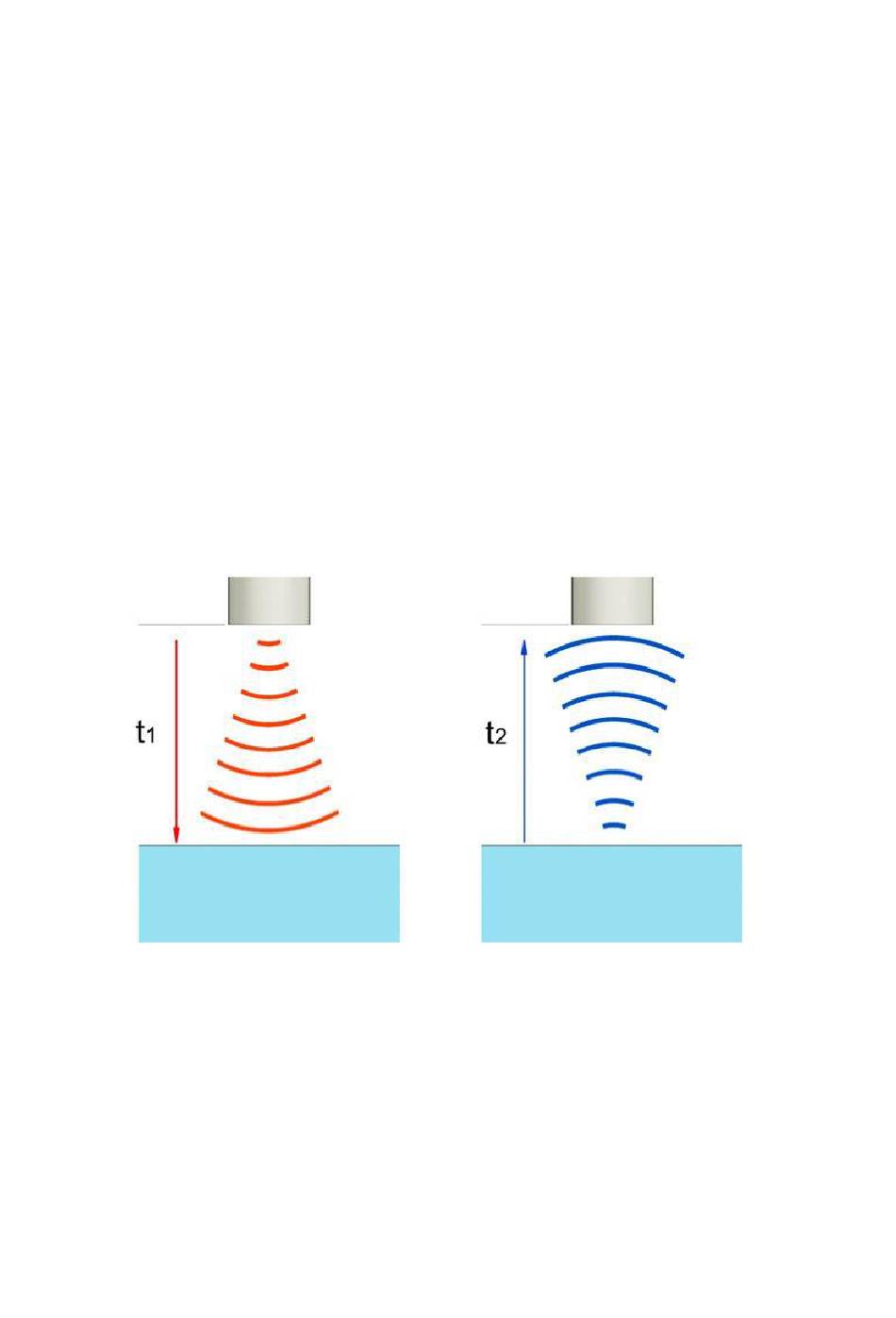

Un circuit emetteur envoi un signal électrique vers un transducteur qui converti en signal
par ultrasons et se propage jusqu'à sa réflexion à la surface du liquide ou du solide. Le
retour de ce signal vers le transducteur est converti en signal électrique.
Multipliant le temps de propagation du signal à la vitesse du son dans son environnement on
obtient la distance parcourue.
3
RECEPTION
Les mesureurs de niveau LU sont livrés convenablement emballés pour le transport et
avec leurs manuels d'instructions correspondant pour leur installation et utilisation.
Tous les capteurs sont vérifiés sur nos installations avant expédition.
3.1
Déballage
Déballer avec soin l'instrument, en éliminant tous les restes d'emballage.
Distance = v
son
(t
+t
) / 2
1
2
6
