Fonctionnement du MX809B
5.4.4.2 Montage du modèle long

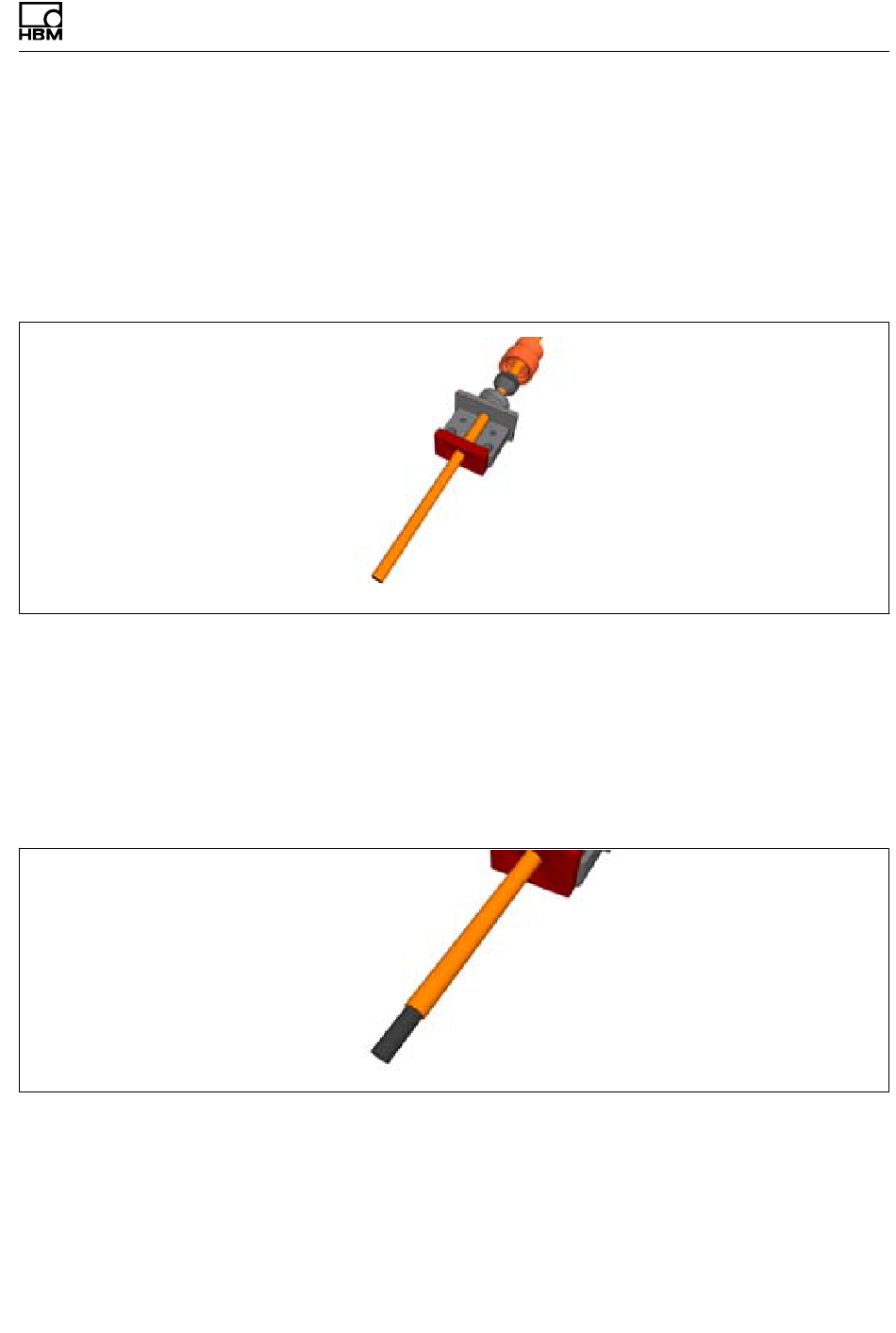

Enfilez tout d'abord dans le bon ordre la douille anti-
pliage, le passage de câble, la décharge de traction 2 et
enfin la plaque entretoise pour accouplements thermo­
couple longs sur le câble thermocouple :
La gaine de câble doit être retirée et les fils torsadés
dénudés sur les longueurs recommandées par le fa­
bricant de l'accouplement thermocouple !
Retirez ensuite dans un premier temps la gaine exté­
rieure orange du câble comme indiqué sur le dessin.
N'incisez pas trop profondément.
