Instrucciones de instalación

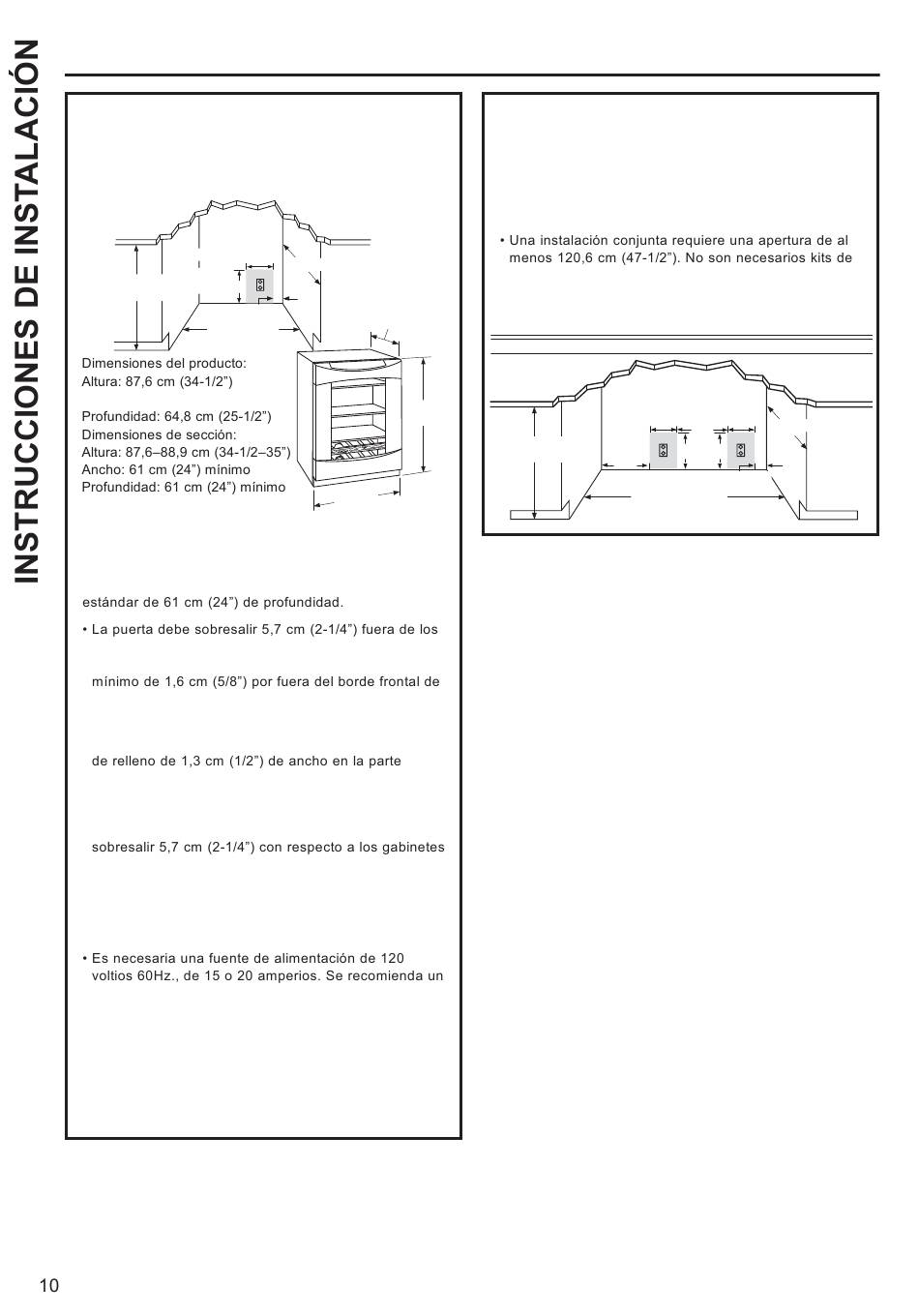

EL ESPACIO DE INSTALACIÓN
El centro de bebidas y el refrigerador de vino puede
situarse por sí mismo o encastrarse utilizando las
dimensiones de sección siguientes.
Ubicar toma
Locate
de corriente
Outlet
26,8 cm (10-1/2")
10-1/2"
22,9 cm
87,6 a 88,9 cm
(9") máx. 9" Max.
34-1/2"-35"
(34-1/2" a 35")
3,8 cm (1-1/2")
1-1/2"
61 cm
24" Min.
(24") mín.
Ancho: 60,3 cm (23-3/4")
La profundidad de sección debe ser de 61 cm (24")
Las dimensiones de sección mostradas permiten un
recorrido de puerta completo y acceso a los bastidores
de extracción cuando se instala en un gabinete
gabinetes circundantes. A modo de referencia rápida,
el borde trasero de la empuñadura debe sobresalir un
la mesada.
• Si se instala entre gabinetes sin marco, puede
que sea necesario un panel lateral o una franja
de la bisagra. La franja de relleno actuará como
espaciador entre la caja y el recorrido de la puerta
del gabinete adyacente. El ancho de la apertura debe
incluir los paneles de relleno. NOTA: la puerta debe
circundantes.
• El centro de bebidas y el refrigerador de vino pueden
instalarse de forma independiente.
Especificaciones adicionales
circuito ramificado correctamente conectado a tierra
o un interruptor automático. Instale un receptáculo
eléctrico con tres tomas correctamente conectado a
tierra en la pared tal y como se muestra. La conexión
eléctrica debe estar situada en la pared posterior,
como se indica.
NOTA: no se recomienda utilizar GFI (interruptor
de fallos de conexión a tierra).
61 cm (24")
24"
64,8 cm
(25-1/2")
25-1/2"
87,6 cm
34-1/2"
(34-1/2")
60,3 cm
23-3/4"
(23-3/4")
INSTALACIONES CONJUNTAS
Aumente la capacidad de almacenamiento instalando
dos centros de bebidas o refrigeradores de vino de
forma conjunta. O, para un centro de refrigeración
completo, instale cualquiera de estas unidades de
forma conjunta.
corte.
• Los productos deben conectarse a tomas de corriente
independientes y correctamente conectadas a tierra.
Ubicar toma
de corriente
26,8 cm
10-1/2"
(10-1/2")
87,6 a 88,9 cm
38,1 cm
34-1/2"-35"
(34-1/2 a 35")
(15")
15"
120,6 cm (47-1/2") min.
47-1/2" Min.
Locate
Outlet
26,8 cm
35,6 cm
10-1/2"
(10-1/2")
61 cm (24")
(14") 24"
14"
22,9 cm (9")
9" 9"
3,8 cm (1-1/2")
1-1/2"
