Montage de l'armoire

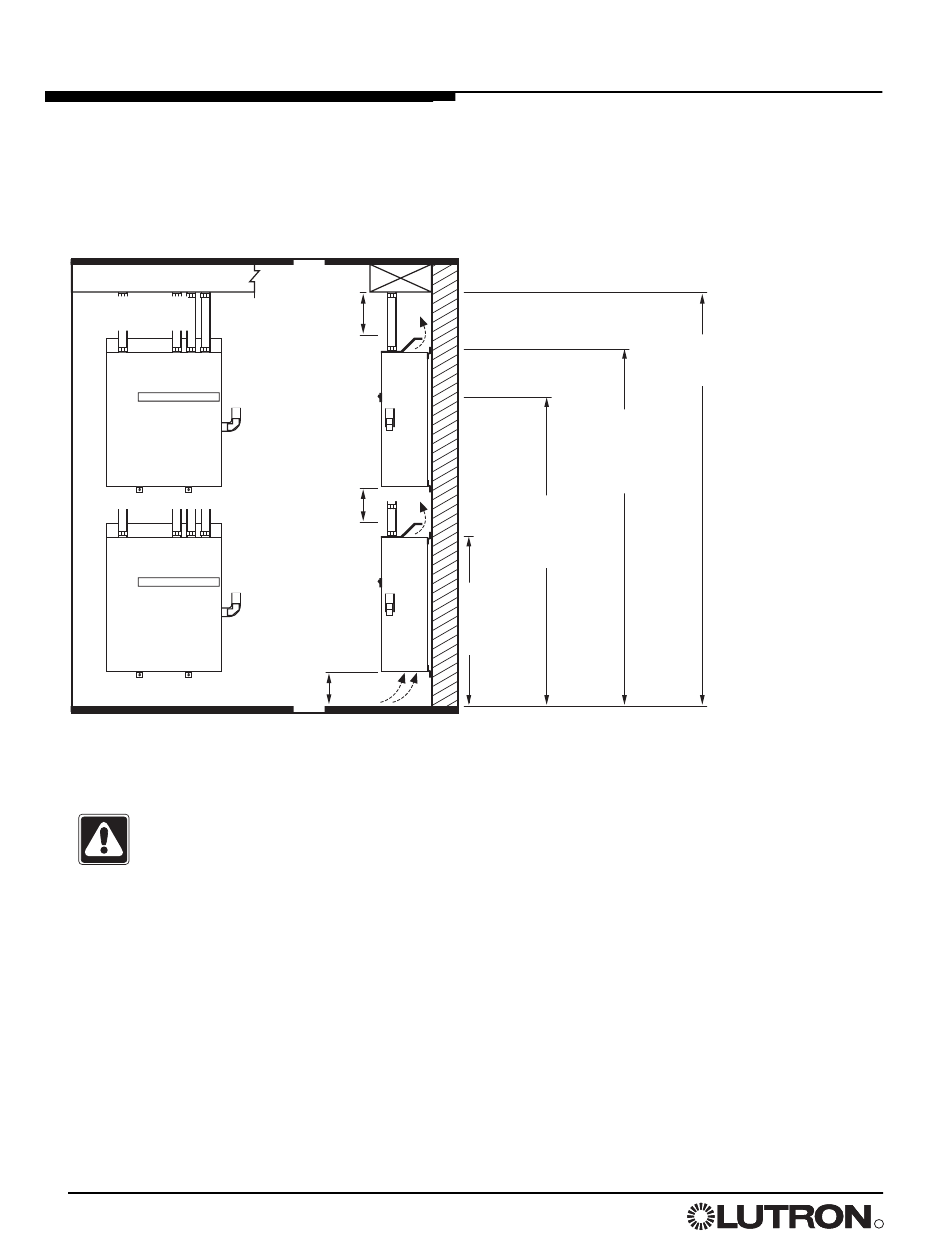

Montage d'une armoire au-dessus d'une autre armoire :

GP8 - GP24, LCP8 - LCP24 uniquement
Un espace d'au moins 2,74 m entre le sol et le plafond
suspendu est nécessaire pour cette configuration.
Vue de face
Chemin de câble
Câblage Câblage
d'alimentation
des
charges
Câblage TBTP
(Classe 2 : É.-U.)
Câblage TBTP
(Classe 2 : É.-U.)
*152 mm approuvé uniquement pour cette implantation.
Attention !L'eau endommage les
armoires. Installer les armoires dans un
lieu exempt de toute humidité.
10 Guide d'installation des armoires de gradation
(suite)
Vue latérale
305 mm
min.
305 mm
min.
152 mm
min.*
Circulation de l'air
2,28 m
jusqu'aux
trous de
montage
Limite de
hauteur du
disjoncteur
NEC 1,95 m
®
1,03 m
jusqu'aux
trous de
montage
2,65 m au
minimum
sous plafond
