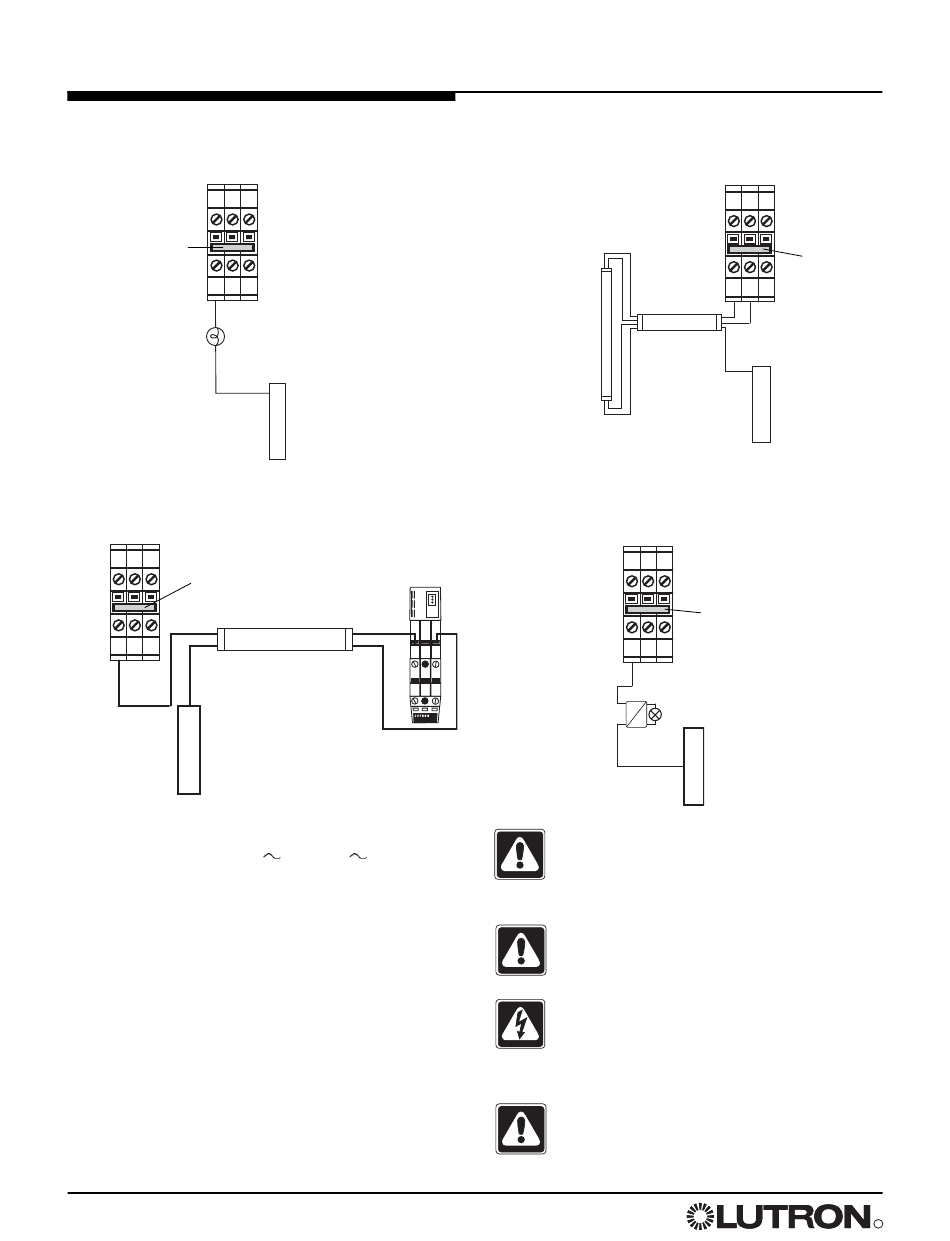

Cableado de Carga

Tipos de Carga Incandescente
El Vivo Atenuado (DH/DL) debe usarse para cargas no
atenuadas, tanto si pueden ser atenuadas como conmutadas
Puente de
derivación
DH SH H
Carga Atenuable o Carga No
Atenuable
Tipos de Carga TVM
Bornes de carga
Puente de derivación
L
DH SH H
N
Bus neutro
Notas:
• En los paneles de 230 V
'Vivo' puede estar señalado como 'Live'. Por lo tanto,
los bornes tendrán las letras DL, SL y L.
• Tienda los cables de modo que el cableado de la
línea de voltaje (red eléctrica) quede al menos a 1,8
m (6 pies) de equipos de sonido o electrónicos y su
cableado.
• Hot/Vivo (H/L) se utiliza para la desviación en todos
los paneles. Puede utilizarse como una salida
Hot/Viva protegida en los GP3, GP8, GP12, GP16,
GP20, y GP24. (La corriente del hot/vivo más la de
carga no puede exceder los límites del interruptor.)
16 Guía de Instalación para Paneles de Atenuación
Bornes de carga
Bus neutro
TVM
+
+ 1 –
–
Balastro
+ 2 –
y 240 V , el cable
Hi-Lume FDB o Eco-10
®
balastos de atenuación fluorescentes
Balasto Eco-
10 o
Hi-lume FDB
Balastro
Lámpara
fluorescente
Tipos de Carga ELV
El Vivo Atenuado (DH/DL) debe usarse para cargas no
atenuadas, tanto si pueden ser atenuadas como
conmutadas
Bornes de carga
DH SH H
Carga
¡Cuidado! Verifique con el fabricante de los
transformadores electrónicos de bajo voltaje o de los
balastos que el producto pueda ser controlado con un
atenuador de control de fase o de flanco anterior antes
de quitar los puentes de desviación.
¡Cuidado! El Hot/Vivo Conmutado (SH/SL) sólo debe
utilizarse para cargas Hi-lume FDB o Eco-10. Utilice el
Hot/Vivo Atenuado (DH/DL) para todos los tipos de
carga sin atenuación.
¡Peligro! Los paneles con alimentación cruzada, como
el GP4, pueden estar alimentados por varios circuitos.
Ubique y bloquee cada interruptor de alimentación en su
posición de APAGADO antes de cablear alimentaciones
o cargas.
¡Advertencia! Los paneles marcados CE son artefactos.
Un panel de distribución debe brindar un
interruptor/cortacircuitos principal que no exceda la
capacidad del panel.
TM
Bornes de carga
Puente de
derivación
DH SH H
Bus neutro
Puente de
derivación
Bus neutro
