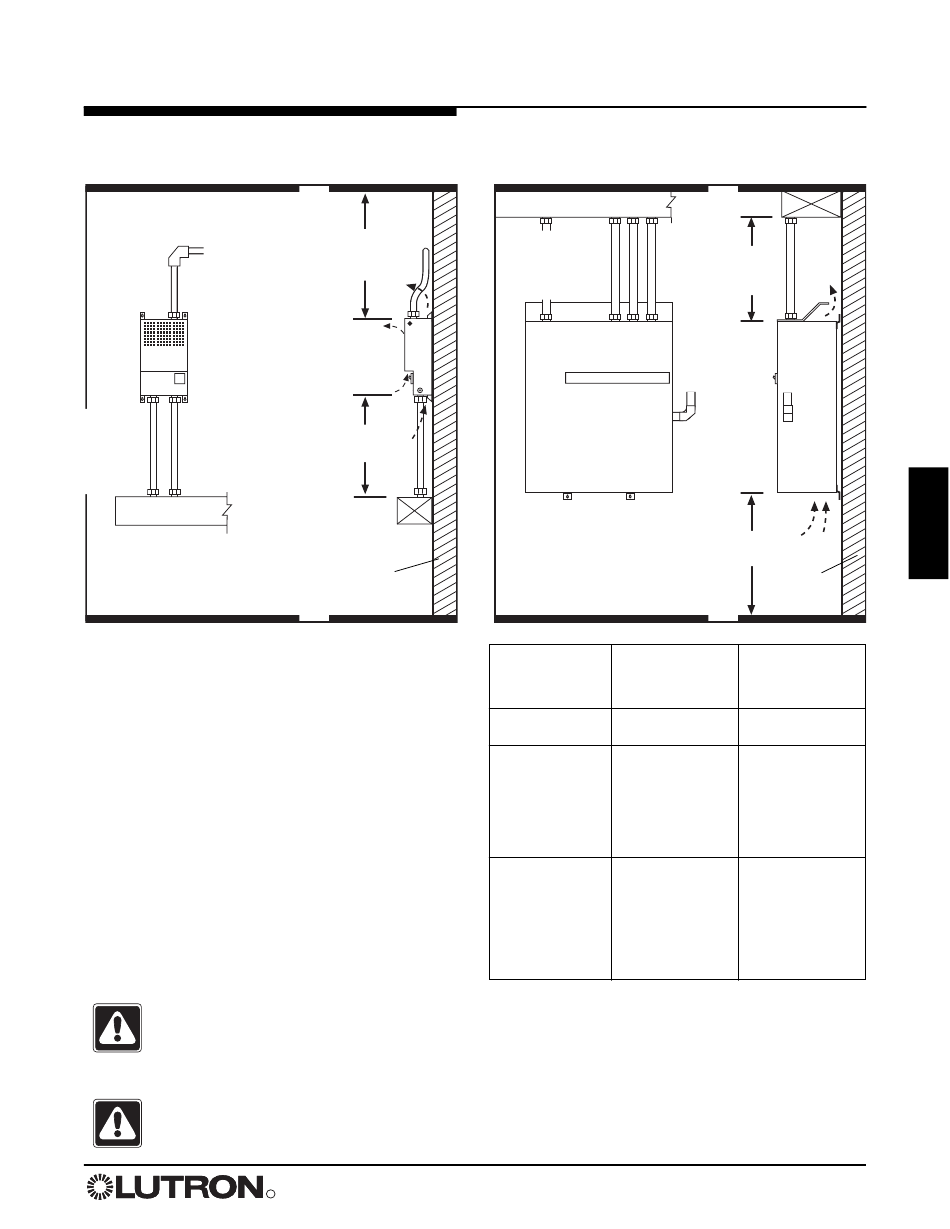

Montage sur panneau

Armoire mini

Vue de face
Câblage TBTP
(Classe 2 : É.-U.)
des commandes
Câblage Câblage
des charges d'alimentati
(entrée on (entrée
inférieure ou inférieure ou
latérale) latérale)
Chemin de
câble
Indications de montage
• Utilisation en intérieur exclusivement ! NEMA, armoire
de type 1, IP20.
• L'armoire génère de la chaleur. L'installer là où la
température ambiante sera comprise entre 0 et 40 °C
(32 - 104 °F).
• L'humidité relative doit être < 90 % sans condensation.
• Renforcer la structure du mur en fonction du poids de
l'armoire et des réglementations locales ; voir tableau.
• Monter l'armoire dans un emplacement où un bruit
perceptible est acceptable (les relais internes génèrent
des cliquetis).
• Monter l'armoire de telle sorte que le câblage
d'alimentation soit distant d'au moins 1,8 m (6{U8243})
de tout appareil audio ou électronique et de leurs
câbles.
• La tolérance verticale au montage est de 7°.
• Les distances minimales sont de 305 mm (12{U8243})
au-dessus et en dessous et de 0mm vers chaque
côté. Laisser de la place pour un espace de câblage
TBTP (Classe 2 : É.-U.).
Attention ! Les armoires portant la
marque CE avec des disjoncteurs de 10
A sont exclusivement destinées à des
installations industrielles ou
commerciales.
Attention ! Cet appareil est refroidi par
air. Les évents ne doivent pas être
obstrués sous peine d'annulation de la
garantie.
Vue latérale
Distance
minimum
de 305 mm
Circulation
de l'air
305 mm
min.
Mur
R

Armoire standard

Vue de face
Chemin de câble
Câblage
Câblage
d'alimentation
des charges
(entrée
(entrée
supérieure)
supérieure)
Câblage TBTP
(Classe 2 : É.-U.)
des commandes
Distance minimum
de 305 mm
Chaleur max.
en BTU/heure
Armoire
Mini
GP3, GP4 (685)
Standard
GP8, LCP8 (1 365)
GP12, LCP12 (2 045)
GP16, LCP16 (2 725)
GP20, LCP20 (3 405)
GP24, LCP24 (4 085 )
Grande
GP36 (4 350 )
GP48 (5 806 )
GP60 (7 258 )
GP72 (8 709 )
GP144 (17 400 )
*Le poids de l'emballage ajoute 69 kg (150 livres)
aux grandes armoires, 23 kg (50 livres) aux
armoires de dimension moyenne et 4,5 kg (10
livres) aux armoires mini.
Guide d'installation des armoires de gradation 9
Vue latérale
305
mm
min.
Circulation
de l'air
Mur
Poids max. sans
emballage* kg
(livres)
14 (30)
52 (115)
54 (120)
66 (145)
73 (160)
80 (175 )
147 (325 )
250 (550 )
274 (600 )
295 (650 )
590 (1 300 )
