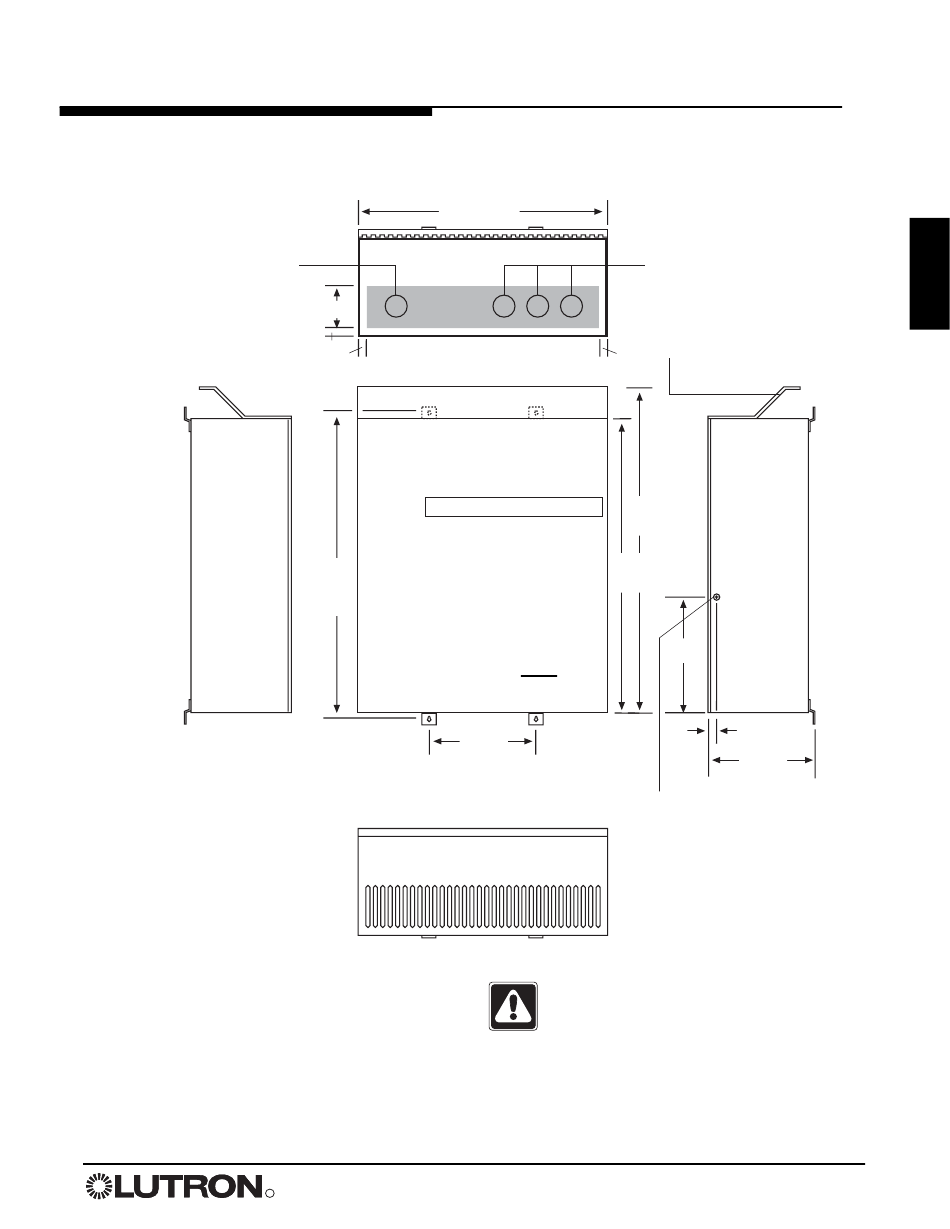

Dimensiones del Panel
Panel Estándar: GP8-GP24, LCP8-LCP24
Todas las dimensiones están en mm (pulgadas).
Entrada de cableado de
alimentación sugerida; perfore
la cubierta
Lado Izquierdo
Notas:
• El orificio acepta un tornillo de montaje máximo
de 8 mm (5/16 pulg.) (se recomienda 1/4 pulg. /
m8).
• El orificio de entrada PELV (Clase 2: EE.UU.) es
de 22 mm (7/8 pulg.) de diám.
(continuación)
102 (4)
Vista Superior
51 (2)
889
(35)
Vista Frontal
Vista Inferior
R
711 (28)
51 (2)
940
(37)
838
(33)
305
(12)
¡Cuidado! Este equipo está enfriado por
aire. Los orificios de ventilación no deben
bloquearse o se cancelará la garantía.
Guía de Instalación para Paneles de Atenuación 5
Entrada de cableado de
carga sugerida; perfore la
cubierta
La cubierta superior extraíble
se entrega en la misma caja
que el panel.
330
(13)
51 (2)
305
(12)
Lado Derecho
Entrada de
cableado de
control obligatoria
