Minipaneel; Standaardpaneel - Lutron GRAFIK Systems GP Guide D'installation

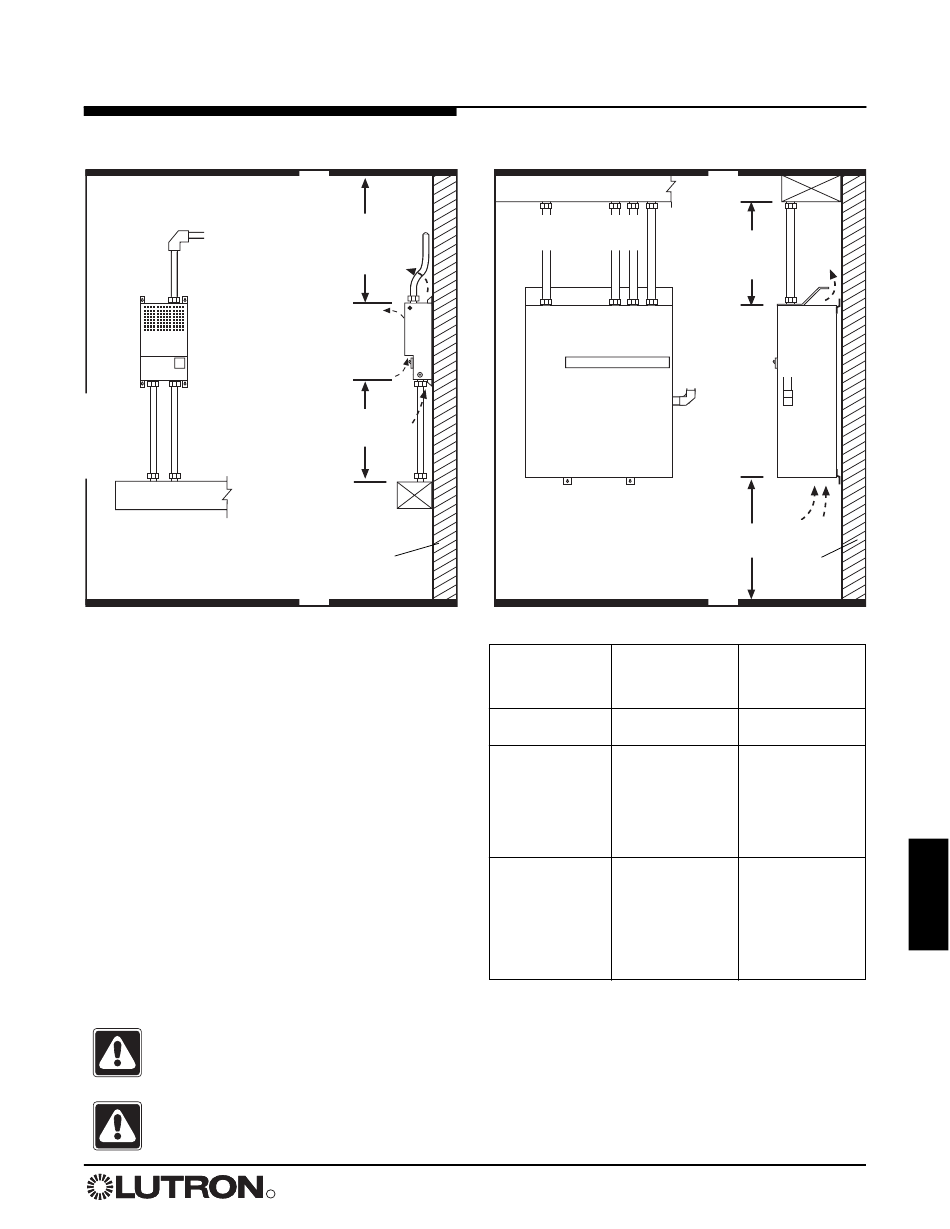

Paneelmontage

Minipaneel

Vooraanzicht
PELV (Klasse 2:
VS) bedrading
naar regelaars
Belastings- Voedings-
bedrading bedrading
(invoer (invoer
onder of onder of
zijkant) zijkant)
Kabelkanaal
Montagerichtlijnen
• Alleen voor binnen! Behuizing NEMA Type 1, IP20.
• Het paneel genereert warmte. Monteer alleen op
plaatsen waar de omgevingstemperatuur binnen
0 °C - 40 °C blijft.
• De relatieve vochtigheid moet minder zijn dan 90%,
zonder condensatie.
• Versterk de wandconstructie met het oog op het te
dragen paneelgewicht en overeenkomstig de
plaatselijke voorschriften, zie tabel.
• Monteer het paneel op een plaats waar het
geproduceerde geluid aanvaardbaar is (de interne
relais klikken).
• Monteer het paneel zodanig dat de bedrading van de
lijn-/netspanning ten minste 1,8 m van
geluidsapparatuur of elektronische apparatuur en de
bedrading ervan vandaan ligt.
• Monteer binnen 7° van de zuivere loodlijn.
• De afstanden rondom het paneel zijn 305 mm voor
onder en boven en 0 mm aan elke zijde. Laat ruimte
vrij voor tussenruimte volgens Klasse 2/PELV VS.
Waarschuwing! CE-gemarkeerde
panelen met circuitonderbrekers van 10 A
zijn alleen bedoeld voor industrieel of
commercieel gebruik.
Voorzichtig! Deze apparatuur is
luchtgekoeld - luchtopeningen mogen
niet geblokkeerd zijn, anders vervalt de
garantie.
Zijaanzicht
Minimaal
305 mm
vrije ruimte
Luchtstroom
min. 305
mm
Wand/muur
R

Standaardpaneel

Vooraanzicht
Kabelkanaal
Voedingsbedrading
Belastings-
(invoer boven)
bedrading
(invoer
boven)
PELV (Klasse
2: VS)
bedrading
naar
regelaars
Minimaal 305 mm
vrije ruimte
Max. warmte
BTU's
Paneel
(Kcal)/uur
Mini
GP3, GP4 685 (172.62)
Standaard
GP8, LCP8 1 365 (343.98)
GP12, LCP12 2 045 (515.34)
GP16, LCP16 2 725 (686.70)
GP20, LCP20 3 405 (858.06)
GP24, LCP24 4 085 (1 029.42)
Groot
GP36 4 350 (1 096.20)
GP48 5 806 (1 463.11)
GP60 7 258 (1 829.02)
GP72 8 709 (2 194.67)
GP144 17 400 (4 384.80)
*De verpakking voegt 69 kg gewicht toe voor grote
panelen, 23 kg voor middelgrote panelen, en 4,5 kg
voor minipanelen.
Installatiegids voor dimpanelen 9
Zijaanzicht
min.
305
mm
Luchtstroom
Wand/
muur
Max. gewicht
zonder
verpakking (kg)*
30 (14)
115 (52)
120 (54)
145 (66)
160 (73)
175 (80)
325 (147)
550 (250)
600 (274)
650 (295)
1 300 (590)
