Montagem do painel

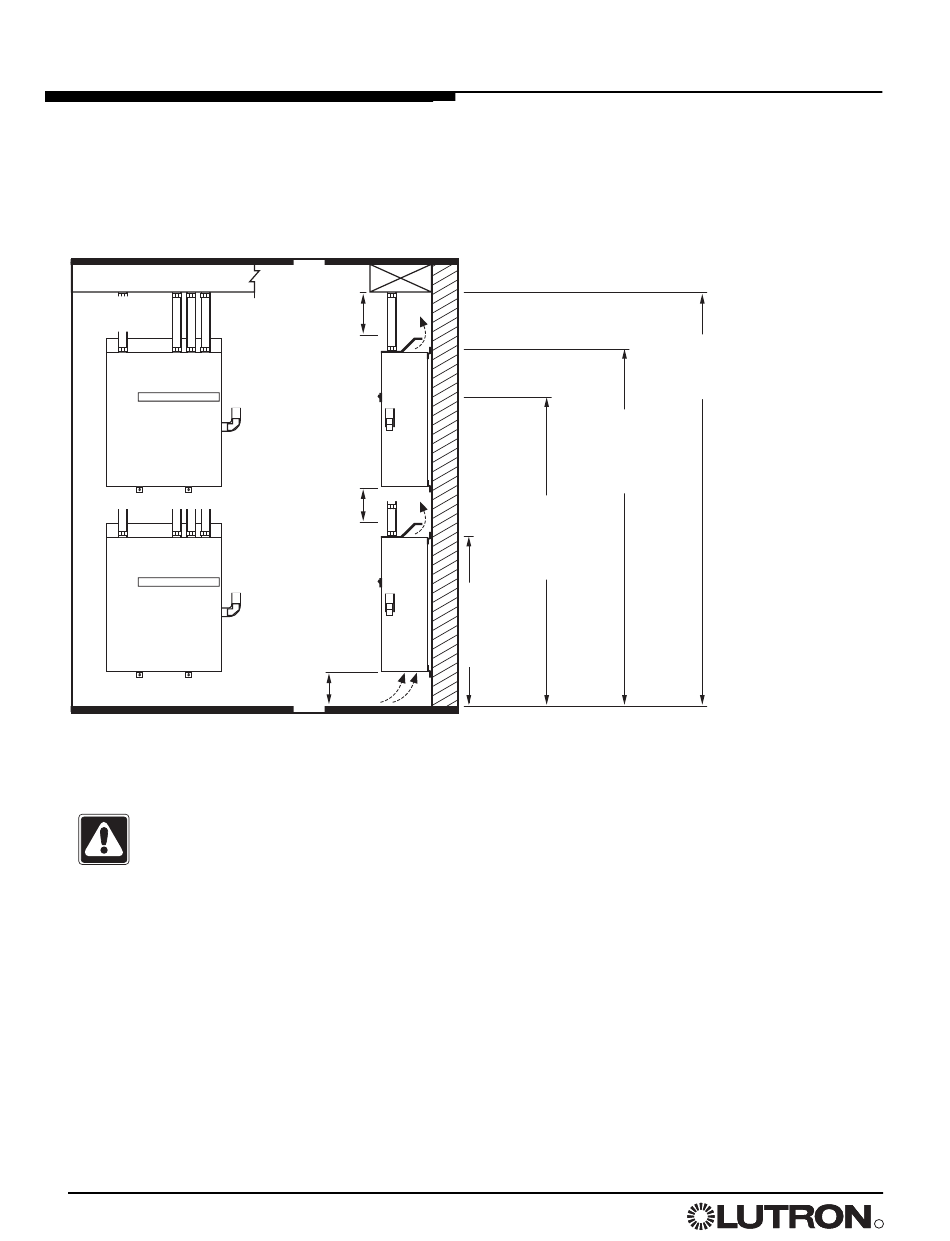

Montagem de painel por cima do outro:

Deve haver pelo menos 2,74 m entre o chão e o teto
suspenso para este layout.
Vista frontal
Trilho da fiação
Fiação de Fiação de
alimentação
carga
Fiação PELV
(Classe 2:
EUA)
Fiação PELV
(Classe 2:
EUA)
*152 mm aprovado somente para esta configuração.
Aviso! A água danifica os painéis! Instale
os painéis em um local onde não estejam
sujeitos à umidade.
10 Guia de instalação para painéis de dimerização
(continuação)
Vista lateral
305 mm
no mín.
305 mm
no mín.
152 mm no
Fluxo de
mín.*
ar
apenas GP8 - GP24,
LCP8 - LCP24
2,28 m até
os orifícios
de instalação
Limite de
altura de
1,95 m para
o disjuntor
NEC
®
1,03 m até
os orifícios
de
montagem
Mínimo de
2,65 m até o
teto
