Groot Paneel: Gp48 - Gp72 - Lutron GRAFIK Systems GP Guide D'installation

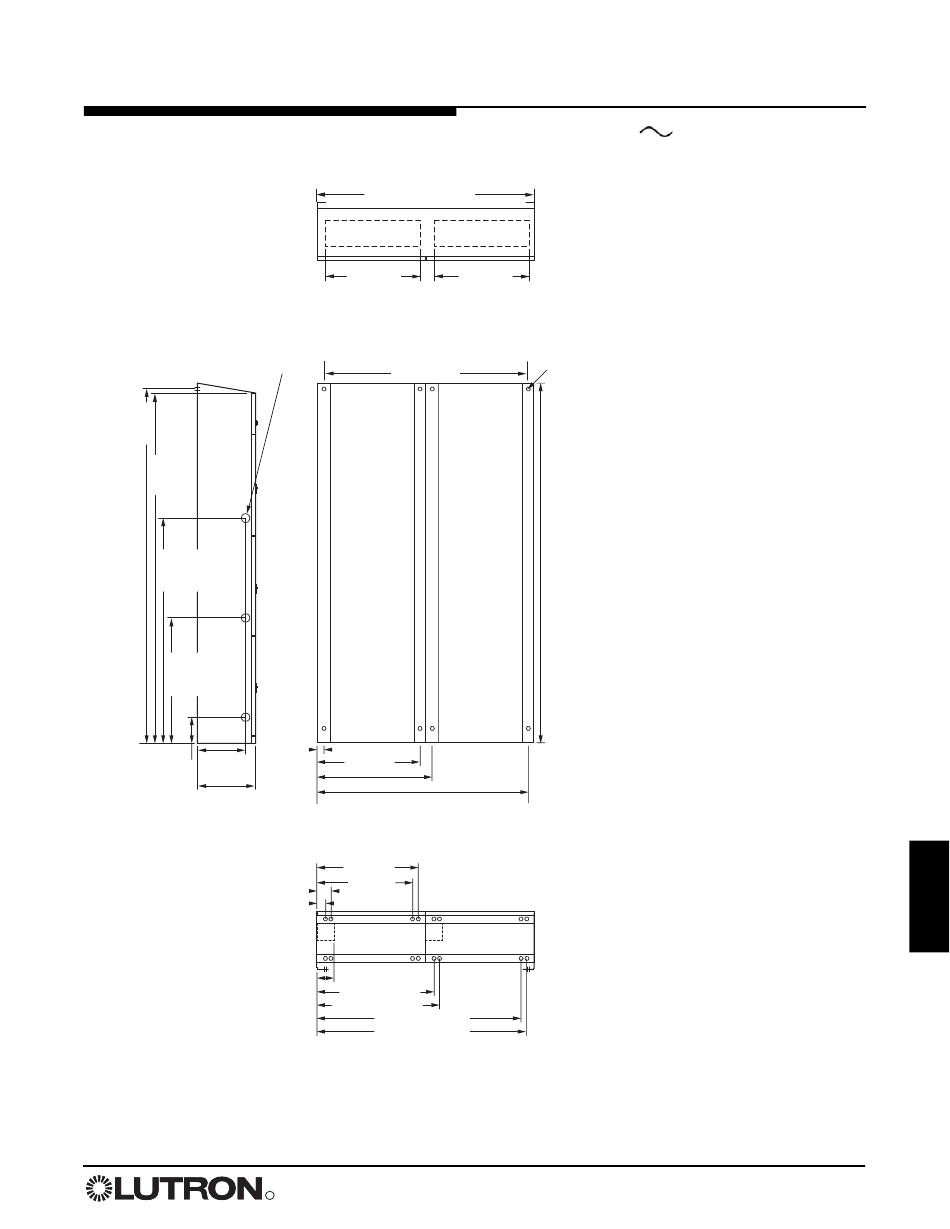

Afmetingen panelen
Groot paneel: GP48 - GP72 (alleen 120 / 277 V
Alle afmetingen in (mm)
(102) dia.;
doordrukope
ning voor alt.
belastingsbe
drading
(2 184)
(2 153)
(1 384)
(775)
(267)
(165)
(359)
Linkerzijde
R
(1 329)
(584)
Bovenaanzicht: GP48 - GP72
(1 270)
(48)
(637)
(692)
(1 299)
Achteraanzicht: GP48 - GP72
(616)
(592)
(56)
(48)
(76)
(711)
(735)
(1 256)
(1 281)
Onderaanzicht: GP48 - GP72
(584)
(14) dia. montagegat;
gebruik
bevestigingsmiddelen
van 13 mm
Installatiegids voor dimpanelen 7
)
