Painel Grande - Lutron GRAFIK Systems GP Guide D'installation

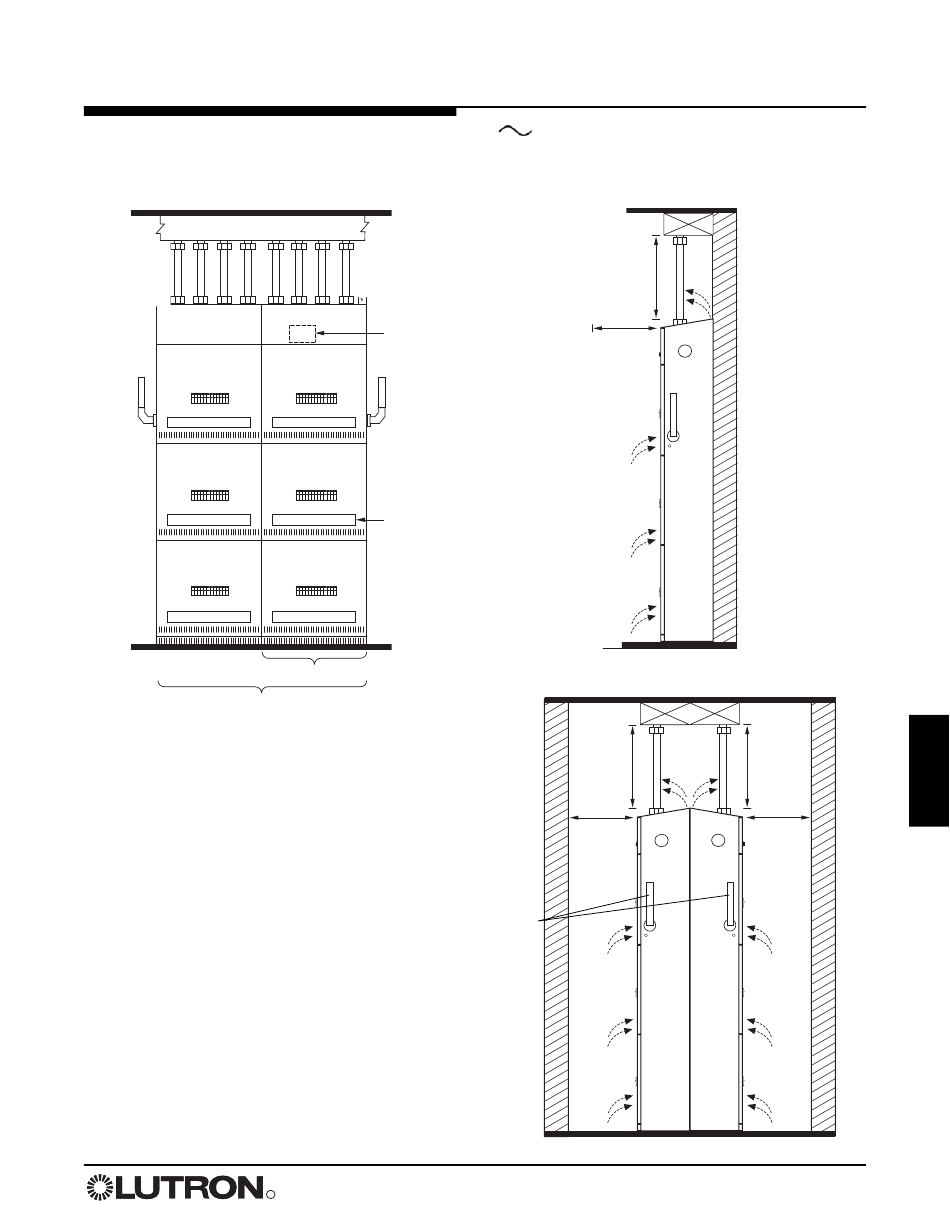

Instalação em painel
Painel grande (apenas 120 / 277 V
Vista frontal
Trilho
Fiação de
carga (apenas
entrada
superior)
Somente
para
GP144:
fiação
extra
PELV
(Classe 2:
EUA)
GP48 ao GP144
Nota: Monte no chão ou na parede.
Reforce a estrutura conforme a
necessidade para o peso e as leis locais.
Consulte a página 8.
Entrada da fiação
de alimentação
Conectores
principais ou
disjuntor principal
Fiação
PELV
(Classe 2:
EUA)
Blocos
terminais
Entrada da fiação de
alimentação
GP36
R
)
Visão lateral: GP36 ao
Mínimo de
305 mm na
parte superior e
na frente
Fluxo de ar
Visão lateral: GP96 - GP144
305 mm
no mín.
914 mm
no mín.
Fiação PELV
(Classe 2:
EUA)
Fluxo de
ar
Guia de instalação para painéis de dimerização 11
GP72
Parede
305 mm
no mín.
914 mm
no mín.
Fluxo de
ar
