Active Cargas en los Puentes de Desviación

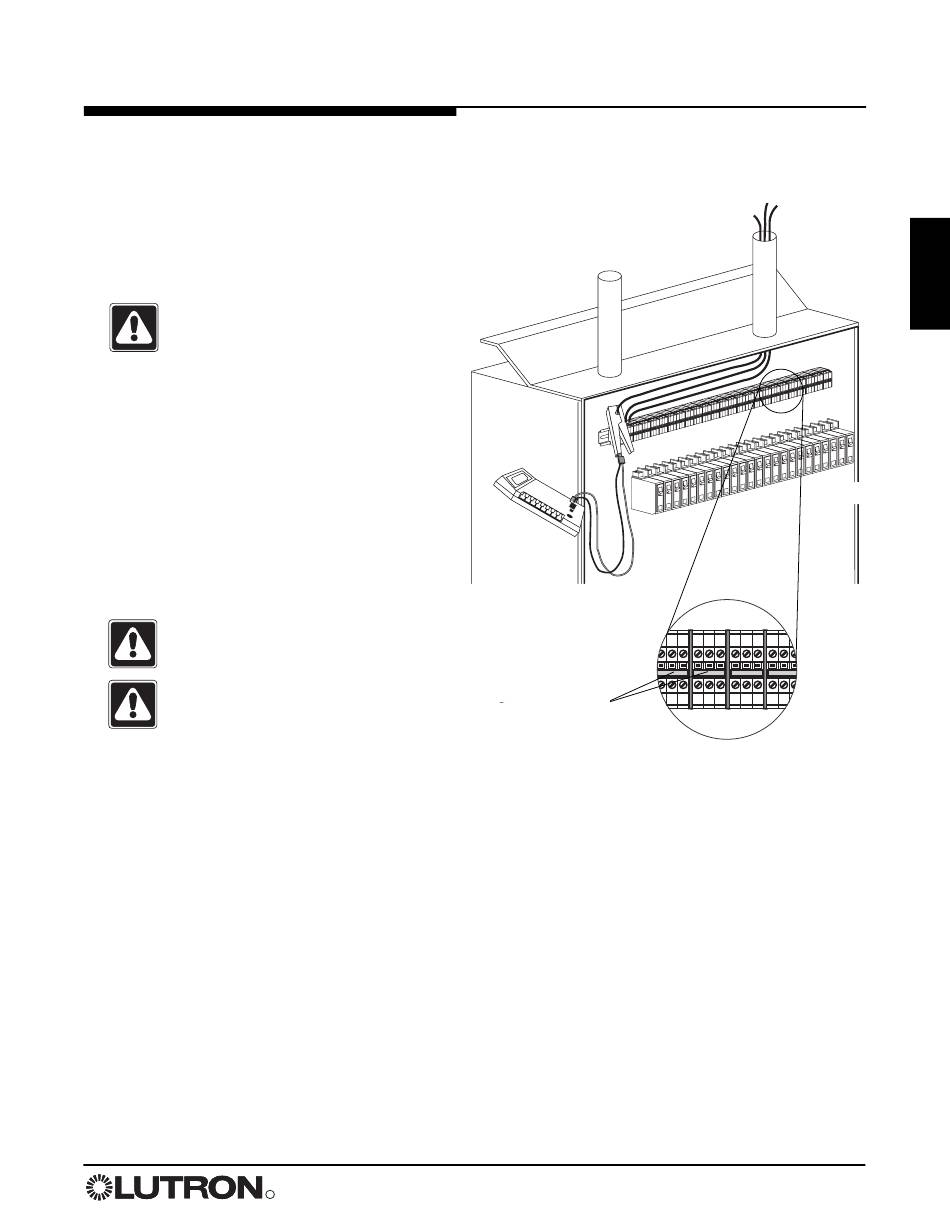

A. Complete el cableado de carga.
B. Verifique que los puentes de desviación estén
en su lugar.
Estos puentes protegen contra las fallas en las
cargas y se deben utilizar para verificar el
cableado de carga cuando se lo tiende o
modifica.
¡Advertencia! En el GP3 o GP4, el
interruptor de entrada del Circuito 1
alimenta al cableado de control y al
atenuador y carga del Circuito 1. Active
y remueva las cargas desde el puente
en forma simultánea para estos
modelos.
C. Encienda el cortacircuito 1.
La carga o cargas deberán energizarse, el
cortacircuito no deberá dispararse y la corriente
total de la carga deberá estar dentro de los límites
del Cortacircuito y no superar los 16 A.
D. Repita el paso C para cada circuito con
cableado de carga completo.
¡Advertencia! No elimine los puentes de
desviación en este momento.
¡Cuidado! Para obtener un rendimiento
de atenuación apropiado las lámparas
fluorescentes deben operarse en toda su
intensidad durante unas 100 horas antes
de atenuarlas.
R
Cableado de alimentación
Corriente CA
RMS
Puentes de
desviación
Guía de Instalación para Paneles de Atenuación 17
Cableado del circuito de
carga
Cortacircuitos
