Painel Grande: Gp36 - Lutron GRAFIK Systems GP Guide D'installation

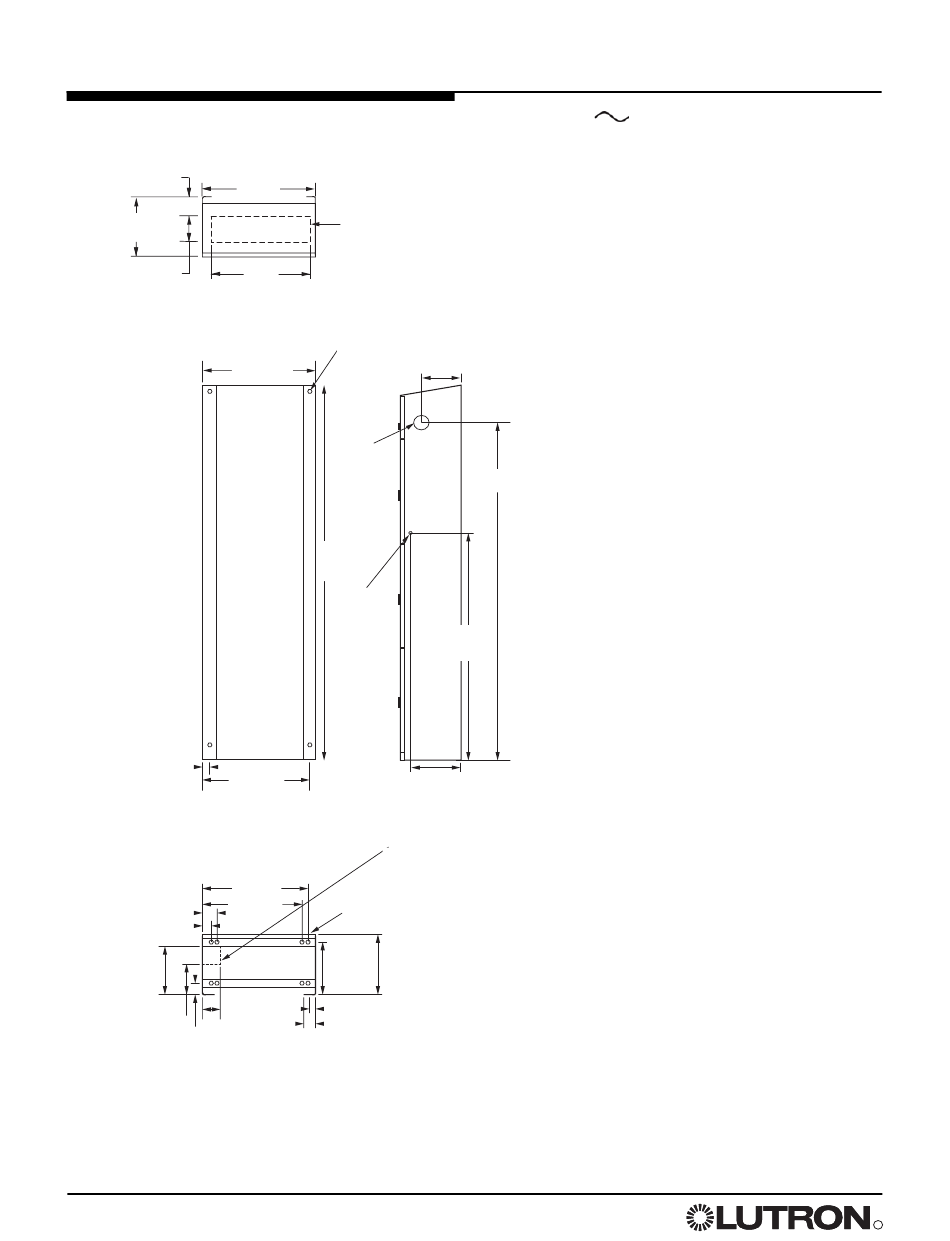

Dimensões do painel
Painel grande: GP36 (somente 120 / 277 V
Dimensões em (mm)
(140)
(664)
(359)
(584)
(152)
Visão superior: GP36
(48)
(637)
Visão posterior: GP36
(616)
(592)
(56)
(48)
(279)
(76)
(203)
(33)
Vista inferior: GP36
6 Guia de instalação para painéis de dimerização
(continuação)
Entrada sugerida
para carga e fiação
de alimentação
(todos os modelos)
Orifício de instalação de 14 mm. Use um
parafuso de 13 mm.
664
Diâmetro
de 152;
perfuração
para fiação
de alimen-
tação
opcional
(2 210)
Somente
fiação
PELV de
19 de
diâmetro.
(Classe 2:
EUA)
(298)
Elevação lateral direita
Perfuração para fiação de alimentação
opcional (todos os modelos)
Orifício de instalação de 14 cm; use
um parafuso de 13 mm
(303)
(59)
(29)
(51)
(241)
(2 032)_
(1 379)
)
R
