Panelen Boven Elkaar Monteren - Lutron GRAFIK Systems GP Guide D'installation

Paneelmontage

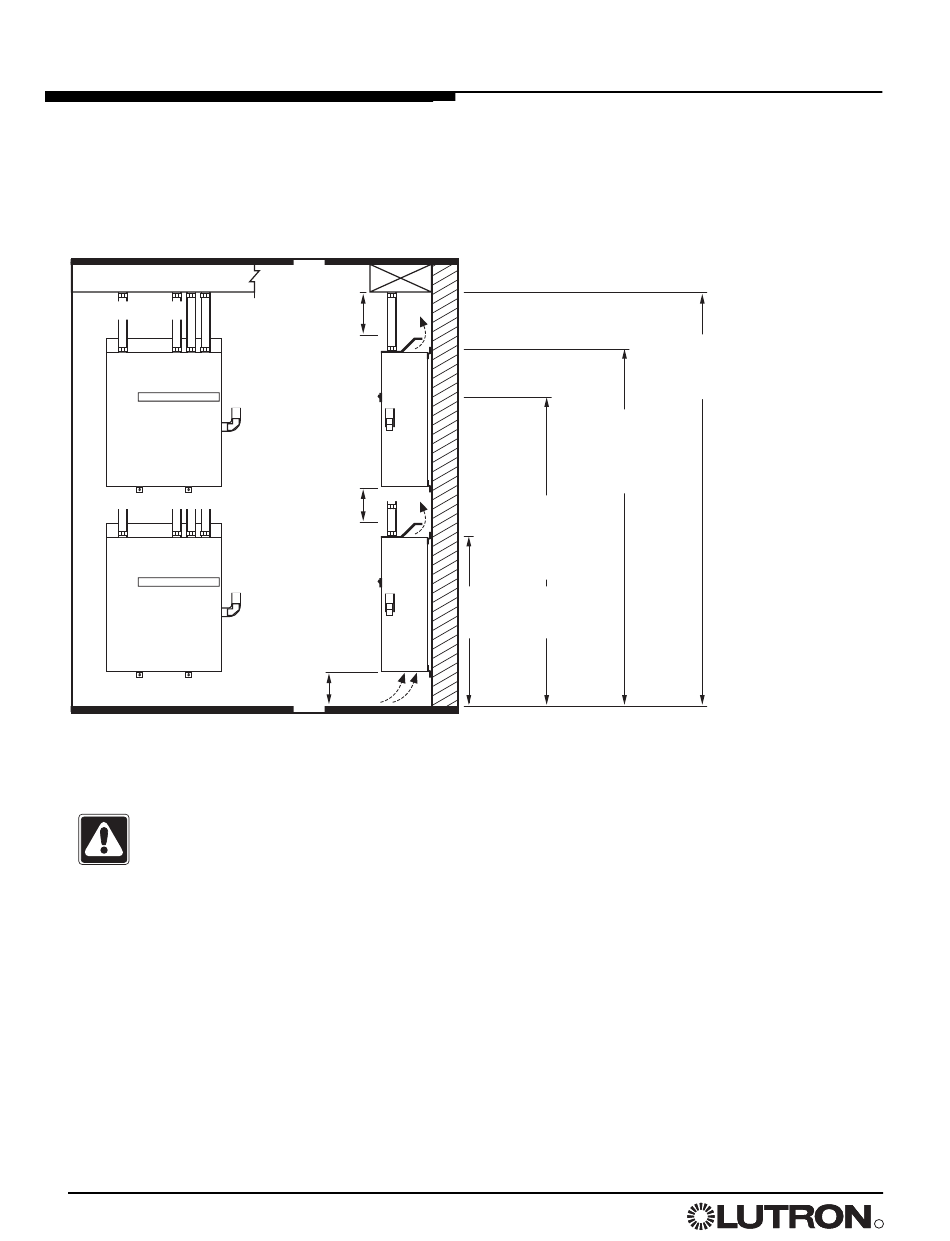

Panelen boven elkaar monteren:

Voor deze indeling is een ruimte van minstens 2,74 m
tussen vloer en plafond nodig.
Vooraanzicht
Kabelkanaal
Belastings-
Voedingsdraden
draden
PELV (Klasse
2: VS)
bedrading
PELV (Klasse
2: VS)
bedrading
152 mm alleen goedgekeurd voor deze indeling.
Waarschuwing! Water beschadigt de
panelen. Monteer deze op een plek waar
ze niet vochtig kunnen worden.
10 Installatiegids voor dimpanelen
(vervolg)
Zijaanzicht
min. 305
mm
min. 305
mm
min. 152
mm*
Luchtstroom
alleen GP8 - GP24, LCP8 - LCP24
2,28 m tot
aan
montagegaten
Max. hoogte
NEC -
®
onderbreker
1,95 m
1,03 m tot
aan
montagegaten
Min. 2,65 m
tot aan
plafond
R
