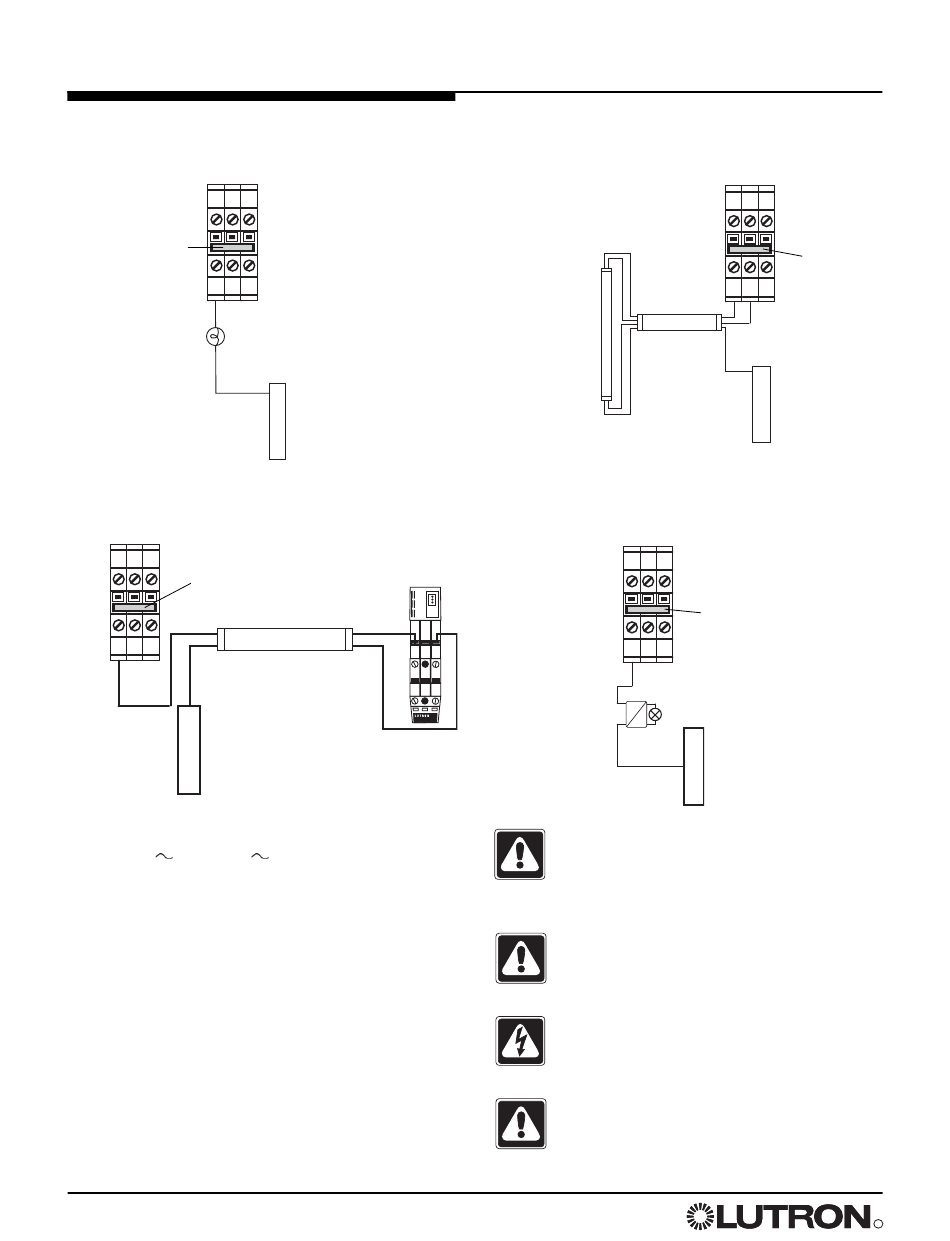

Belastingsdraden

Gloeilamp-belastingstypes
De gedimde fase (DH/DL) moet worden gebruikt voor niet-
dimbare belastingen, of die nu worden gedimd of
geschakeld
Overbruggings-
jumper
DH SH H
Dimbare of niet-dimbare belasting
TVM -belastingstypes
Belastingsklemmen
Overbruggingsjumper
L
DH SH H
N
Voorschakelapparaat
Nulrail
Opmerkingen
• Bij 230 V en 240 V
(fase) verwezen als 'Live' (fase). Daarom worden de
klemmen aangeduid met DL, SL en L.
• Leg de draden zodanig dat de bedrading van de lijn-
/netspanning ten minste 1,8 m van geluidsapparatuur
of elektronische apparatuur en de bedrading ervan
vandaan ligt.
• Hot/live (H/L) (fase) wordt gebruikt voor overbrugging
op alle panelen. Het kan ook gebruikt worden als een
beveiligde fase-uitgang op GP3, GP8, GP12, GP16,
GP20, en GP24. (Toegevoegde fasestroom plus
belastingsstroom mogen de limieten van de
circuitonderbreker niet overschrijden).
16 Installatiegids voor dimpanelen
Belastingsklemmen
Nulrail
TVM
+
+ 1 –
–
+ 2 –
panelen wordt naar 'Hot'
Hi-Lume
TL-dimvoorschakelapparaten.
Eco-10 of
Hi-Lume FDB-
voorschakelapparaat
Voorschakel-
Fluorescentielamp
ELV -belastingstypes
De gedimde fase (DH/DL) moet worden gebruikt voor niet-
dimbare belastingen, of die nu worden gedimd of
DH
Pas op! Informeer bij de fabrikant van
elektronische laagspanningstransformatoren
of voorschakelapparaten of het product
geregeld kan worden met een dimmer met
faseregeling of fase-aansnijding alvorens
overbruggingsjumpers te verwijderen.
Pas op! Geschakelde fase (SH/SL) moet
alleen worden gebruikt voor Hi-lume FDB- of
Eco-10-voorschakelapparaten. Gebruik
gedimde fase (DH/DL) voor alle niet-dimbare
belastingen.
Gevaar! Doorvoerpanelen, zoals de GP4,
kunnen door meerdere circuits gevoed
worden. Vergrendel elke voedingsschakelaar
eerst in de UIT-stand alvorens voeding of
belastingen te gaan bedraden.
Waarschuwing! CE-gemarkeerde panelen
zijn toestellen. Een verdeelbord moet voorzien
zijn van een hoofdschakelaar die het
toegelaten vermogen van het paneel niet
overschrijdt.
FDB of Eco-10
®
TM
Belastingsklemmen
Overbruggings-
jumper
DH SH H
apparaat
Nulrail
geschakeld
Belastingsklemmen
Overbruggingsjumper
SH H
Belasting
Nulrail
R
