Entretien EasyKey

Mise à jour du logiciel
Pour mettre à jour le logiciel, téléversez le nouveau
logiciel de votre PC en utilisant l'interface web de base.
Consultez le manuel 313386.
REMARQUE : Si vous utilisez le Graco Gateway dans
votre système, débranchez son câble du EasyKey avant
de mettre à jour le logiciel du ProMix 2KS.
Remplacement de la carte d'affichage
ou de l'affaichage graphique
REMARQUE
Pour éviter d'endommager la carte circuit lors de
l'entretien, portez la pièce No. 112190 qui est un
ruban de mise à la terre sur le poignet et faites la
mise à la terre de façon appropriée.
1. Observer Avant l'entretien, page 34.
2. Déverouillez et ouvrez la porte EasyKey avec sa clé.
3. Notez la position de toutes les connexions externes
(J4, J5, J6, J7, J8, J9, J10) à la carte d'affichage,
puis débranchez les connecteurs. Voir F
page 20.
4. Enlevez 4 vis (210e) et l'assemblage de la carte
d'affichage (210b, 210c). F
210d
J1

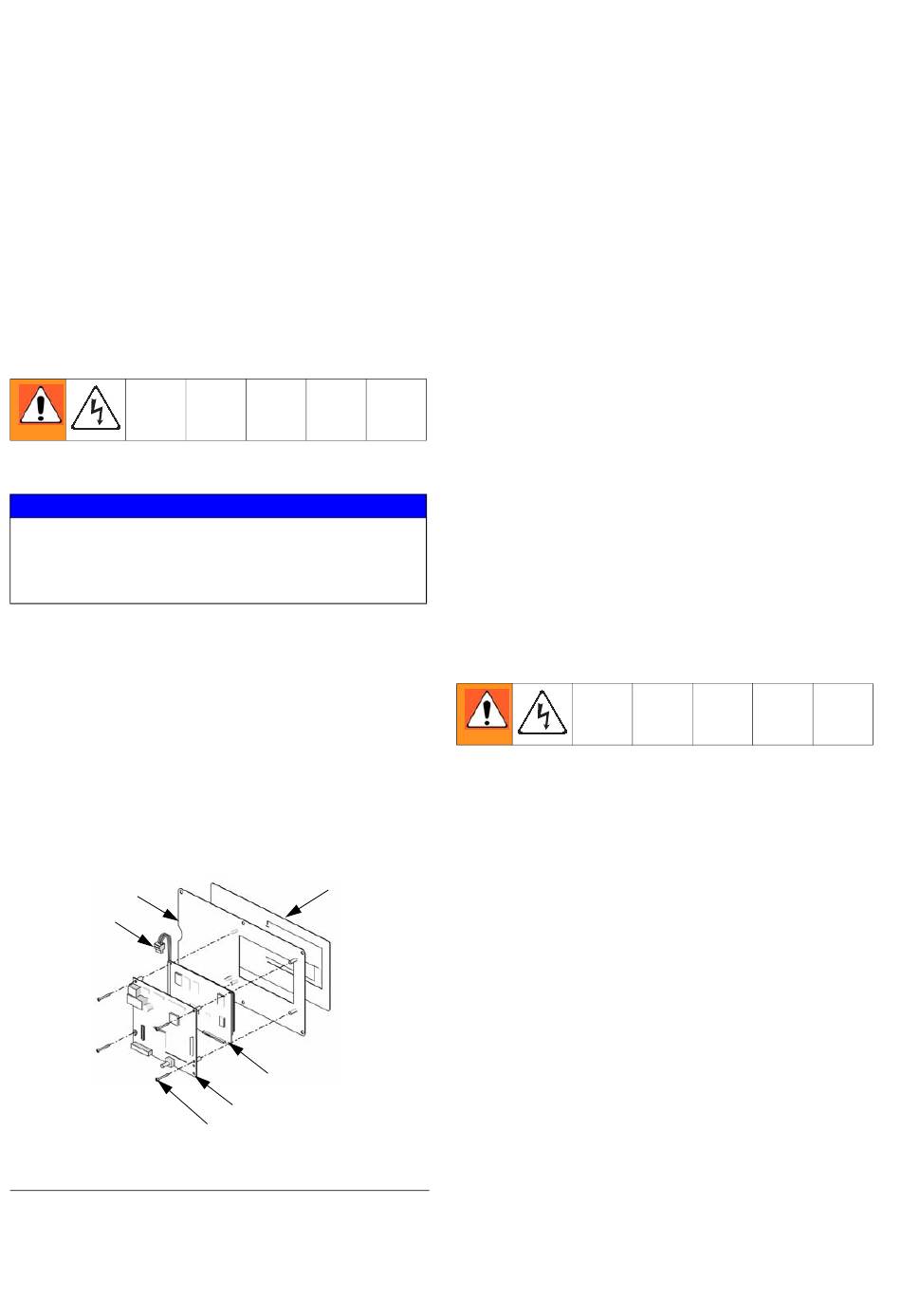

F . 14 : Interface d'affichage
IG
313959B
. 8 à la
IG
. 14.
IG
210a
TI12554a
210b
210c
210e
5. Débranchez le câble électrique de l'affichage
graphique (J1) de la carte d'affichage (210c).
6. Séparez l'affichage graphique (210b) du la carte
d'affichage (210c) [connecteur J2 à l'arrière de
la carte].
7. Pour assembler les pièces neuves, alignez le
connecteur J2 à la carte d'affichage (210c) avec la
prise sur l'affichage graphique (210b). Pressez-les
l'un contre l'autre. Voir F
8. Rebranchez le câble électrique de l'affichage
graphique (J1) à la carte d'affichage (210c).
9. Montez l'assemblage de la carte d'affichage avec
des vis (210e).
10. Branchez tous les connecteurs à la carte d'affichage
(210c). F . 14. Confirmez que les câbles ne
IG
pinceent pas lorsque vous ouvrez ou fermez la porte.
11. Repérez la batterie sur la carte (voir F
page 20). Tirez la bande puis enlever l'isolateur
de protection et activer la batterie.
12. Fermez et verrouillez à clé la porte de EasyKey.
13. Allumez EasyKey sur la carte d'affichage de test.

Remplacement de la source d'alimentation

1. Observer Avant l'entretien, page 34.
2. Déverouillez et ouvrez la porte EasyKey avec sa clé.
3. Notez la position des fils d'entrée et de sortie de
la source d'alimentation. Voir EasyKey Schéma
électrique, page 29. Débranchez les fils de la
source d'alimentation (214f). Voir F
4. Enlevez la source d'alimentation du rail DIN.
5. Installez la nouvelle source d'alimentation (214f).
Rebranchez les fils d'entrée et de sortie aux positions
indiquées à l'étape 3.
6. Fermez et verrouillez à clé la porte de EasyKey.
7. Branchez le courant au disjoncteur principal.
8. Allumez EasyKey pour tester son fonctionnement.
Entretien
. 14.
IG
. 8 à la
IG
. 15.
IG
35
