Dépannage
Dépannage du collecteur de fluides à montage mural
Voir F . 6. Pour enlever le collecteur de fluide, voir la
IG
page 44. Voir le manuel 312581 pour des informations
complètes sur le collecteur de fluide.
ASL ACV
MA
DVA
DVA EN
MARCHE
APV EN
MARCHE
APV EN APV AT
ARRÊT
Ergot d'immobilisation :
Côté du composant A
MA Débitmètre du composant A
DVA Composant Vanne de dosage A
RVA Composant vanne
échantillonnage A
SVA Composant vanne d'arrêt A
APV Vanne de purge d'air
AT Tube d'alimentation en air
de la vanne de purge d'air
ASL Conduite d'alimentation
du composant A
ACV Clapet anti-retour du compteur A

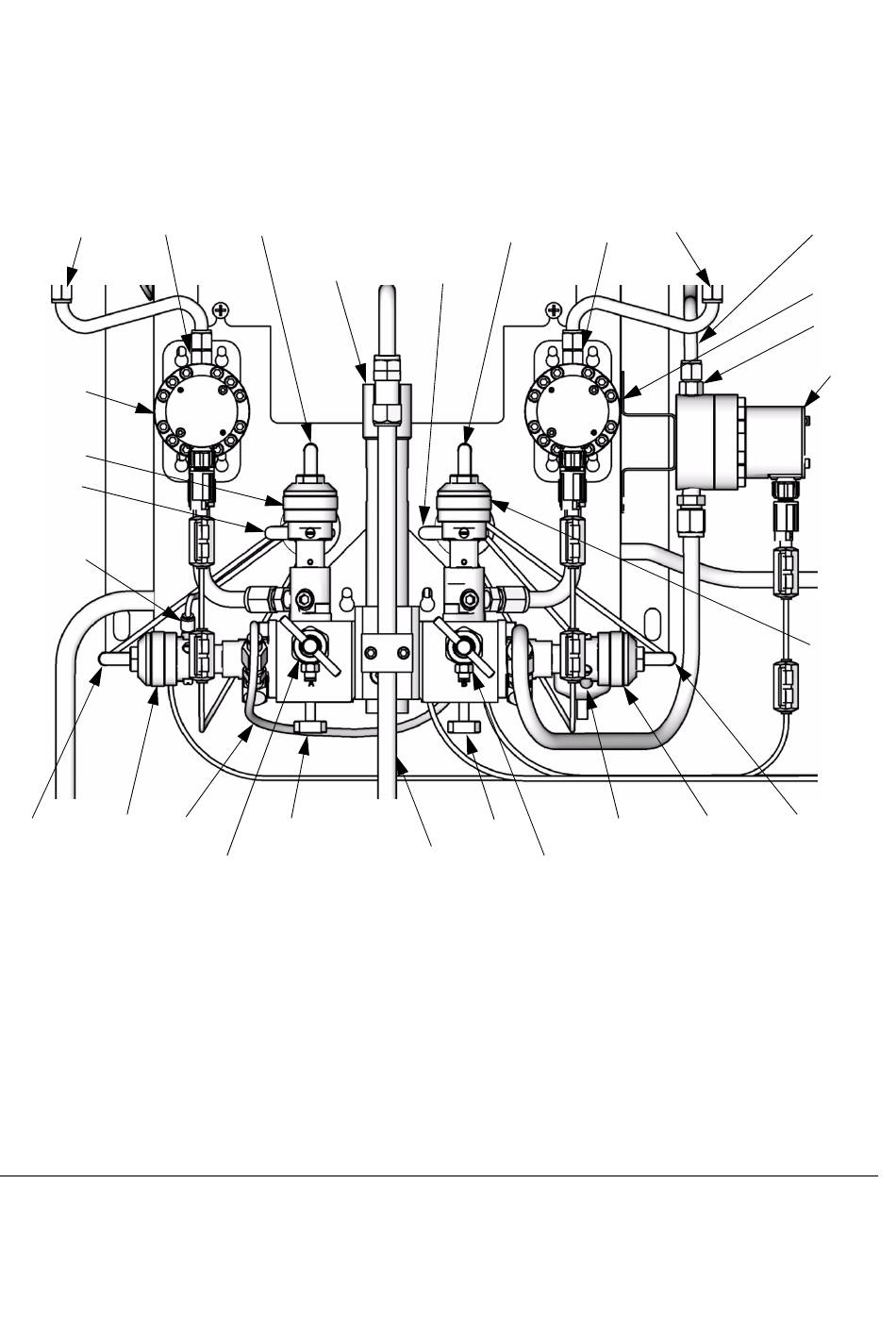

F . 6 : Collecteur de fluides à montage mural
IG
18
DVA EN ARRÊT
FI DVB EN MARCHE
SVA
RVA
Côté composant B
MB Composant débitmètre B
DVB Composant vanne de dosage B
RVB Composant vanne
d'échantillonnage B
SVB Composant vanne d'arrêt B
BSL Conduite d'alimentation
du composant B
BCV Clapet anti-retour du compteur B
SPV Vanne de purge de solvant
SSL Conduite d'alimentation
en solvant
DVB EN ARRÊT
SVB SPV EN MARCHE
SM RVB
BCV BSL
SPV SPV EN ARRÊT
MS Débitmètre de solvant
(accessoire)
SCV Clapet anti-retour du compteur
de solvant
Mélange
SM Mélangeur statique
Fl Intégrateur de fluide
SSL
MB
SCV
MS
DVB
TI12556a
