Remplacement du fusible de la carte
de commande
REMARQUE : Le remplacement du fusible par un
fusible non fourni par Graco annule l'approbation
de la sécurité du système IS.
Fusible Pièce No. Description
F1 123690 Fusible ; 125 mA,
intrinsèquement sûr
(Entrée numérique)
J13
(Non utilisé)
J12
(Entrée du compteur
de solvant)
(Entrée des
compteurs A et B)
(Sortie du solénoïde :
Vannes de dosage A et B)
Vanne de purge et vanne de rinçage de colvant)

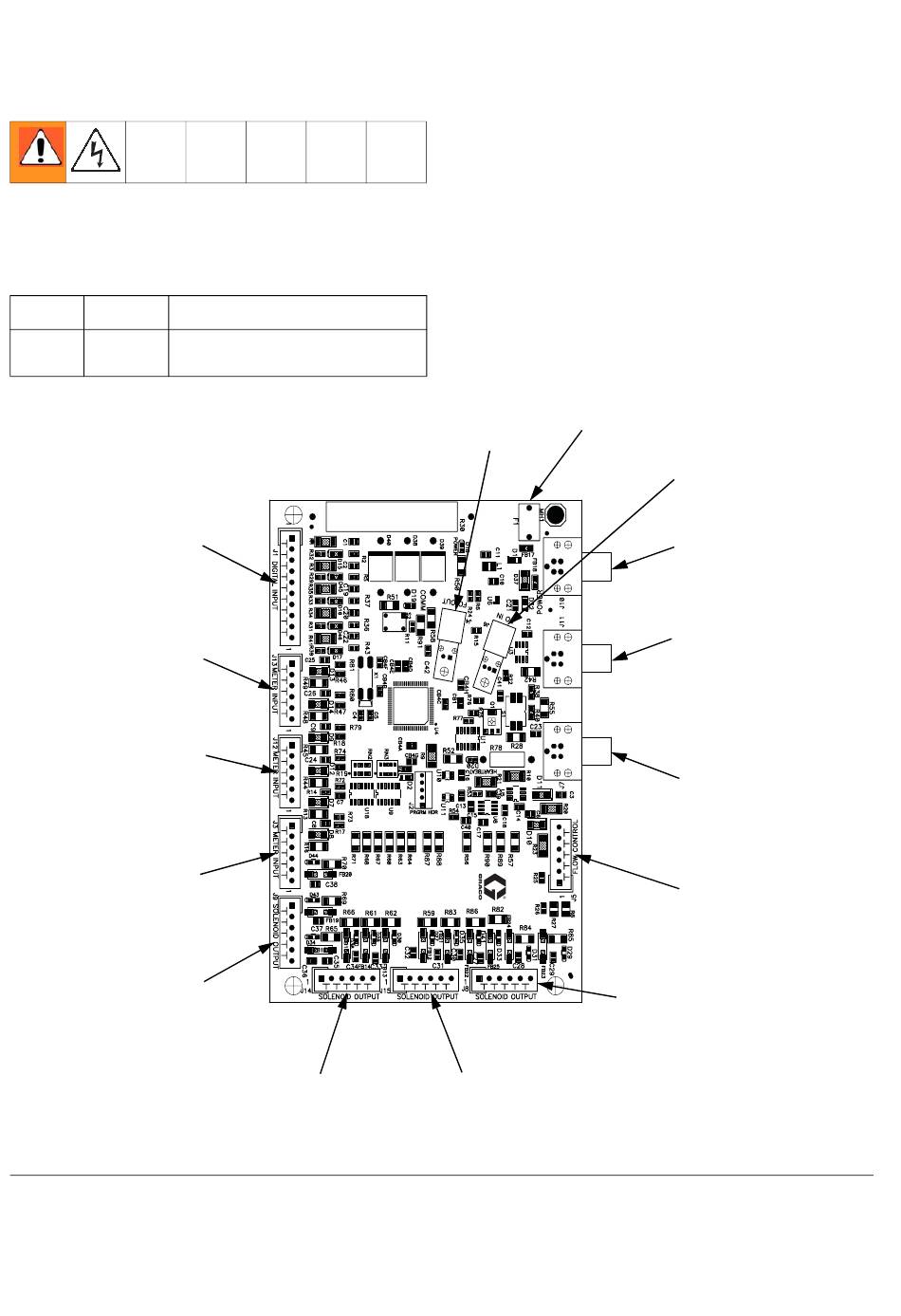

F . 28 : 255765 Carte de commandes de la station de fluides
IG
313959B
J1
J3
J9
J14
(Sortie du solénoïde :
1. Observer Préparation, page 39.
2. Localisez le fusible F1 sur la carte de commande.
Voir F . 28. Enlevez la vis et l'armature.
IG
3. Tirez le fusible de la carte.
4. Installez le nouveau fusible (497).
5. Réinstallez les couvercles (427, 410).
J4
(Sortie F.O. - bleu)
J15
(Sortie du solénoïde :
3ème vanne de rinçage, vanne de décharge A)
F1 (497)
J6
(Entrée F.O. - noir)
J10
(Entrée alimentation)
J11
(Module de changement
de couleur)
J7
(Non utilisé)
J5
(Contrôle de débit)
J8
(Sortie du solénoïde :
Vanne de décharge B)
Entretien
