Utilisation du logiciel
ProMix
Web 2KS/3KS
Instructions d'installation et de configuration du programme pour permettre la
communication entre un PC et le ProMix
Ethernet. Strictement réservé à un usage professionnel.
À ne pas utiliser en atmosphère explosive.
Interface Web de base (fournie avec le logiciel ProMix 2KS/3KSEasyKey)
Kit d'interface Web perfectionné 15V337 (Accessoire)
Importantes instructions de
sécurité
Lire les avertissements et les instructions dans ce
manuel et dans celui de votre système de dosage.
Sauvegardez ces instructions.
®
Interfaces
®
Doseur électronique 2KS/3KS via un réseau

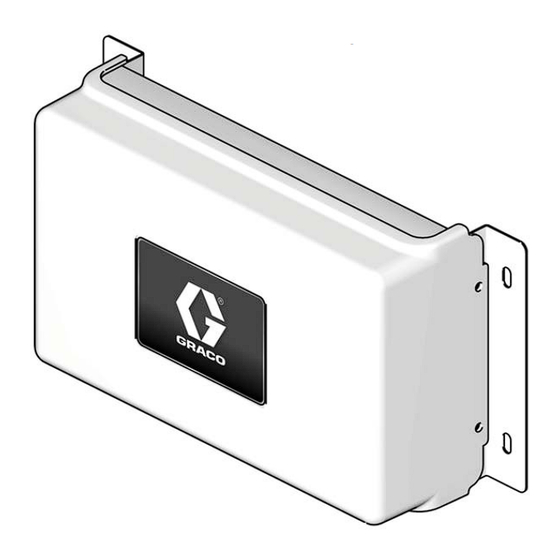

Module d'interface Web perfectionné illustré
3A0430C
FRA
TI12933a

Publicité

Table des Matières
loading

Manuels Connexes pour Graco ProMix 2KS

Sommaire des Matières pour Graco ProMix 2KS

  • Page 1 Doseur électronique 2KS/3KS via un réseau Ethernet. Strictement réservé à un usage professionnel. À ne pas utiliser en atmosphère explosive. Interface Web de base (fournie avec le logiciel ProMix 2KS/3KSEasyKey) Kit d'interface Web perfectionné 15V337 (Accessoire) Importantes instructions de sécurité...

  • Page 2: Table Des Matières

    Initialisation du système ....16 Informations sur Graco ....42 Récupération de mot de passe .

  • Page 3: Avertissements

    Avertissements Avertissements Les avertissements suivants ont trait à la configuration, l’utilisation, la mise à la terre, l’entretien et la réparation de ce matériel. Le symbole du point d’exclamation est un avertissement général et le symbole de danger fait référence à des risques particuliers aux procédures.

  • Page 4: Interface Web De Base (Bwi) Promix 2Ks/3Ks

    EasyKey, en utilisant le câble inverseur Ethernet 15G869 CAT5 fourni avec EasyKey. Voir F . 1. EasyKey 15G869 Câble inverseur Ethernet CAT5 Ordinateur TI13102a EasyKey (Vue d'en bas) TI12638a Connecteur de câble CAT5 . 1 : Connexion de l'interface Web de base ProMix 2KS/3KS 3A0430C...
  • Page 5 Interface Web de Base (BWI) ProMix 2KS/3KS 3. Avant d'exécuter le logiciel BWI, vous devez b. Voir F . 2. Double cliquez sur Network assigner manuellement une adresse IP à votre Connections. Double cliquez sur Local Area ordinateur : Connection pour ouvrir la fenêtre Local Area Connection Status.
  • Page 6 Interface Web de Base (BWI) ProMix 2KS/3KS c. Dans la fenêtre Local Area Connection Tapez le masque de sous-réseau suivant : Properties, défilez à Internet Protocol (TCP/IP) 255.255.255.0 et double cliquez dessus pour ouvrir la fenêtre Internet Protocol (TCP/IP) Properties.
  • Page 7 Interface Web de Base (BWI) ProMix 2KS/3KS 4. Sur EasyKey, allez à l'écran 5 de Configuration du • Si "ProMix web interfacerequires Java to run" Système et tapez le numéro d'IP assigné à cet s'affiche, vérifiez que Java Version 6 Update 10 EasyKey (1-99).

  • Page 8: Écrans De Navigation Web

    Interface Web de Base (BWI) ProMix 2KS/3KS Écrans de navigation Web La restauration des valeurs de configuration - permet de téléverser et de restaurer les fichiers sur le ProMix 2KS/3KS. De l'écran principal BWI (voir F . 7), l'opérateur peut sélectionner Setup, Software/Resets ou Reports.
  • Page 9 Ascii et Ascii étendu et ne votre système, débranchez son câble du EasyKey avant peuvent pas dépasser 32 caractères. Sauvegardez le de mettre à jour le logiciel de ProMix 2KS/3KS. fichier Excel comme un fichier délimité d'onglet aux fins de téléchargement.
  • Page 10 Interface Web de Base (BWI) ProMix 2KS/3KS Rapports Supprimer le rapport sur l'utilisation du matériaut – efface l'utilisation du matériau de l’affichage. REMARQUE: L'affichage du rapport sur l'utilisation du matériau – affiche le matériau pulvérisé à partir du ProMix 2KS/3KS. Voir F .
  • Page 11 Interface Web de Base (BWI) ProMix 2KS/3KS L'affichage du journal des tâches – affiche le numéro, Supprimer le journal des tâches – efface les tâches la date, l’heure, la formule, les proportions, la cible, les de l’affichage. L'écran fera une invite de confirmation.

  • Page 12: Installer Le Module De L'interface De Web Perfectionné (Awi)

    L'accessoire de l'interface Web perfectionné (AWI) de 1. Voir Dimensions, à la page 41. Graco permet la communication entre plusieurs ProMix 2. Assurez-vous que le mur et le matériel de montage 2KS/3KS et un ordinateur sur un réseau Ethernet, ce...

  • Page 13: Connexion Du Module Au Easykey Et À L'ordinateur

    Installer le Module de l'interface de Web perfectionné (AWI) Connexion du module au 2. Faites courir un câble CAT5 à partir du connecteur EasyKey à travers l'oeillet et branchez-le à n'importe EasyKey et à l'ordinateur quel port dans le module AWI. Branchez un autre câble CAT5 du module AWI à...
  • Page 14 Installer le Module de l'interface de Web perfectionné (AWI) Module directeur AWI EasyKeys Ordinateur Matrice Utiliser les câbles CAT5 pour les connexions. TI13065a . 25 : Installation type réseau de ProMix 3A0430C...
  • Page 15 Installer le Module de l'interface de Web perfectionné (AWI) EasyKey EasyKey Réseau LAN REMARQUE : L'installation (manuelle) du réseau LAN requiert l'achèvement des procédures aux pages 16-20 avant la connexion au Ordinateur réseau. Module AWI Utiliser les câbles CAT5 pour les connexions. Internet (via VPN) Ordinateur...

  • Page 16: Configuration De L'ordinateur

    également acceptable. Mettez-le à l'adresse IP automatique 2. Ne s'applique qu'à Firefox : Pour fonctionner dans un réseau ProMix 2KS/3KS avec Firefox, vous devez désactiver le paramètre Proxy sur votre navigateur. Dans votre navigateur Firefox, allez à Tools>Options>Advanaced>onglet Network>Connection Settings.
  • Page 17 Configuration de l'ordinateur 4. L'écran Welcome sera affiché. Voir F . 29. Cliquez 6. L'initialisation est terminée. Voir F . 31. Cliquez sur sur Next. Finish. . 31 : Initialisation du système, Étape 3 . 29 : Initialisation du système, Étape 1 7.

  • Page 18: Récupération De Mot De Passe

    Configuration de l'ordinateur Récupération de mot de passe 1. Si vous tapez le mauvais mot de passe, la 3. Le système vous posera la question secrète que connexion sera bloquée. Voir F . 33. Cliquez sur vous avez entrée à l'étape 5. Tapez la réponse, puis cliquez sur Next.

  • Page 19: Définir La Configuration Du Réseau

    Configuration du réseau ProMix 2KS/3KS Pour sélectionner un réseau ProMix 2KS/3KS, allez à l'onglet Settings et sélectionnez le réseau ProMix. Voir Dans le réseau ProMix 2KS/3KS, le module AWI est . 37. branché à un EasyKey et à un ordinateur personnel.

  • Page 20: Configuration (Manuelle) Du Réseau Lan

    REMARQUE : Pour passer à une configuration systèmes de réseau LAN uniquement). (manuelle) de LAN, vous devez d'abord vous connecter à l'AWI via le réseau ProMix 2KS/3KS réseau. Voir les REMARQUE : Après avoir cliqué sur Save, l'AWI pages 16-17 pour des instructions et F .

  • Page 21: Écrans Awi

    Écrans AWI Écrans AWI Onglet Network Cette section décrit comment utiliser les écrans AWI pour accéder et modifier les paramètres et les menus du système. Pour des informations complètes sur ces Utilisez l'onglet Network pour sélectionner l'EasyKey paramètres et de leurs effets, voir la section désiré.

  • Page 22: Onglet Matériaux

    Écrans AWI Onglet Matériaux Utilisez l'onglet Materials pour saisir les informations sur Pour ajouter un nouveau matériau, cliquez sur le bouton les composants volatiles (VOC) et les polluants Plus . Entrez les valeurs dans les nouveaux atmosphériques dangereux (HAP) pour chaque champs de données.
  • Page 23 Écrans AWI 3A0430C...

  • Page 24: Onglet Settings

    AWI à votre ordinateur. Pour synchroniser les paramètres de temps sur tous les Contactez votre distributeur Graco pour informations. périphériques de réseau ProMix 2KS/3KS, cliquez sur le bouton Sync . Le changement aura lieu dans Utilisez le bouton Browse pour localiser environ une minute.
  • Page 25 Écrans AWI Modifier les informations sur le compte • Pour modifier le compte existant, cliquez sur le REMARQUE : Les informations sur le compte ne bouton Edit User . Entrez les informations peuvent être entrées que par un administrateur du dans les champs de données.

  • Page 26: Écrans De Configuration Du Système

    Écrans AWI Écrans de configuration du Onglet Monitor système Sélectionnez l'onglet Monitor pour visualiser les Pour visualiser les écrans de configuration du système, données de l'écran du statut de l'EasyKey en temps allez à l'onglet Network et cliquez sur l'EasyKey désiré réel.
  • Page 27 Écrans AWI Onglet Material Setup Pour sauvegarder vos modifications, cliquez sur Allez à l'onglet Material Setup pour assigner un . Une coche (3) apparaitra lorsque catalyseur, une couleur, un réducteur (sur 3KS) et le la sauvegarde est terminée. matériel de rinçage pour les vannes du dispositif actif, en utilisant les menus déroulants.
  • Page 28 Écrans AWI Onglet System Setup Utilisez les touches fléchées pour L'onglet Setup a trois écrans modifiables : afficher la composition précédente ou suivante, ou entrez le numéro de la composition et appuyez sur • L'écran Configuration correspond aux écrans de Enter.
  • Page 29 Écrans AWI . 47 : Onglet System Setup, Écran Avancé Cliquez dessus pour créer un chronogramme de composition. Voir . 49. . 48 : Onglet System Setup, Écran de Composition 3A0430C...
  • Page 30 Écrans AWI . 49 : Chronogramme d'échantillon de composition 3A0430C...

  • Page 31: Onglet Reports

    Écrans AWI Onglet Reports Cliquez sur le bouton Create pour L'onglet Reports vous permet de générer trois rapports : générer le rapport. • Rapport sur le matériau Rapport sur le matériau • Rapport sur la tâche • Rapport sur les alarmes Voir F .
  • Page 32 Écrans AWI Rapport sur la tâche Définir la période de temps en utilisant les boutons de Voir F . 51. Le rapport des tâches fournit des calendrier à droite de chaque case de date. informations détaillées sur toutes les tâches achevées dans une période de temps donnée.
  • Page 33 Écrans AWI Rapport sur les alarmes Définir la période de temps en utilisant les boutons de Voir F . 52. Le rapport d'alarmes énumère toutes les calendrier à droite de chaque case de date. alarmes déclenchées pendant une une période de temps déterminée.
  • Page 34 Écrans AWI Onglet Level Control La fonction d'alarme peut être activée ou désactivée pour chaque vanne de matériau. Voir F . 53. L'onglet Level Control vous permet d'entrer le volume du réservoir d'approvisionnement en matériaux et le niveau auquel une alarme doit être déclenchée.

  • Page 35: Barre Latérale

    Écrans AWI Barre latérale • Restore - restaure les configurations du dispositif à partir d'un fichier. Voir F . 54. La barre latérale se rapporte à l'EasyKey • Copy (Paramètres de Sync ) - copie la configuration en train d'être surveillé. Elle a quatre liens aux écrans de ce dispositif dans d'autres appareils.

  • Page 36: Replacer La Carte D'awi

    à la terre au poignet et raccordez-la correctement. 1. Coupez l’alimentation (position 0) du ProMix 2KS/3KS. 2. Débranchez l'alimentation électrique au disjoncteur. 3. Ouvrez le module d'AWI. 4. Débranchez le câble (15) et les fils (17, 18) de la carte (22).
  • Page 37 Replacer la carte d'AWI 3A0430C...

  • Page 38: Pièces

    Pièces Pièces 15V337 Module d'Interface Web prfectionné 7, 9, 12 TI12926a 1, 2 À 4 À 10 Schéma de câblage À 4 À 22 TI12928a TI12927a Détails du câblage d'alimentation électrique SORTIE - - Commande numérique Courant continu Commande numérique 24 V + + 1A + Courant Conducteur neutre...

  • Page 39: Matrice De Serveur De L'interface Web Perfectionné 15V336

    Pièces Matrice de Serveur de l'interface Web perfectionné 15V336 7, 9, 12 1, 2 TI13204a Schéma de câblage À 4 À 10 TI13205a TI13206a N° de No. de N° de No. de Réf. pièce Description Qté Réf. pièce Description Qté 15V342 COMMUTATEUR, Ethernet 15V339 PANNEAU ;...

  • Page 40: Schéma Électrique

    Schéma électrique Schéma électrique Zone non dangereuse DISPLAY MEMBRANE BOARD SWITCH WITH RIBBON CABLE RJ45 RJ45 DISPLAY RJ45 RJ45 RJ45 BULKHEAD (25'-200' OPTIONS) WEB SERVER MODULE Entrée 100-240 Vca 24 Vcc 3A0430C...

  • Page 41: Dimensions

    Dimensions Dimensions 16,57 pouces (420,9 mm) 6,45 pouces (163,8 mm) 15,07 pouces (382,8 mm) 8,7 pouces 5,3 pouces (221,2 mm) (134,9 mm) TI12926a TI12825a 3A0430C...

  • Page 42: Garantie Standard De Graco

    Graco. Cette garantie s’applique à condition que le matériel objet de la réclamation soit retourné en port payé à un distributeur de Graco agréé pour la vérification du défaut signalé. Si la réclamation est vérifiée, Graco réparera ou remplacera gratuitement toutes les pièces défectueuses. Le matériel sera retourné...
