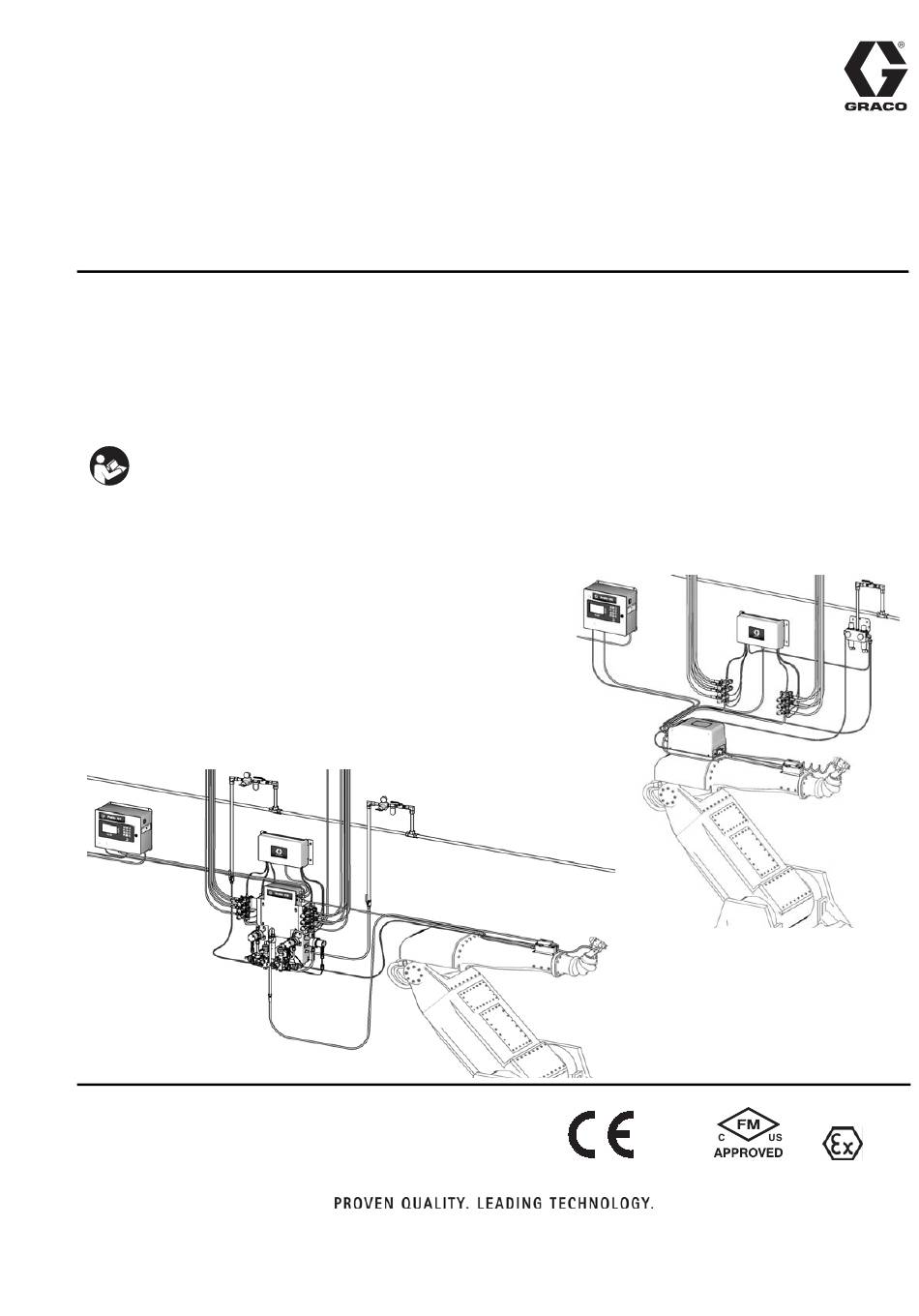

Page 1 Fonctionnement ® ProMix 313952F Doseur de produit multicomposant Système automatique pour le mélange proportionnel de revêtements à plusieurs composants avec un poste de produit mural ou un poste de produit RoboMix. Pour un usage professionnel uniquement. Approuvé pour usage dans des atmosphères explosives (sauf l’EasyKey). Voir pages 4 à...
Page 2 Les écrans de configuration avancée ... . . 39 Informations sur Graco ......148 Les écrans de configuration des formules .
Page 3 Installation système du système ™ produit et EasyKey . Voir F . 1 page 4 et F automatique ProMix 2KS page 6 pour l’endroit où sont les étiquettes. 312780 Pièces de rechange pour le système Étiquette sur l’EasyKey et le poste de produit...
Page 4 Configuration du système et références des pièces Configuration du système et références des pièces Touche de l’outil de configuration du poste de produit mural La référence de pièce configurée pour votre équipement est imprimée sur les étiquettes d’identification de ce dernier. Voir F .
Page 5 Configuration du système et références des pièces Homologué pour sites à risques Les modèles avec un G3000, G3000HR ou un débitmètre à effet Coriolis à sécurité intrinsèque pour les deux débitmètres A et B sont homologués pour installation dans une zone à risques – Classe I, Div I, Groupe D, T3 ou Zone I Groupe IIA T3.
Page 6 Configuration du système et références des pièces La touche de l’outil de configuration du poste de produit du RoboMix La référence de pièce configurée pour votre équipement est imprimée sur les étiquettes d’identification de ce dernier. Voir F . 2 pour l’emplacement des étiquettes d’identification. La référence de pièce comprend un chiffre de chacune des six catégories suivantes en fonction de la configuration de votre système.
Page 7 Configuration du système et références des pièces Homologué pour sites à risques Les modèles qui utilisent un G250 ou un G250HR pour les deux débitmètres A et B sont homologués pour installation dans une zone à risques – Classe I, Div I, Groupe D, T3 ou Zone I Groupe IIA T3. Pression maximum de service Pression de service maximale pour les systèmes RoboMix : 1,31 MPa (13,1 bars, 190 psi).
Page 8 15V825 Kit de carte d’entrées/sorties discrètes REMARQUE :Cet aperçu n’est pas un aperçu exhaustif de tous les accessoires et kits disponibles. Consulter le site Internet de Graco pour plus d’informations sur les accessoires disponibles qui peuvent être utilisés avec ce produit.
Page 9 Avertissements Avertissements Les avertissements suivants concernent l’installation, l’utilisation, la mise à la terre, l’entretien et la réparation de cet équipement. Le symbole du point d’exclamation représente un avertissement général et le symbole de danger fait référence aux risques particuliers de certaines procédures. Lorsque ces symboles apparaissent dans le texte du présent manuel, veuillez vous référer à...
Page 10 Avertissements AVERTISSEMENT RISQUES D’INJECTION CUTANÉE Le fluide s’échappant à haute pression du pistolet, d’une fuite sur le flexible ou d’un composant défectueux risque de transpercer la peau. La blessure peut avoir l’aspect d’une simple coupure, mais il s’agit en fait d’une blessure sérieuse pouvant entraîner une amputation. Consulter immédiatement un médecin pour une intervention chirurgicale.
Page 11 Informations importantes concernant un produit à deux composants Informations importantes concernant un produit à deux composants Conditions concernant Sensibilité des isocyanates l’isocyanate à l'humidité Les isocyanates (ISO) sont des catalyseurs utilisés dans les matériaux à deux composants. Les isocyanates réagissent à l'humidité et forment de petits cristaux durs et abrasifs qui restent en suspension dans le fluide.
Page 12 Glossaire Glossaire 3e vanne - se rapporte à l’utilisation de trois vannes de Communication par fibres optiques - utilisation purge pour rincer certains produits à l’eau. Les vannes de la lumière pour transmettre des signaux de sont utilisées pour rincer avec de l’eau, de l’air et du communication.
Page 13 Glossaire Entrée et sortie numériques - une description Impulsion d’air - processus de mélange d’air et de de données transmise sous forme de séquence de solvant durant le cycle de rinçage pour permettre le symboles discrets. Plus communément, ceci se rapporte nettoyage des conduites et réduire l’utilisation de solvant.
Page 14 Glossaire Remplissage produit - Une option pour la sélection Temps impulsion d’air - durée de chaque mise en de « Vidange automatique » pour effacer activité de la vanne de purge d’air durant une séquence automatiquement « Al. durée d’util. » si le pistolet est d’impulsion.
Page 15 Aperçu Aperçu Utilisation Le GracoProMix est un doseur électronique de peintures à deux composants. Il peut mélanger la plupart des peintures à deux composants catalysées par un acide, à base d’époxyde aqueux et de solvant. Il ne peut pas être utilisé pour des peintures à...
Page 16 Aperçu Tableau 1:Description des composants Composant Description Les débitmètres optionnels suivants peuvent être obtenus chez Graco : Débitmètres (MA, MB, MS) • Le G3000 est un débitmètre pour usage général typiquement utilisé pour des débits de 75 à 3800 cc/mn (0,02-1,0 gal/min), des pressions jusque 28 MPa (276 bars, 4000 psi) et des viscosités de 20 à...
Page 17 Aperçu Composants du système mural Voir le manuel de pièces de rechange du ProMix pour les longueurs de câble optionnel. TI12553a . 3. Système mural, montré avec des débitmètres G3000, un changement de couleur/catalyseur, un débitmètre de solvant accessoire et un régulateur de débit 313952F...
Page 18 Aperçu TI12556b . 4. Poste de produit mural Légende: Débitmètre du composant A DVA Vanne de dosage du composant A RVA Vanne d’échantillonnage du composant A SVA Vanne d’arrêt du composant A Débitmètre du composant B DVB Vanne de dosage du composant B RVB Vanne d’échantillonnage du composant B SVB Vanne d’arrêt du composant B Débitmètre de solvant (accessoire)
Page 19 Aperçu Composants du système RoboMix Commandes pneumatiques Air de purge Commande pneumatique RoboMix Voir le manuel de pièces de rechange du ProMix pour les longueurs de câble optionnel. TI12552a . 5. Système RoboMix montré avec un changement de couleur/catalyseur et un régulateur de débit 313952F...
Page 20 Aperçu Entrée air logique Trajet du câble Alimentation B (1/4 npt) Alimentation A (1/4 npt) Vis de mise à la terre Purge d’air TI12511b Alimentation en solvant (1/4 npt) Sortie vidange A Sortie vidange B Le couvercle est enlevé pour plus de clarté...
Page 21 Écran et clavier EasyKey Écran et clavier EasyKey Clavier Afficheur LCD TI11630A Touches de navigation Touche de réinitialisation d'alarme . 7. Écran et clavier EasyKey Écran Tableau 2 : Fonctions du clavier de l’EasyKey (voir F . 7) Montre des informations sous forme graphique et textuelle concernant la configuration et les opérations Légende Fonction...
Page 22 Même après avoir appuyé sur la touche « Réinitialisation alarme », le message d’alarme « Durée d’utilisation REMARQUE : Si vous utilisez le Graco Gateway dans dépassée » restera affiché jusqu’à ce qu’il y ait votre système, débranchez son câble de l’EasyKey avant suffisamment de produit mélangé...
Page 23 écrans opérationnels. Voir plus bas pour la description détaillée de ces écrans. L’écran de démarrage Lors de mise sous tension, le logo de Graco et la version du logiciel apparaissent durant environ 5 secondes, puis L’écran des états s’affiche (voir page 25).
Page 24 Les écrans du mode marche Appuyer sur la touche de configuration pour passer en mode de configuration. TI12802a . 11. Organigramme des écrans opérationnels 313952F...
Page 25 Les écrans du mode marche L’écran des états Débit cible et débit actuel : en cc/mn. • Appuyer sur les touches vers le haut ou vers Animation : lorsque la détente du pistolet est actionnée, l’écran montre que le pistolet pulvérise et le bas pour parcourir les écrans opérationnels.
Page 26 Les écrans du mode marche L’écran Commande manuelle Plage de débit Cet écran affiche la plage de débits qui a été sélectionnée sur L’écran de configuration avancée 5 (voir page 42). Consigne débit Le champ « Consigne débit » peut être modifié par l’utilisateur.
Page 27 Les écrans du mode marche Copie des données globales rég. déb. REMARQUE : Les totaux généraux ne peuvent pas être remis à zéro. Ce champ permet de copier les données de la régulation du débit depuis la formule active vers toutes les formules. L'écran de réinitialisation Appuyer sur la touche Entrée pour afficher le menu,...
Page 28 Les écrans du mode marche L’écran Alarmes Voir F . 22. Lorsque le volume du réservoir atteint le seuil de niveau bas, l’écran EasyKey affichera l’alarme « Niveau réservoir bas » et demander à l’utilisateur de faire un choix parmi les actions suivantes : 1.
Page 29 Mode configuration Mode configuration REMARQUE :Voir F . 23 pour l’organigramme des Appuyer sur la touche de configuration pour passer écrans de configuration. Voir plus bas pour la description en mode de configuration. détaillée de ces écrans. Appuyer sur la touche de configuration pour passer en mode de configuration.
Page 30 Mode configuration L’écran pour le mot de passe L’écran de configuration Lorsqu’un mot de passe a été activé (voir L’écran de configuration 1, page 33), l’écran pour le mot de passe s’affichera. Vous devez introduire le mot de passe pour afficher L’écran de configuration.
Page 31 Mode configuration Tableau 3:Les versions du logiciel des composants Écran (peut être différent des Composant exemples montrés) Description EK (EasyKey) 3. 01. 001 Version du logiciel de l’EasyKey. FP (Plaque de produit) 3. 01. 001 Version du logiciel de la plaque de produit. BC (Booth control –...
Page 32 Mode configuration Les écrans de configuration du système REMARQUE : Voir F . 27 pour l’organigramme des Les REMARQUE : Chaque écran affiche le numéro d’écran écrans de configuration du système. Voir plus bas actuel et le nombre total d’écrans dans le groupe. pour la description détaillée de ces écrans.
Page 33 Mode configuration L’écran de configuration 1 Délai d’affichage Sélectionner le délai d’affichage voulu en minutes (de 0 à 99). 5 est la durée par défaut. L’écran de configuration 2 . 28. L’écran de configuration 1 Langue Définit la langue du texte sur les écrans. Sélectionner .
Page 34 Mode configuration L’écran de configuration 3 . 30. L’écran de configuration 3 1K/2K/3K Mettre cette valeur pour indiquer la désignation du niveau de performance du système. Si une autre valeur est sélectionnée que celle du niveau du système installé, le choix de fonctions sera limité. Mode marche REMARQUE : Si un AutoKey a été...
Page 35 Mode configuration L’écran de configuration 4 Système attente délai Le nombre de minutes à attendre avant de passer en mode Système attente lorsque le système est en mode de mélange sans que la gâchette du pistolet soit actionnée. La plage est de 2 à 99 minutes. .
Page 36 Contrôle de l’ID du réseau Chaque sortie a deux temps de démarrage différents et Utilisé pour le système du réseau Graco Gateway. durées différentes définis sur l’écran de configuration des Pour plus d’informations, voir le manuel 312785 du formules (Entrée de rinc.
Page 37 Mode configuration Les écrans Options Si réglé sur Formule, L’écran de configuration de formule 5, page 48 est ajoutée. REMARQUE : Voir F . 27; page 32 pour Volume minimal remplissage produit l’organigramme des Les écrans Options. Voir plus bas pour la description détaillée de ces écrans.
Page 38 Mode configuration L’écran Options 2 Pour activer la fonction « Solvant push », sélectionner Solvant ou « 3e Valve » (disponible si « 3e Valve » est réglé sur Marche sur L’écran de configuration 3, page 34). Pour désactiver la fonction « Solvant push », régler sur Arrêt.
Page 39 Mode configuration Les écrans de configuration avancée REMARQUE : Voir F . 39 pour l’organigramme des Les écrans de configuration avancée. Voir plus bas pour la description détaillée de ces écrans. Les écrans de configuration avancée 2, 3, 4 et 10 apparaissent en fonction des sélections faites sur les écrans Options 1 et 2.
Page 40 Mode configuration REMARQUE : Chaque écran affiche le numéro d’écran Commande manuelle actuel et le nombre total d’écrans dans le groupe. Ce champ apparaît uniquement lorsque Le nombre total d’écrans dans un groupe et les champs « Mode marche » est sur Automatique ou affichés sur chaque écran peuvent varier en fonction Semi-automatique sur L’écran de configuration 3, des sélections faites sur Les écrans de configuration...
Page 41 Mode configuration L’écran de configuration avancée 2 L’écran de configuration avancée 3 . 41. L’écran de configuration avancée 2 . 42. L’écran de configuration avancée 3 Cet écran apparaît uniquement lorsque « Entrée de rinc. et remplis. » est réglé sur Global sur L’écran Options 1 Cet écran apparaît uniquement lorsque «...
Page 42 Mode configuration L’écran de configuration avancée 4 L’écran de configuration avancée 5 . 44. L’écran de configuration avancée 5 (modèle . 43. L’écran de configuration avancée 4 automatique avec régulation du débit uniquement) Cet écran apparaît uniquement lorsque « Régulation Cet écran apparaît uniquement lorsque «...
Page 43 Mode configuration L’écran de configuration avancée 6 L’écran de configuration avancée 7 . 45. L’écran de configuration avancée 6 . 46. L’écran de configuration avancée 7 Cet écran apparaît uniquement lorsque « Régulation Cet écran apparaît uniquement lorsque « Régulation de de débit »...
Page 44 Mode configuration L’écran de configuration avancée 10 Vanne d’inhibition maximale La durée maximale de l’arrêt de l’apprentissage après un changement de la vanne de dosage. Cette durée peut être modifiée en fonction du volume d’apprentissage nécessaire par changement de dosage jusqu’à sa valeur maximale.
Page 45 Mode configuration Les écrans de configuration des formules REMARQUE : Voir F . 50 pour l’organigramme des écrans de formule. Voir plus bas pour la description détaillée de ces écrans. Les écrans Les écrans de formule 3, 4, 5, 6 et 7 apparaissent en fonction des sélections faites sur les écrans Options 1 et TI12806a...
Page 46 Mode configuration L’écran de configuration de formule 2 REMARQUE : Chaque écran affiche le numéro d’écran actuel et le nombre total d’écrans dans le groupe. Le nombre total d’écrans dans un groupe et les champs affichés sur chaque écran peuvent varier en fonction des sélections faites sur Les écrans de configuration du système et Les écrans Options.
Page 47 Mode configuration L’écran de configuration de formule 3 L’écran de configuration de formule 4 . 54. L’écran de configuration de formule 4 . 53. L’écran de configuration de formule 3 Cet écran apparaît uniquement lorsque « Entrée de rinc. Cet écran apparaît uniquement lorsque « Entrée de rinc. et remplis.
