Graco ProMix 2KS Fonctionnement page 88

Contrôle de débit intégré
Paramétrage de la régulation
de débit
1. Placer le régulateur de débit à sécurité intrinsèque
(FC) comme décrit dans le manuel d'installation
du ProMix.
2. Veiller à ce que le signal analogique soit 0–10 V
c. c. ou qu'il soit fourni par une communication
par réseau.
3. Étalonner les débitmètres du système, voir page 113.
Ceci garantit que les facteurs K sont réglés sur la
plage des produits utilisés.
4. Vérifier que les entrées des E/S fonctionnent
correctement. Lorsque des E/S discrètes sont utilisées,
vérifier en consultant L'écran de configuration
avancée 6 et L'écran de configuration avancée 7,
page 43. Lorsque une communication par réseau
est utilisée, veiller à ce que les commandes soient
envoyées en consultant L'écran des états, page 25
et L'écran de configuration avancée 6 et L'écran
de configuration avancée 7, page 43, pour les
entrées.
REMARQUE : Voir le manuel du Graco Gateway
pour les adresses Modbus de la régulation du débit.
5. Voir Mise en service de la régulation du débit.
Mise en service de la régulation
du débit
1. Mettre Régulation de débit sur « On: Setup » sur
L'écran de configuration 5.

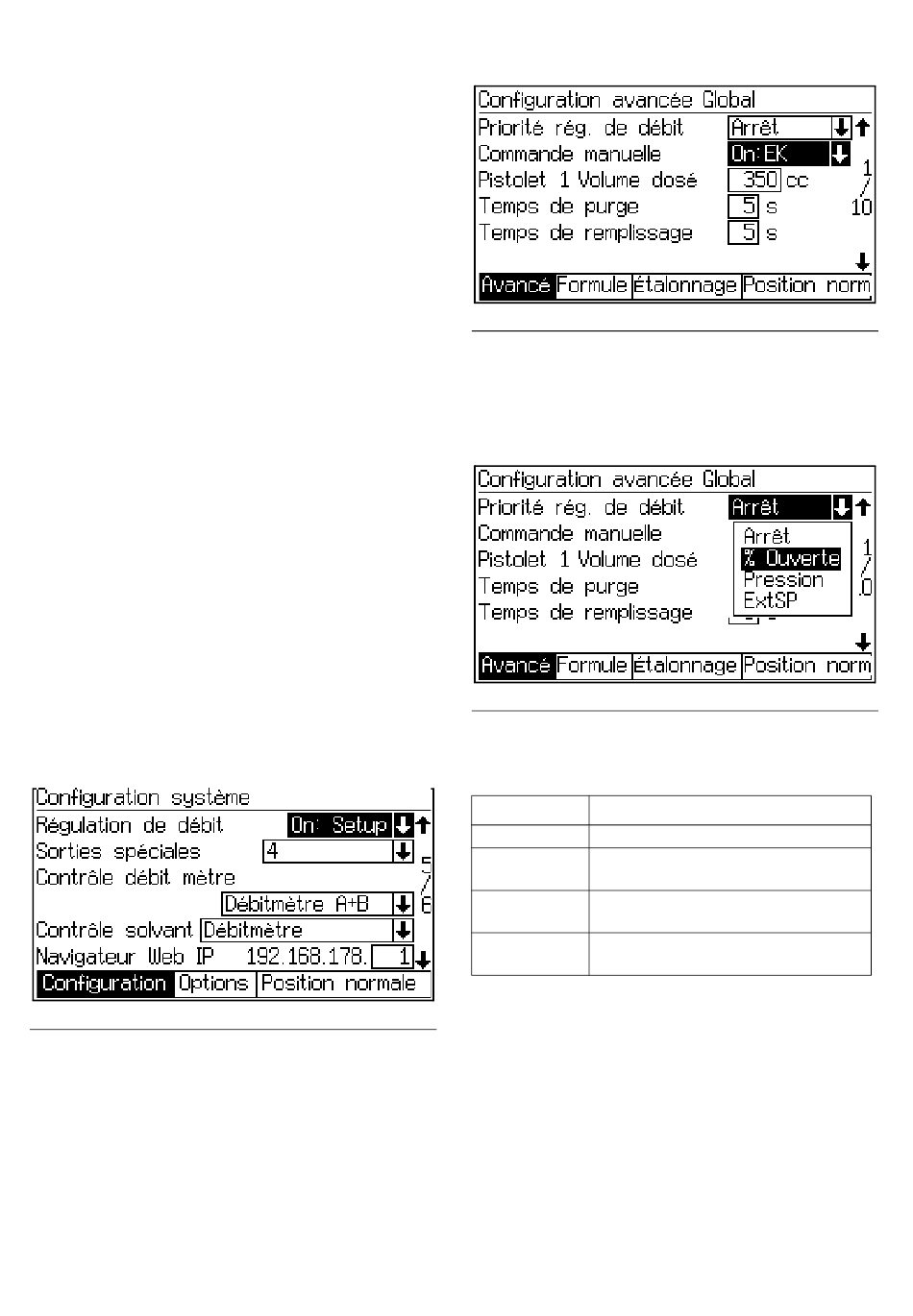

F . 90. L'écran de configuration 5
IG
2. Sur L'écran de configuration avancée 1,
mettre Commande manuelle sur « On: EK ». Ceci
définit l'EasyKey comme étant la source de
commande manuelle. Le champ « Priorité rég.
de débit » apparaît. L'autre option, « Marche: Ext »
est utilisée comme commande partielle par un API
ou robot.
88
F . 91. L'écran de configuration avancée 1
IG
3. Mettre « Priorité rég. de débit » sur « % Ouverte ».
Voir F . 92 et Tableau 12. Sur L'écran Commande
IG
manuelle, le champ « Consigne débit » s'affichera
en pourcentage d'ouverture (voir F
F . 92. Le menu « Priorité rég. de débit »
IG
Tableau 12: Les sélections
de « Priorité rég. de débit »
Sélection Description
Arrêt Fonctionnement normal
% Ouvert Le régulateur du débit est ouvert
selon un pourcentage voulu.
Pression Le régulateur du débit est ouvert
selon une pression étalonnée.
ExtSP Le point de consigne est géré
par un API extérieur
REMARQUE : Mettre « Priorité rég. de débit »
sur Pression pour utiliser le Le mode de régulation du
débit (voir page 93).
. 93).
IG
313952F
