Entretien
(J4 (Courant électrique à la carte d'affichage)
214g
214h
N'enlevez pas
cette vis
214h
1
Appliquez le composé thermique à la
surface du dissipateur thermique (Z).

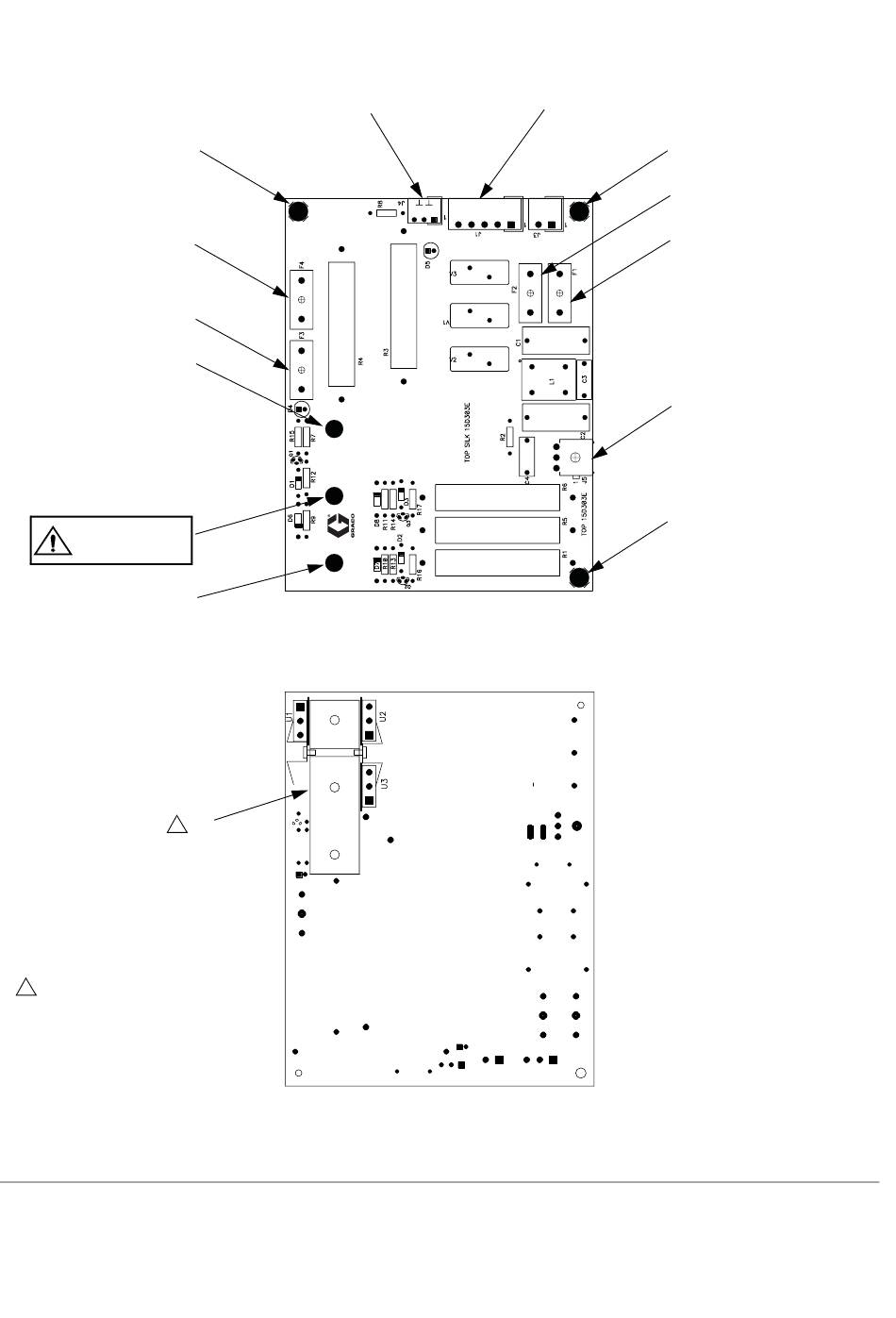

F . 17 : Connecteurs et fuses de la carte barrière (Z)
IG
38
F4
F3
Face de la carte barrière montrant les fusibles et les connecteurs
Z
1
Arrière de la carte barrière montrant le dissipateur thermique (Z)
J1 (Entrée de courant)
214g
F2
F1
J5
(Courant électrique
à la station de fluides)
214g
313959B
