2.4. Montage / Verkabelung der Relaisempfänger
Die nachstehend beschriebenen Vorgehensweisen sind genauestens zu befolgen, damit die einwandfreie Funk-
tion und die elektrische Sicherheit der Produkte ARF 18 gewährleistet bleiben.

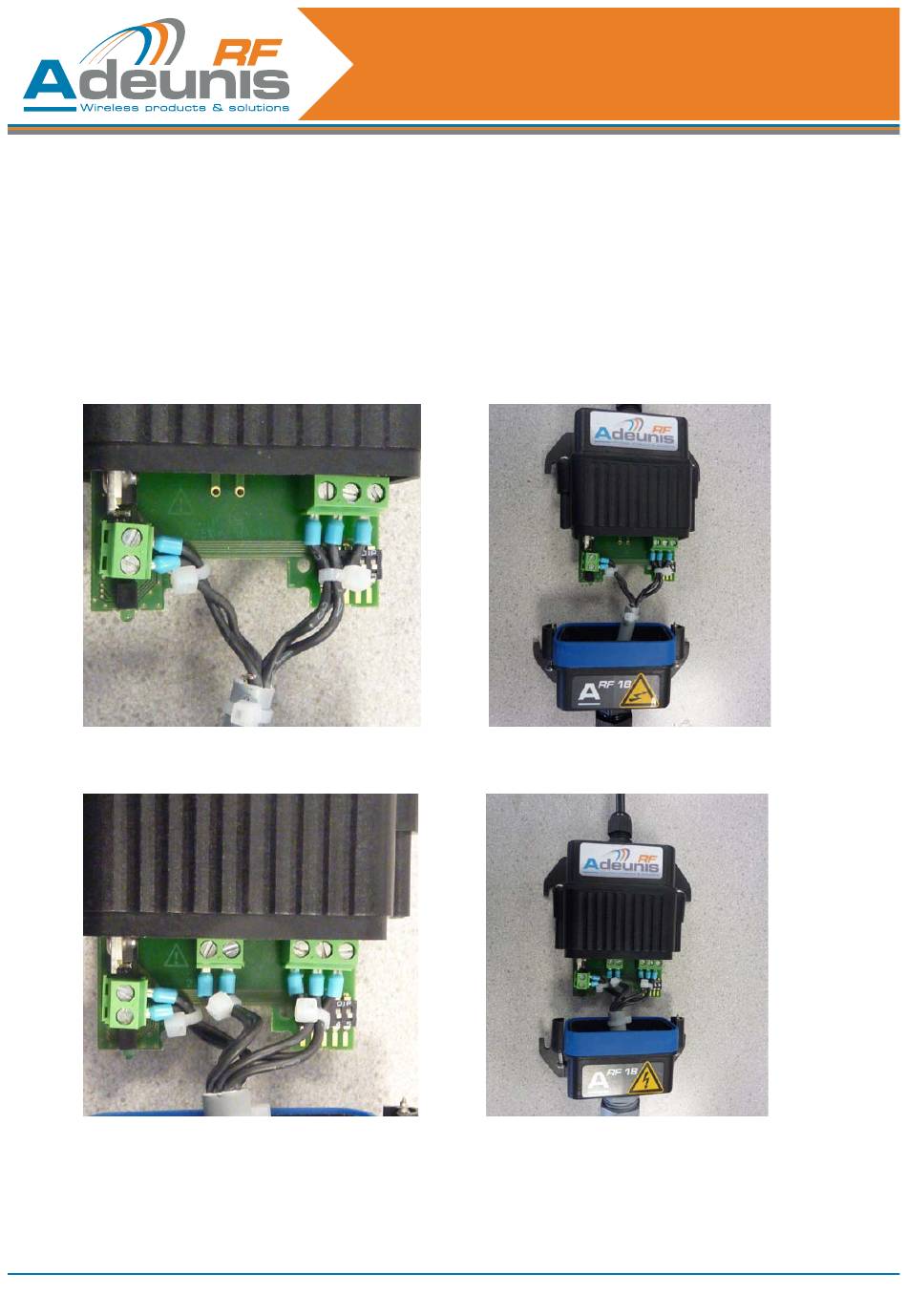

Die an jedes Relais angeschlossenen Litzenleitungen sind durch einen Kabelbinder zu verbinden und zu isolie-
ren. Der Kabelbinder der Leitungen für die Stromversorgung ist ebenfalls in das Loch einzusetzen, das hierfür
in der Leiterplatte vorgesehen ist (siehe das nachstehende Schema). Die Art der Stromversorgung muss bei der
Gesamtheit der Relais identisch sein : Sicherheitskleinspannung oder Netzspannung.
2.4.1 Empfänger mit 1 Relais
2.4.2 Empfänger mit 2 Relais
