Anschluss des potentialfreien Kontakts

Der Empfänger ARF7341 (4 Relais) besitzt 4 Relais mit einem Arbeitskontakt (NO). Die technischen Daten des
Kontaktes sind : 10 A / 230 V. Man kann sie im monostabilen und im bistabilen Betrieb verwenden (in Gruppen
von jeweils 2 Relais : Relais 1-2 und Relais 3-4).
• Im bistabilen Betrieb schaltet der Ausgang bei jedem empfangenen Impuls um (der Zustand des Kontaktes
schaltet jedes Mal um, wenn eine Taste der Fernbedienung gedrückt wird).
• Im monostabilen Betrieb ist das Relais während des Empfangs geschlossen (solange die Taste der Fernbe-
dienung gedrückt wird).

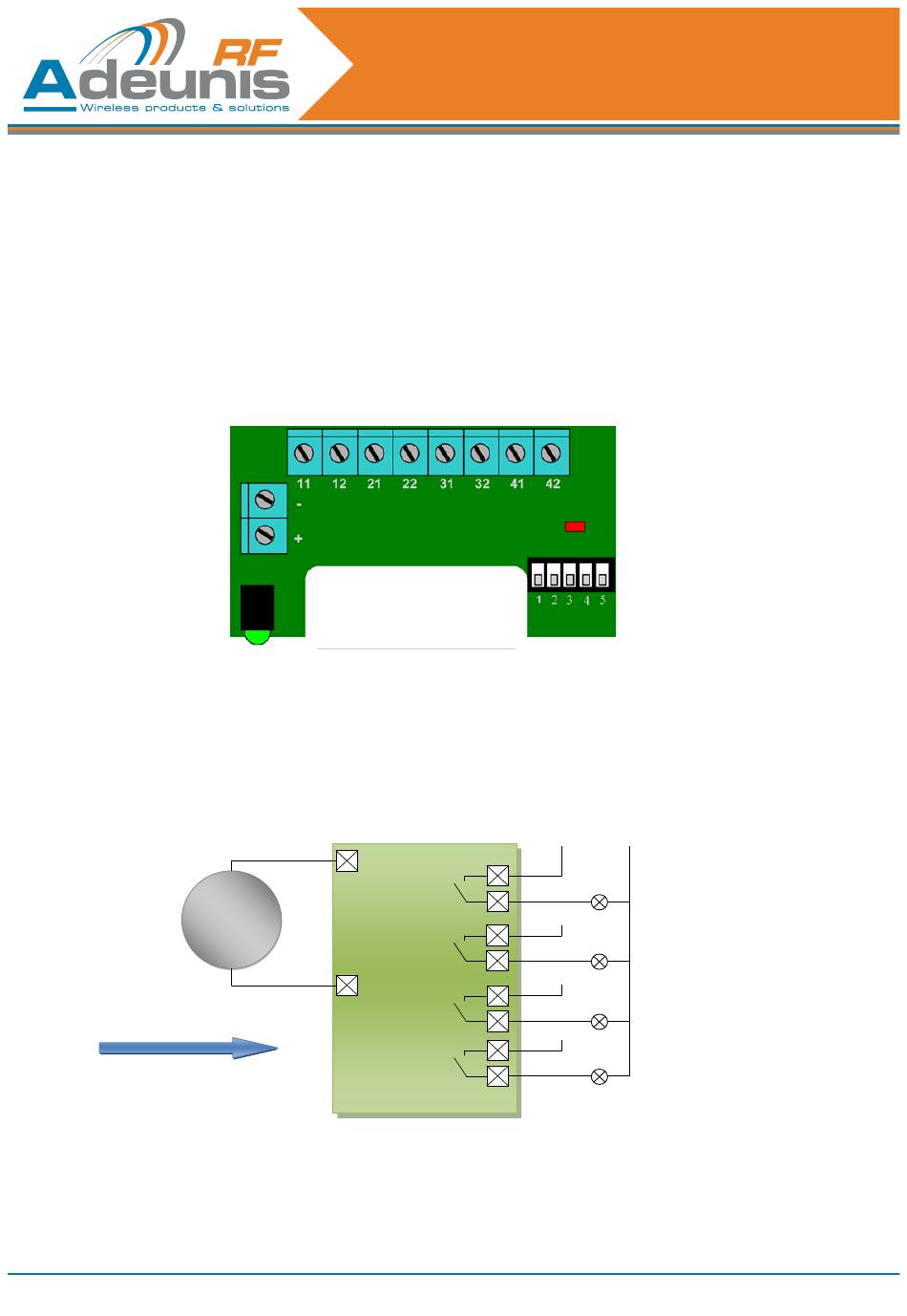

Beispiel der Verkabelung :
Gamme ARF18 UG V1.5
+ +V
DC Supply
0V
Ph
11
Output 1
12
Ph
21
Output 2
22
Ph
31
Output 3
32
Ph
41
Output 4
42
N
Hinweis: In jeder
Phase (Ph.) muss
mit einem separaten
Stromkreis anges-
chlossen werden.
