2.3. Conexión de contacto seco
El receptor ARF7341 (4 relés) posee 4 relés con un contacto normalmente abierto (NA). Las características del
contacto son 10 A / 230 V. Es posible utilizarlos en modo monoestable o biestable (por grupos de 2 relés: relés
1-2 y relés 3-4).
• En modo biestable, la salida cambia con cada recepción (el estado del contacto cambia cada vez que se
pulsa un botón del telemando).
• En modo monoestable, el relé se cierra durante la recepción (mientras se mantiene pulsado el botón del
telemando)

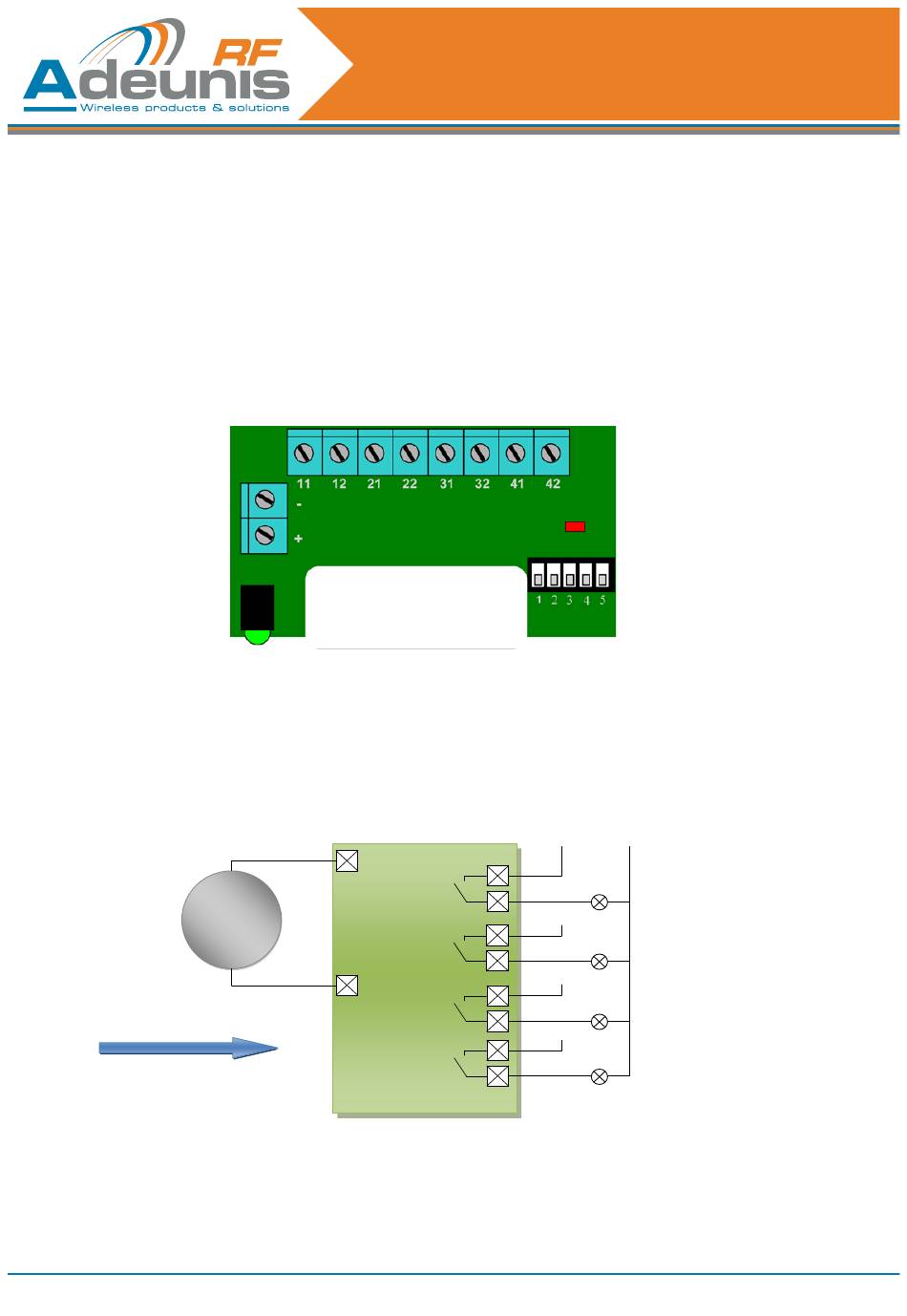

Ejemplo de cableado:
Gamme ARF18 UG V1.5
+ +V
DC Supply
0V
Ph
11
Output 1
12
Ph
21
Output 2
22
Ph
31
Output 3
32
Ph
41
Output 4
42
N
Nota: cada fase (Ph)
debe estar conectado
a un circuito diferente.
