2.4. Procedimientos de montaje / cableado de los receptores de relés
Los procedimientos descritos a continuación debe respetarse escrupulosamente, a fin de asegurar el correcto
funcionamiento y la seguridad eléctrica de los aparatos ARF18.
Los hilos conectados a cada relé deben estar atados y aislados con ayuda de una abrazadera rilsan. La abraza-
dera rilsan de los hilos de alimentación debe instalarse igualmente en el orificio existente con este fin en el PCB
(cf esquema más abajo).
El tipo de alimentación elegida debe ser idéntico para todos los relés: TBST o red eléctrica.

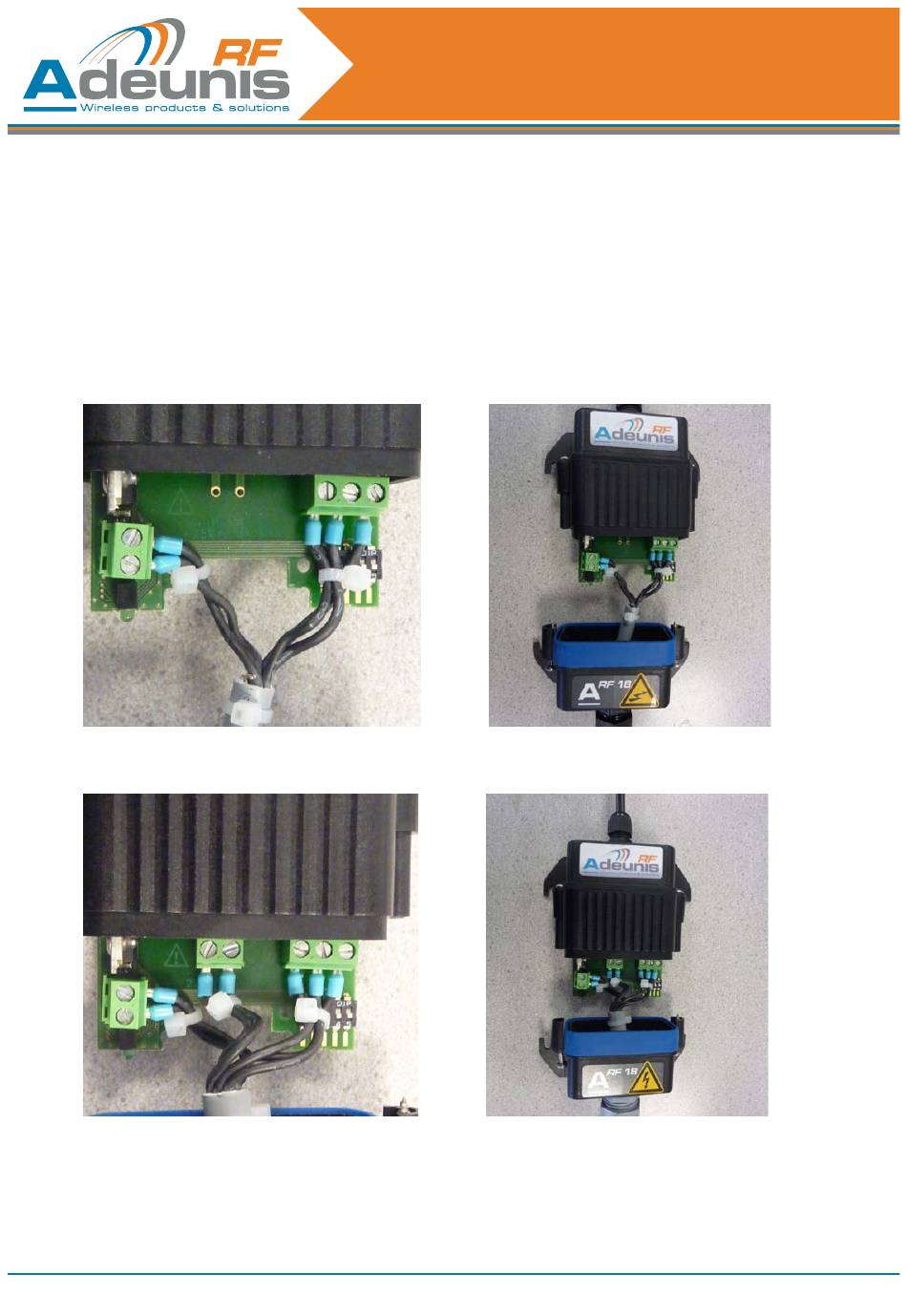

2.4.1 Receptor 1 relé
2.4.2 Receptor 2 relés
Gamme ARF18 UG V1.5 130
