Fonctionnement du chauffage d'eau sanitaire (
REMARQUE Le fonctionnement du chauffage de l'eau sanitaire est
impossible si le ballon d'eau chaude sanitaire n'est pas
installé.
Pour le mode de chauffage d'eau sanitaire, plusieurs fonctionne-
ments sont possibles:
• fonctionnement de stockage (soit automatique, soit manuel)
• fonctionnement de réchauffement
• fonctionnement de désinfection
Le but de chaque fonctionnement et la manière de réaliser la
configuration sont expliqués ci-dessous.

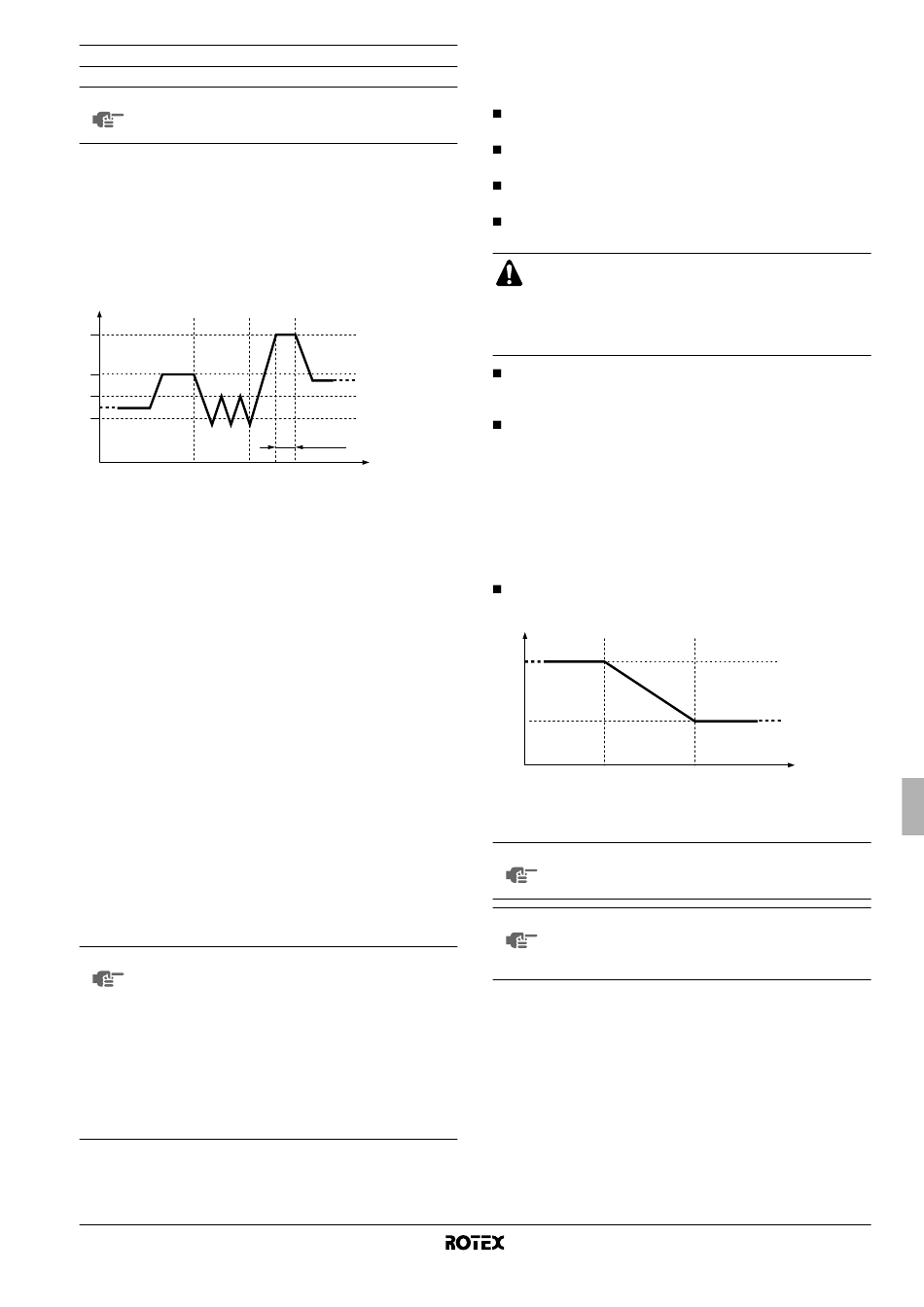

Modes de chauffage de l'eau sanitaire
T
A B
D
E
F
G
A Fonctionnement de stockage (si activé)
B Fonctionnement de réchauffement (si activé)
C Fonctionnement de désinfection (si activé)
Réglages sur place
D Température de fonctionnement de désinfection [5-00]
(par ex. 70°C)
E Température de stockage d'eau chaude [b-03] (par ex. 60°C)
F Température d'eau maximale de réchauffement [b-01]
(par ex. 45°C)
G Température d'eau minimale de réchauffement [b-00]
(par ex. 35°C)
t Heure
T Température du ballon d'eau chaude sanitaire

Stockage automatique

Dans ce mode, l'unité intérieure fournira de l'eau chaude au ballon
d'eau chaude sanitaire sur la base d'un mode fixé quotidiennement.
Ce mode continuera jusqu'à ce que le point de consigne de
température de stockage soit atteint. Pendant ce mode, l'icône
clignotera à intervalles d'une seconde.
Le stockage automatique correspond au mode d'eau chaude
sanitaire recommandé. Dans ce mode, l'eau chauffe pendant la nuit
(lorsque les exigences de chauffage de volume sont basses) jusqu'à
ce que le point de consigne de température de stockage soit atteint.
L'eau chauffée est stockée dans le ballon d'eau chaude sanitaire à
une température supérieure de manière à pouvoir répondre aux
demandes d'eau chaude sanitaire pendant la journée.
A noter que l'icône w clignotera uniquement pendant
REMARQUE
le fonctionnement de stockage automatique effectif. La
présence de l'icône w allumée en permanence ne
signifie pas que le stockage automatique est activé,
mais signifie uniquement que le réchauffement est
activé.
Pendant le fonctionnement, il est toujours possible tout
annuler en appuyant une seule fois sur le bouton w.
Ne pas oublier qu'après avoir appuyé sur le bouton w,
il est possible que l'icône w allumée en permanence
s'affiche toujours.
RKHBRD011~016ABV1+Y1
Unité intérieure pour système de pompe à chaleur air à eau et options
4PW61219-1
)
w
C
[5-01]
t
w
Le point de consigne de température de stockage et la temporisation
sont des réglages sur place. Se reporter au chapitre "Réglages sur
place" à la page 16 pour une description détaillée de la manière dont
effectuer un ou plusieurs réglages sur place.
[1-00] Statut: définit si le chauffage de l'eau sanitaire (mode de
stockage) pendant la nuit est activé (1) ou non (0).
[1-01] Heure de début: heure de la nuit où l'eau sanitaire doit
être chauffée.
[1-02] Statut: définit si le chauffage de l'eau sanitaire (mode de
stockage) pendant la journée est activé (1) ou non (0).
[1-03] Heure de début: heure de la journée où l'eau sanitaire
doit être chauffée.
Ne pas oublier que malgré le fait que le stockage auto-
matique est un dispositif de temporisation préprogrammé,
il est uniquement actif lorsque le programmateur de
temporisation est activé. Cela signifie qu'il faut appuyer sur
le bouton rp et confirmer que p est affiché pour
s'assurer que le stockage automatique fonctionnera.
[b-03] Point de consigne: température de stockage (voir figure
"Modes de chauffage de l'eau sanitaire" à la page 7)
uniquement valable si [b-02]=0.
[b-02] Statut: définit si la loi d'eau sur la température d'eau
chaude sanitaire est activée (1) ou désactivée (0).
S'il est activé, le point de consigne de stockage sera défini par
loi d'eau. En cas de température extérieure élevée (par ex. en
été), la température de l'eau d'alimentation vers le ballon d'eau
chaude sanitaire sera également supérieure, si bien que le point
de consigne de température de stockage peut être réglé plus
bas afin de maintenir identique la quantité totale d'eau chaude
équivalente pendant toute l'année. Par conséquent, il est
recommandé d'utiliser cette fonction.
[b-04] Température de stockage d'eau chaude sanitaire
maximale automatique: par défaut = 70°C.
T
[b-04]
55°C
15°C
A Température ambiante
T Température de stockage d'eau chaude sanitaire
REMARQUE Les températures ambiantes de chauffage d'eau
sanitaire avec loi d'eau (voir figure) sont fixes et ne
peuvent être modifiées.
REMARQUE Si le chauffage de l'eau sanitaire avec loi d'eau est
activé [b-02], la température de stockage sera réglée
automatiquement et le réglage sur place [b-03] n'aura
aucune importance.
A
25°C
Manuel d'utilisation
7
