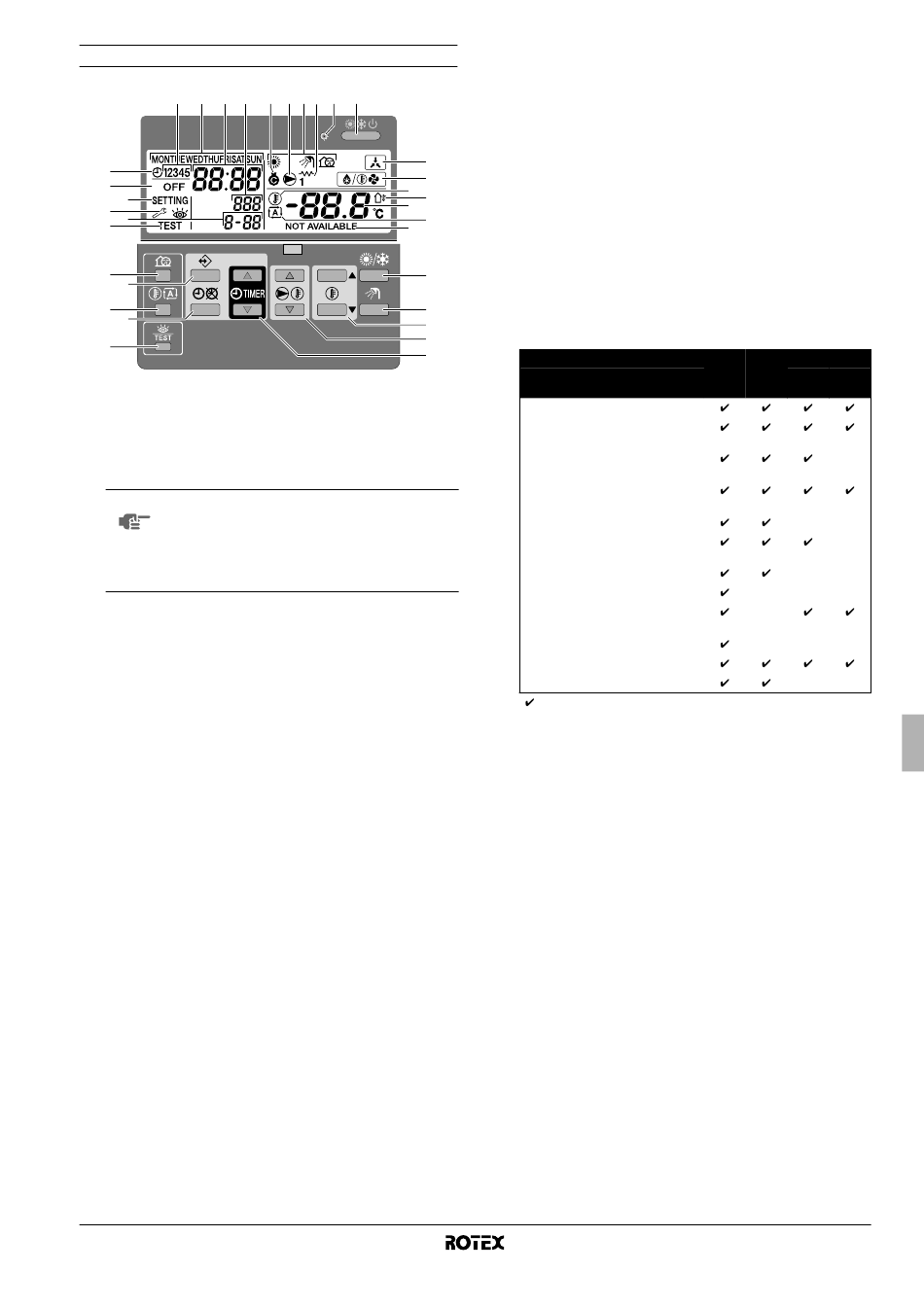

Pulsanti e icone del comando a distanza

8 5 6 23
7
9
12
10
22
21
32
27
25
28
26
1. PULSANTE ON/OFF
y
Il pulsante ON/OFF consente di avviare o arrestare il riscalda-
mento dell'ambiente.
Se il pulsante ON/OFF viene premuto troppe volte consecutiva-
mente, è possibile provocare un malfunzionamento del sistema
(massimo 20 volte per ora).
NOTA Tenere presente che la pressione del pulsante
y non influisce sul riscaldamento dell'acqua per
usi domestici. Il riscaldamento dell'acqua per usi
domestici si accende o si spegne solo mediante il
pulsante w
programmazione.
2. LED DI FUNZIONAMENTO
Il LED di funzionamento è acceso durante le funzioni di riscalda-
mento dell'ambiente. Il LED lampeggia se si verifica un
malfunzionamento. Se il LED è spento, le funzioni di riscalda-
mento dell'ambiente non sono attive mentre le altre modalità di
funzionamento possono ancora essere attive.
3. ICONE DELLE MODALITÀ DI FUNZIONAMENTO
Queste icone indicano la/le modalità di funzionamento corrente:
riscaldamento ambiente ( h
domestici ( w ) o modalità a basso rumore (
minati limiti, è possibile combinare diverse modalità, ad esempio
riscaldamento dell'ambiente e riscaldamento dell'acqua per usi
domestici. Le icone delle modalità corrispondenti verranno
visualizzate contemporaneamente.
Se non è installato il serbatoio dell'acqua calda per usi
domestici, l'icona w non verrà mai visualizzata.
4. ICONA DI CONTROLLO ESTERNO
Questa icona indica che l'unità esterna è attiva per un'opera-
zione forzata. Finché l'icona è visualizzata, il comando a
distanza non è utilizzabile.
5. INDICATORE DEL GIORNO
1234567
Questo indicatore mostra il giorno corrente della settimana.
Durante la lettura o la programmazione del timer, l'indicatore
mostra il giorno impostato.
6. DISPLAY DELL'OROLOGIO
Il display dell'orologio indica l'ora corrente.
Durante la lettura o la programmazione del timer, il display
dell'orologio mostra l'ora relativa all'azione.
7. ICONA DEL TIMER
p
Questa icona indica che il timer è attivato.
8. ICONE DI AZIONE q
Queste icone indicano le azioni di programmazione per ogni
giorno del programma del timer.
9. ICONA OFF/SPEGNIMENTO
Questa icona indica che è stata selezionata l'azione
OFF/SPEGNIMENTO durante la programmazione del timer.
RKHBRD011~016ABV1+Y1
Unità interna per sistema a pompe di calore aria-acqua e optional
4PW61219-1
15 17 3 16 2 1
4
14
20
18
11
19
13
33
24
31
30
29
e/o la disattivazione del timer di
0
h , w , s
), riscaldamento dell'acqua per usi
s ). Entro deter-
e
DELLA SETTIMANA
8
x
10. ISPEZIONE NECESSARIA
Queste icone indicano la necessità di un'ispezione dell'applica-
zione. Contattare il rivenditore.
11. INDICAZIONE DELLA TEMPERATURA
Il display mostra la temperatura corrente dell'installazione, sia
quella dell'acqua in uscita sia quella attuale dell'ambiente.
Quando si cambia il set point della temperatura ambiente, tale
punto lampeggerà per 5 secondi, per poi ritornare alla
visualizzazione della temperatura ambiente attuale.
12. IMPOSTAZIONE $
Non utilizzato. Solo per scopi di installazione.
13. NON DISPONIBILE n
L'icona viene visualizzata nel momento in cui viene attivato un
optional non installato o una funzione non è disponibile. Una
funzione può non essere disponibile a causa di autorizzazioni
insufficienti o se è in uso un comando a distanza secondario
(vedere il manuale di installazione).
Funzione ON/OFF
Funzione ON/OFF riscaldamento
dell'acqua per usi domestici
Impostazione della temperatura
dell'acqua in uscita
Impostazione della temperatura
dell'ambiente
Modalità ON/OFF a basso rumore
Funzione ON/OFF del set point
dipendente dal clima
Impostazione dell'orologio
Programmazione del timer
Funzione ON/OFF del timer di
programmazione
Impostazioni in loco
Visualizzazione codice di errore
Prova di funzionamento
= utilizzabile
14. ICONA DELLA MODALITÀ SBRINAMENTO/AVVIO
Questa icona indica che è stata attivata la modalità
sbrinamento/avvio.
15. ICONA DEL COMPRESSORE
Questa icona indica che il compressore nell'unità esterna
dell'applicazione è attivo.
16. PASSO RISCALDATORE (
Se è installato il kit del riscaldatore opzionale, l'icona
che il riscaldatore è in funzione.
17. ICONA DELLA POMPA é
Questa icona indica che è attiva la pompa di circolazione.
18. INDICAZIONE DELLA TEMPERATURA ESTERNA
Se l'icona lampeggia,
dell'ambiente esterno. Per
"Modalità di lettura della temperatura" a pagina 9.
19. ICONA DEL SET POINT DIPENDENTE DAL CLIMA
Questa icona indica che il sistema di comando adatta automa-
ticamente il set point della temperatura dell'acqua in uscita sulla
base della temperatura dell'ambiente esterno.
20. ICONA DELLA TEMPERATURA
Questa icona viene visualizzata quando sono mostrati la tempe-
ratura ambiente effettiva o il set point della temperatura
ambiente.
L'icona è visibile anche durante l'impostazione del set point
della temperatura nella modalità di programmazione del timer.
Per ulteriori informazioni, vedere "Modalità di lettura della
temperatura" a pagina 9.
k e l
9
Autorizzazione
Princi- Secon- Livello Livello
pale dario 2 3
—
— —
—
— —
— — —
—
— — —
— —
d
ç
indica
(
u
è visualizzata la temperatura
ulteriori informazioni, vedere
a
b
