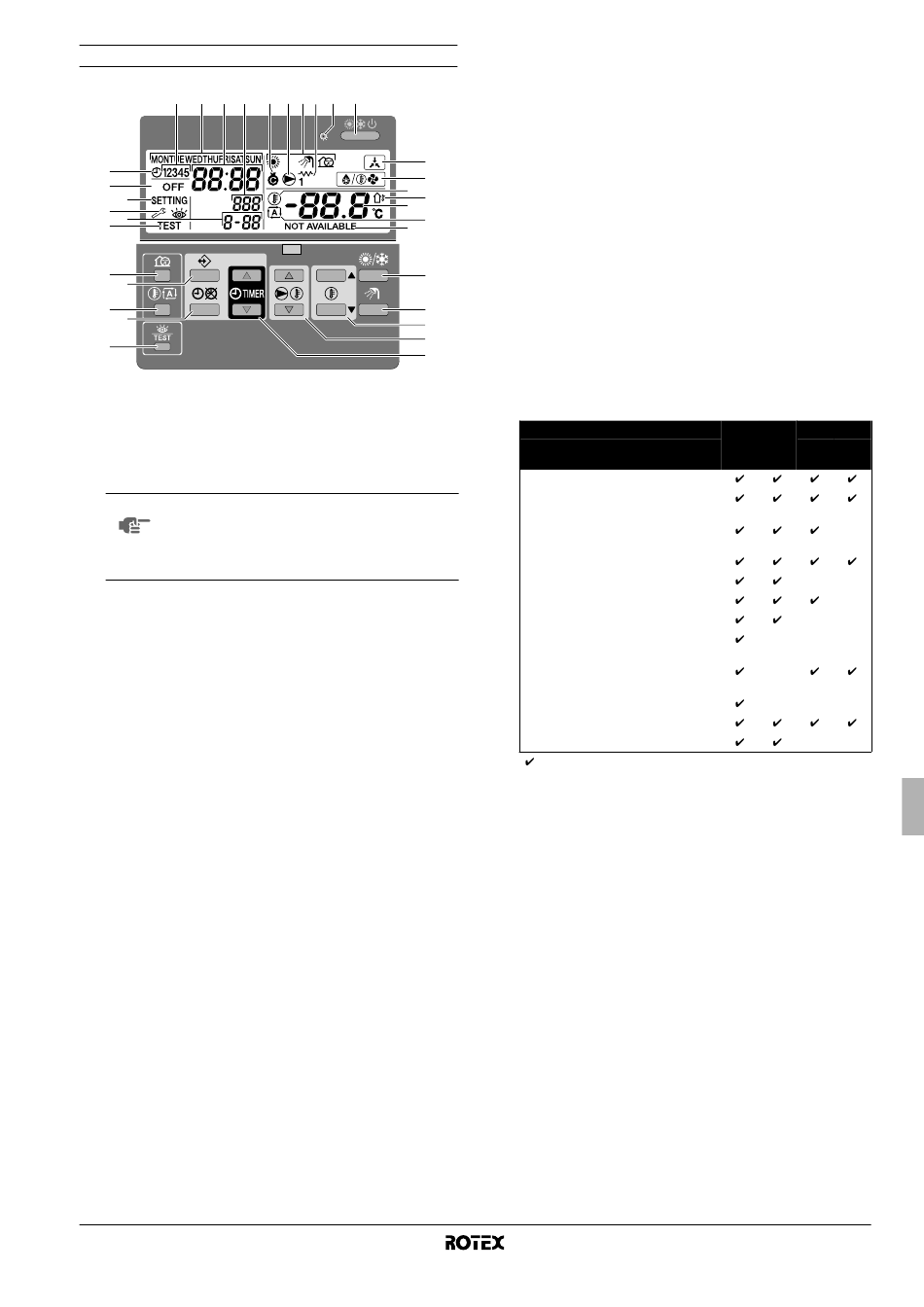

Boutons et icônes de la commande à distance
8
5
6 23
7
9
12
10
22
21
32
27
25
28
26
1.
BOUTON MARCHE/ARRÊT
Le bouton MARCHE/ARRÊT met le chauffage de volume en
marche ou à l'arrêt.
Une pression sur le bouton MARCHE/ARRÊT plusieurs fois
d'affilée peut provoquer un dysfonctionnement du système
(maximum 20 fois par heure).
REMARQUE
A noter qu'une pression sur le bouton
d'influence sur le chauffage d'eau sanitaire. Le
chauffage d'eau sanitaire est uniquement mis en
marche ou arrêté au moyen de la touche
en désactivant le programmateur de stockage.
2.
DEL DE FONCTIONNEMENT
La DEL de fonctionnement s'allume pendant l'opération de
chauffage de volume. La DEL clignote si un dysfonctionnement
se produit. Lorsque la DEL est éteinte, le chauffage de volume
est inactif pendant que les autres modes de fonctionnement
peuvent toujours être actifs.
3.
ICONES DES MODES DE FONCTIONNEMENT
Ces icônes indiquent le(s) mode(s) de fonctionnement en cours:
chauffage de volume (
), chauffage de l'eau sanitaire (
h
mode silence (
). Dans les limites, différents modes peuvent
s
se combiner, par ex. le chauffage de volume et le chauffage de
l'eau sanitaire. Les icônes de mode correspondant s'afficheront
simultanément.
Si le ballon d'eau chaude sanitaire n'est pas installé, l'icône
ne sera jamais activée.
4.
ICONE CONTROLE EXTERIEUR
Cette icône indique que l'unité extérieure fonctionne en mode
forcé. Tant que cette icône est affichée, la commande à distance
ne peut pas fonctionner.
5.
INDICATEUR
DU
JOUR
1234567
Cet indicateur affiche le jour de la semaine en cours.
Lors de la lecture ou de la programmation du temporisateur,
l'indicateur affiche le jour réglé.
6.
AFFICHAGE HORLOGE
8
L'affichage de l'horloge affiche l'heure qu'il est.
Lors de la lecture ou de la programmation du temporisateur,
l'affichage horloge indique l'heure d'action.
7.
ICONE TEMPORISATEUR
Cette icône indique que le programme de temporisation est
activé.
8.
ICONES ACTION
q
Ces icônes indiquent les actions de programmation pour chaque
jour du temporisateur.
RKHBRD011~016ABV1+Y1
Unité intérieure pour système de pompe à chaleur air à eau et options
4PW61219-1
15
17
3
16
2
1
4
14
20
18
11
19
13
33
24
31
30
29
y
y
n'a pas
w
et/ou
0
h
,
w
,
s
w
e
DE
LA
SEMAINE
p
9.
ICONE ARRÊT
x
Cette icône indique que l'action ARRET est sélectionnée lors de
la programmation des temporisations.
10. INSPECTION REQUISE
Ces icônes indiquent qu'une inspection est nécessaire sur
l'installation. Contacter un revendeur.
11. AFFICHAGE DE LA TEMPERATURE
Cet écran d'affichage montre la température actuelle de
l'installation, soit la température d'eau de sortie, soit la
température ambiante réelle.
Lors du changement du point de consigne de la température
ambiante, le point de consigne clignotera pendant 5 secondes,
puis retournera à la température de la pièce réelle.
12. REGLAGE
$
Pas utilisé. A des fins d'installation uniquement.
13. NON DISPONIBLE
Cette icône s'affiche chaque fois que l'on fait appel à une
fonction non installée ou qu'une fonction n'est pas disponible.
Une fonction non disponible peut signifier un taux de permission
insuffisant ou peut signifier qu'une commande à distance
esclave est utilisée (voir manuel d'installation).
Mode ON/OFF
Mode ON/OFF du chauffage de l'eau
sanitaire
Réglage de la température d'eau de
sortie
Réglage de la température ambiante
Mode discret ON/OFF
Mode ON/OFF de loi d'eau
Réglage de l'horloge
Définition de la programmation des
temporisations
Mode ON/OFF du programmateur de
temporisation
Réglages sur place
Affichage de code d'erreur
) ou
Test de fonctionnement
= utilisable
14. ICONE DE MODE DEGIVRAGE/DEMARRAGE
Cette icône indique que le mode dégivrage/démarrage est actif.
w
15. ICONE COMPRESSEUR
Cette icône indique que le compresseur de l'unité extérieure de
l'installation est actif.
16. ETAPE DE CHAUFFAGE
Si le kit de chauffage en option est installé, l'icône
que le chauffage fonctionne.
17. ICONE DE POMPE
Cette icône indique que la pompe de circulation est active.
18. AFFICHAGE DE TEMPERATURE EXTERIEURE
Lorsque cette icône clignote, la température ambiante
extérieure s'affiche. Se reporter à "Mode de relevé de
température" à la page 10 pour plus d'informations.
19. ICONE DE LOI D'EAU
Cette icône indique que la commande adaptera le point de
consigne de température d'eau de sortie automatiquement, sur
la base de la température ambiante extérieure.
k
et
l
9
n
Niveau
Maître Esclave
d
ç
(
é
u
a
Manuel d'utilisation
Permission
Niveau
2
3
(
indiquera
3
