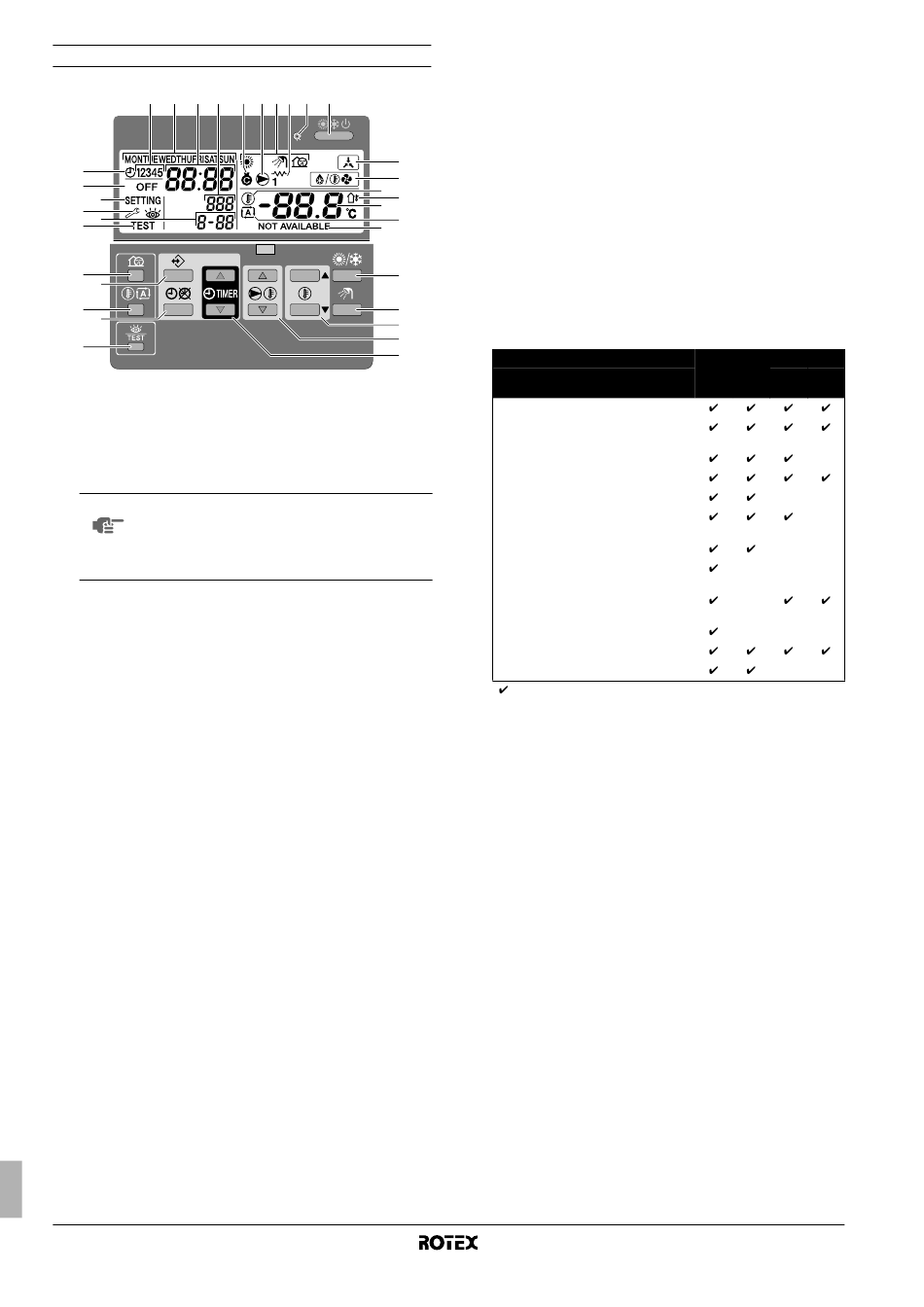

Tlačítka a ikony dálkového ovladače
8 5 6 23
7
9
12
10
22
21
32
27
25
28
26
1. TLAČÍTKO ZAP/VYP y
Tlačítko ON/OFF (ZAP/VYP) spouští a ukončuje činnost
prostorového vytápění.
Stisknutí tlačítka ON/OFF (ZAP/VYP) opakovaně příliš mnoho-
krát těsně po sobě může vyvolat poruchu systému (maximálně
20krát za hodinu).
POZNÁMKA Povšimněte si, že stisknutí tlačítka
žádný vliv na ohřev užitkové vody. Zapínání a
vypínání ohřevu užitkové vody se provádí pouze
pomocí tlačítka
časovače akumulace tepla.
2. PROVOZNÍ LED INDIKÁTOR
Provozní LED indikátor svítí během chlazení nebo topení. Při
poruše tato kontrolka LED bliká. Pokud provozní LED indikátor
nesvítí (OFF), prostorové vytápění je neaktivní i přesto, že
ostatní provozní režimy jsou stále aktivní.
3. IKONY PROVOZNÍHO REŽIMU
Tyto ikony indikují aktuální provozní režimy: prostorové vytápění
( ), ohřev užitkové vody (
h
jistých omezení lze kombinovat různé režimy – například
prostorové vytápění s ohřevem užitkové vody. Odpovídající
ikony režimu se zobrazí současně.
Pokud není nainstalována nádrž na horkou užitkovou vodu,
ikona se nikdy nezobrazí.
w
4. IKONA EXTERNÍHO OVLÁDÁNÍ
Tato ikona sděluje, že venkovní jednotka pracuje v režimu
nuceného provozu. Dokud se tato ikona zobrazuje, dálkový
ovladač nelze používat.
5. INDIKACE DNE V TÝDNU
Tento indikátor sděluje aktuální den v týdnu.
Při čtení nebo programování plánovacího časovače indikátor
zobrazuje nastavený den.
6. DISPLEJ HODIN 8
Displej hodin zobrazuje aktuální čas.
Při čtení nebo programování plánovacího časovače hodiny
zobrazují nastavený čas akce.
7. IKONA PLÁNOVACÍHO ČASOVAČE
Tato ikona informuje o tom, že je aktivní plánovací časovač.
8. IKONY AKCÍ q
Tato ikona uvádí akce programování jednotlivých dní nastavené
plánovacím časovačem.
9. IKONA VYPNUTÍ x
Tato ikona informuje o tom, že je při programování plánovacího
časovače zvolena akce OFF - vypnout.
Návod k obsluze
3
15 17 3 16 2 1
4
14
20
18
11
19
13
33
24
31
30
29
y nemá
w nebo deaktivací plánovacího
0
h , w , s
) nebo tichý režim ( ). V rámci
w s
e
1234567
p
10. NUTNÁ KONTROLA k a l
Tyto ikony informují o tom, že je třeba provést kontrolu zařízení.
Poraďte se s prodejcem.
11. DISPLEJ NASTAVENÍ TEPLOTY
Na tomto displeji se zobrazuje aktuální teplota instalace, a to
výstupní teplota vody nebo aktuální pokojová teplota.
Při změně nastavené hodnoty pokojové teploty bude nová
nastavená hodnota na displeji blikat po dobu 5 sekund, poté
bude obnoveno zobrazení aktuální pokojové teploty.
12. NASTAVENÍ $
Nepoužívá se. Jen pro účely instalace.
13. NENÍ K DISPOZICI n
Tato ikona se zobrazí, kdykoliv uživatel osloví neinstalované
příslušenství nebo nedostupnou funkci. Důvodem nedostupnosti
některé funkce může být nedostatečná úroveň oprávnění nebo
používání dálkového ovladače v řízeném režimu (viz instalační
návod).
Ovládání zapínání a vypínání
Zapínání a vypínání ohřevu horké
užitkové vody
Nastavení výstupní teploty vody
Nastavení teploty v místnosti
Zapínání a vypínání tichého režimu
Zapínání a vypínání podle nastavené
hodnoty závislé na počasí
Nastavení hodin
Naprogramování plánovacího
časovače
Zapínání/vypínání provozu plánovacím
časovačem
Nastavení
Zobrazení chybových kódů
Zkušební provoz
= ovladatelný
14. IKONA REŽIMU ODTÁVÁNÍ / SPOUŠTĚNÍ
Tato ikona sděluje, že je aktivní režim odtávání / spuštění.
15. IKONA KOMPRESORU
ç
Tato ikona informuje o tom, že je aktivní kompresor venkovní
jednotky instalovaného systému.
16. STUPEŇ TOPENÍ (
Je-li nainstalována volitelná topná souprava, ikona
že topení je v provozu.
17. IKONA ČERPADLA é
Tato ikona informuje o tom, že je aktivní oběhové čerpadlo.
18. DISPLEJ VENKOVNÍ TEPLOTY
Jestliže tato ikona bliká, zobrazuje se teplota venkovního
prostředí. Podrobnější popis naleznete v části "Režim odečítání
teploty" na straně 9.
19. IKONA NASTAVENÍ TEPLOTY ZÁVISEJÍCÍ NA POČASÍ
Tato ikona indikuje, že řídící jednotka automaticky přizpůsobí
nastavení výstupní teploty vody podle teploty venkovního
prostředí.
20. IKONA TEPLOTY b
Tato ikona se zobrazuje, pokud se zobrazuje akutální pokojová
teplota nebo nastavená hodnota pokojové teploty.
Tato ikona se zobrazí rovněž v případech, kdy nastavená teplota
je nastavena v režimu programování plánovacího časovače.
Podrobnější popis naleznete v části "Režim odečítání teploty"
na straně 9.
Vnitřní jednotka pro systém tepelných čerpadel vzduch-voda
9
Oprávnění
Řídící Řízený úroveň úroveň
(master) (slave) 2 3
—
— —
—
— —
— — —
—
— — —
— —
d
( sděluje,
u
a
RKHBRD011~016ABV1+Y1
s příslušenstvím
