Gleichzeitige Anforderung von Raumheizungsbetrieb
und Brauchwasser-Aufheizung
Die Einheit kann nicht im Raumheizungsbetrieb sein und gleichzeitig
im Brauchwassertank das Warmwasser aufheizen. Wenn beide
Heizungsarten gleichzeitig angefordert werden, heizt die Einheit 1-
mal bis zur Ausschalttemperatur auf. Während dieser Zeit ist kein
Raumheizungsbetrieb möglich.
Wenn Sie den Raumthermostat der Fernbedienung benutzen:
Sobald im Brauchwassertank
erreicht ist, ist ein weiteres Aufheizen des Brauchwassertanks
vom Raumthermostat der Fernbedienung abhängig, denn die
Raumtemperatur soll nicht zu weit absinken.
Wenn Sie einen externen Raumthermostat benutzen:
Sobald im Brauchwassertank
erreicht ist, ist ein weiteres Aufheizen des Brauchwassertanks
vom externen Raumthermostat abhängig sowie von den
laufenden timergesteuerten Vorgängen, die vom Installateur der
Anlage programmiert worden sind.
Wenn die Vorlauftemperatur durch die Fernbedienung aus-
gesteuert wird:
Sobald im Brauchwassertank
erreicht ist, ist ein weiteres Aufheizen des Brauchwassertanks
von den laufenden timergesteuerten Vorgängen abhängig, die
vom Installateur der Anlage programmiert worden sind.

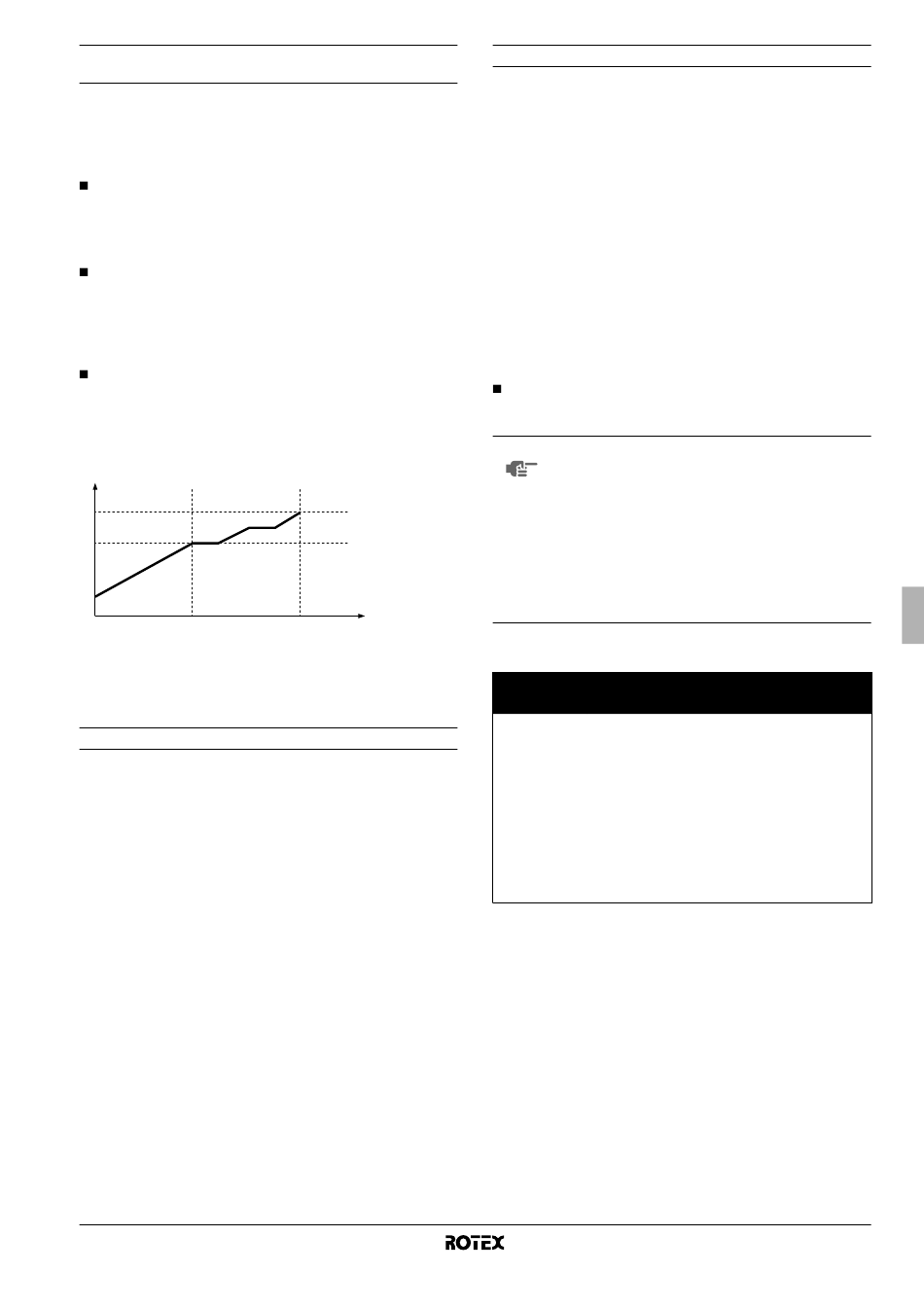

T
A
B
A Speicheraufheiztemperatur
B Ausschalttemperatur Brauchwasseranforderung
t Uhrzeit
T Speicheraufheiztemperatur Brauchwasser

Temperatur-Anzeigemodus

Auf der Fernbedienung können die aktuellen Temperaturwerte
angezeigt werden.
Die Taste ba 5 Sekunden lang drücken.
1
Die Vorlauftemperatur wird angezeigt (die Symbole l und =
und é blinken).
2 Verwenden Sie die Tasten pi und pj für die Anzeige
von:
• die Temperatur des eintretenden Wassers (Rücklauf-
temperatur) (die Symbole l und = blinken und das
Symbol é blinkt langsam)
• die Innentemperatur (die Symbole l und = blinken)
die Außentemperatur (die Symbole l und u blinken)
•
die Temperatur des Brauchwassertanks (die Symbole l
•
und w blinken)
3 Wollen Sie diesen Modus verlassen, die Taste ba erneut
drücken. Wenn kein Tastendruck erfolgt, wird der jeweilige
Anzeigemodus nach 10 Sekunden beendet.
RKHBRD011~016ABV1+Y1
Inneneinheit für Luft-Wasser-Wärmepumpensystem und Optionen
4PW61219-1
die Warmhalte-Temperatur
die Warmhalte-Temperatur
die Warmhalte-Temperatur
t

Betrieb timergesteuerter Funktionen

Bei Betrieb timergesteuerter Funktionen wird der Anlage nach
Zeitplan gesteuert. Die Aktionen, die für den Timer programmiert
sind, werden dann automatisch ausgeführt.
Durch Drücken der Taste prwird der Timer aktiviert (das Symbol
wird angezeigt) oder deaktiviert (das Symbol p wird nicht angezeigt).

Raumheizung

Siehe "Raumheizungsbetrieb programmieren" auf Seite 13.
Für jeden Tag in der Woche können 5 Aktionen programmiert
werden, insgesamt also 35.
Der Raumheizungsbetrieb kann auf 2 Arten programmiert werden:
für Regulierung gemäß Temperatur-Sollwerten (für die Vorlauf-
temperatur und die Raumtemperatur) oder in Form von Ein- und
Ausschalten des Raumheizungsbetriebs.
Die Festlegung der gewünschten Methode erfolgt durch bauseitige
Einstellungen. Wie bauseitige Einstellungen durchgeführt werden,
wird detailliert im Kapitel "Bauseitige Einstellungen" auf Seite 16
beschrieben.
[0-03] Status: legt fest, ob bei der Timer-Programmierung des
Raumheizungsbetriebs Befehle zum Ein- und Ausschalten
verwendet werden können.
HINWEIS Standardmäßig ist die Methode freigeschaltet, bei der
der Raumheizungsbetrieb
Sollwerten geregelt wird (Methode 1), so dass also nur
Temperaturveränderungen nach Zeitplan festgelegt
werden können (keine EIN/AUS-Instruktionen).
Der Vorteil dieser Methode ist, dass Sie bei Bedarf
einfach den Raumheizungsbetrieb
können, indem Sie die Taste y drücken, ohne dass
dadurch der automatische Betrieb zur Warmwasser-
bereitung und -speicherung deaktiviert wird (z.B. im
Sommer, wenn kein Raumheizbedarf besteht).
Die folgenden Tabellen zeigen, was bei den 2 Methoden der
Timerprogrammierung geschieht.
Methode 1
[0-03]=1
(Standard) Raumheizung auf Basis von Temperatur-Sollwerten
Während des Während des Timerbetriebs leuchtet die Betriebs-LED
Betriebs kontinuierlich.
Bei Drücken der Der Timer für Raumheizung stellt seinen Betrieb ein und
Taste y bleibt inaktiv.
Der Regler wird ausgeschaltet (die Betriebs-LED brennt
nicht mehr).
Das Timer-Symbol wird jedoch weiterhin angezeigt, was
bedeutet, dass die Warmwasserbereitung
(Brauchwasser) weiterhin freigeschaltet ist.
Bei Drücken der Der Timer für Raumheizung und Warmwasserbereitung
Taste r/p
stellt seinen Betrieb ein und bleibt inaktiv, auch die
geräuscharme Betriebsart wird eingestellt.
Das Timer-Symbol wird nicht mehr angezeigt.
(a) Für Vorlauftemperatur und/oder Raumtemperatur
p
nach Temperatur-
ausschalten
(a)
Bedienungsanleitung
10
