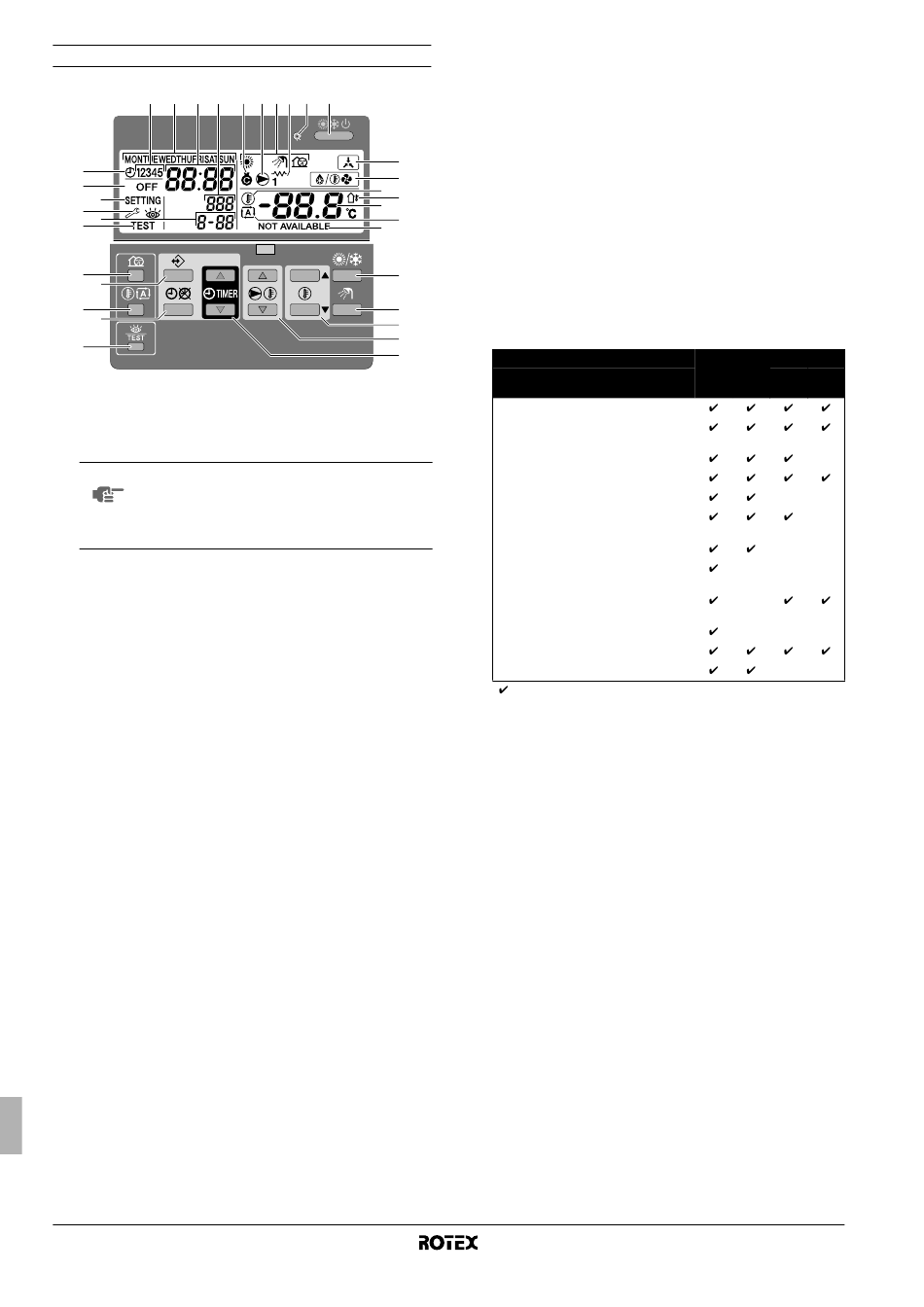

Butoanele şi pictogramele telecomenzii
8 5 6 23
7
9
12
10
22
21
32
27
25
28
26
1. BUTONUL ON/OFF (pornire/oprire)
Butonul ON/OFF porneşte sau opreşte încălzirea spaţiului.
Apăsarea consecutivă de prea multe ori a butonului ON/OFF
poate cauza defectarea sistemului (maxim 20 de ori pe oră).
Reţineţi că apăsarea butonului
NOTĂ
influenţă asupra încălzirii apei menajere. Încăl-
zirea apei menajere este cuplată sau decuplată cu
ajutorul butonului
temporizatorului de program pentru stocare.
2. LED-UL INDICATOR AL FUNCŢIONĂRII
LED-ul indicator al funcţionării este luminat în timpul funcţionării
în modul de încălzire a spaţiului. LED-ul clipeşte dacă survine o
defecţiune. Când LED-ul este stins, încălzirea spaţiului este
inactivă în timp ce celelalte moduri de funcţionare pot fi încă
active.
3. PICTOGRAME DE MOD DE FUNCŢIONARE
Aceste pictograme indică modul de funcţionare curent: încăl-
zirea spaţiului ( h ), încălzirea apei menajere (
silenţios ( ). În anumite limite, diferitele moduri pot fi combi-
s
nate, de ex. încălzirea spaţiului şi încălzirea apei menajere.
Pictogramele corespunzătoare modurilor respective vor fi
afişate simultan.
Dacă rezervorul de apă menajeră nu este instalat, pictograma
nu va fi afişată niciodată.
w
4. PICTOGRAMA CONTROLULUI EXTERN
Această pictogramă indică funcţionarea unităţii exterioare într-
un mod de exploatare forţată. Cât timp este afişată această
pictogramă, telecomanda nu poate fi acţionată.
5. INDICATORUL ZILEI SĂPTĂMÂNII
Acest indicator prezintă ziua curentă a săptămânii.
La citirea sau programarea temporizatorului de program,
indicatorul prezintă ziua stabilită.
6. ECRANUL CEASULUI 8
Ecranul ceasului afişează ora curentă.
La citirea sau programarea temporizatorului de program,
ecranul ceasului afişează ora acţiunii.
7. PICTOGRAMA TEMPORIZATORULUI DE PROGRAM
Această pictogramă indică activarea temporizatorului de
program.
8. PICTOGRAME DE ACŢIUNI
Aceste pictograme indică programarea acţiunilor pentru fiecare
zi a temporizatorului de program.
9. PICTOGRAMA OFF (decuplat)
Această pictogramă indică faptul este selectată acţiunea OFF
când se programează temporizatorul de program.
Manual de exploatare
3
15 17 3 16 2 1
4
14
20
18
11
19
13
33
24
31
30
29
y
nu are nici o
y
w şi/sau prin dezactivarea
0
h , w , s
w ) sau modul
e
1234567
p
q
x
10. INSPECŢIE NECESARĂ k
Aceste pictograme indică necesitatea inspectării instalaţiei.
Consultaţi distribuitorul.
11. AFIŞAJUL TEMPERATURII
Afişajul indică temperatura curentă din instalaţie, fie temperatura
apei la ieşire, fie temperatura efectivă din încăpere.
La modificarea valorii de referinţă a temperaturii încăperii,
valoarea de referinţă va clipi timp de 5 secunde şi va reveni apoi
la temperatura efectivă a încăperii.
12. SETARE $
Nu este folosit. Numai pentru instalare.
13. NEDISPONIBIL n
Această pictogramă este afişată ori de câte ori este abordată o
opţiune neinstalată sau o funcţie nu este disponibilă. O funcţie
nedisponibilă poate însemna un nivel de autorizare insuficient
sau poate însemna că este utilizată o telecomandă secundară
(vezi manualul de instalare).
Pornirea/oprirea funcţionării
Pornirea/oprirea operaţiunii de încălzire
a apei menajere
Setarea temperaturii apei la ieşire
Setarea temperaturii încăperii
Pornirea/oprirea modului silenţios
Pornirea/oprirea funcţionării cu
valoarea de referinţă funcţie de vreme
Potrivirea ceasului
Programarea temporizatorului de
program
Cuplarea/decuplarea temporizatorului
de program
Reglaje locale
Afişajul codului de erori
Proba de funcţionare
= acţionabil
14. PICTOGRAMA MODULUI DE DEZGHEŢARE/PUNERE ÎN
FUNCŢIUNE d
Această pictogramă indică
dezgheţare/punere în funcţiune este activ.
15. PICTOGRAMA COMPRESOR
Această pictogramă indică faptul că compresorul din unitatea
exterioară a instalaţiei este activ.
16. ÎNCĂLZITOR TREAPTA (
Dacă este instalat setul încălzitor opţional, pictograma
funcţionarea încălzitorului.
17. PICTOGRAMA POMPĂ é
Această pictogramă indică faptul că pompa de recirculare este activă.
18. AFIŞAJUL TEMPERATURII DIN EXTERIOR
Când această pictogramă clipeşte, este afişată temperatura
mediului înconjurător exterior. Consultaţi "Modul de citire a
temperaturii" la pagina 10 pentru informaţii suplimentare.
19. PICTOGRAMA VALORII DE REFERINŢĂ FUNCŢIE DE
VREME a
Această pictogramă arată că regulatorul va adapta automat
valoarea de referinţă a temperaturii apei la ieşire pe baza
temperaturii mediului înconjurător exterior.
20. PICTOGRAMA TEMPERATURĂ
Această pictogramă este afişată când sunt prezentate temperatura
efectivă a încăperii sau valoarea de referinţă a temperaturii încăperii.
Pictograma este de asemenea afişată când valoarea de
referinţă a temperaturii este setată în modul de programare a
temporizatorului de program. Consultaţi "Modul de citire a
temperaturii" la pagina 10 pentru informaţii suplimentare.
Unitate interioară pentru sistem de pompă termică aer la apă şi opţiuni
şi l
9
Autorizare
Princi- Secun- nivelul nivelul
pală dară 2 3
—
— —
—
— —
— — —
—
— — —
— —
faptul că modul
ç
( indică
u
b
