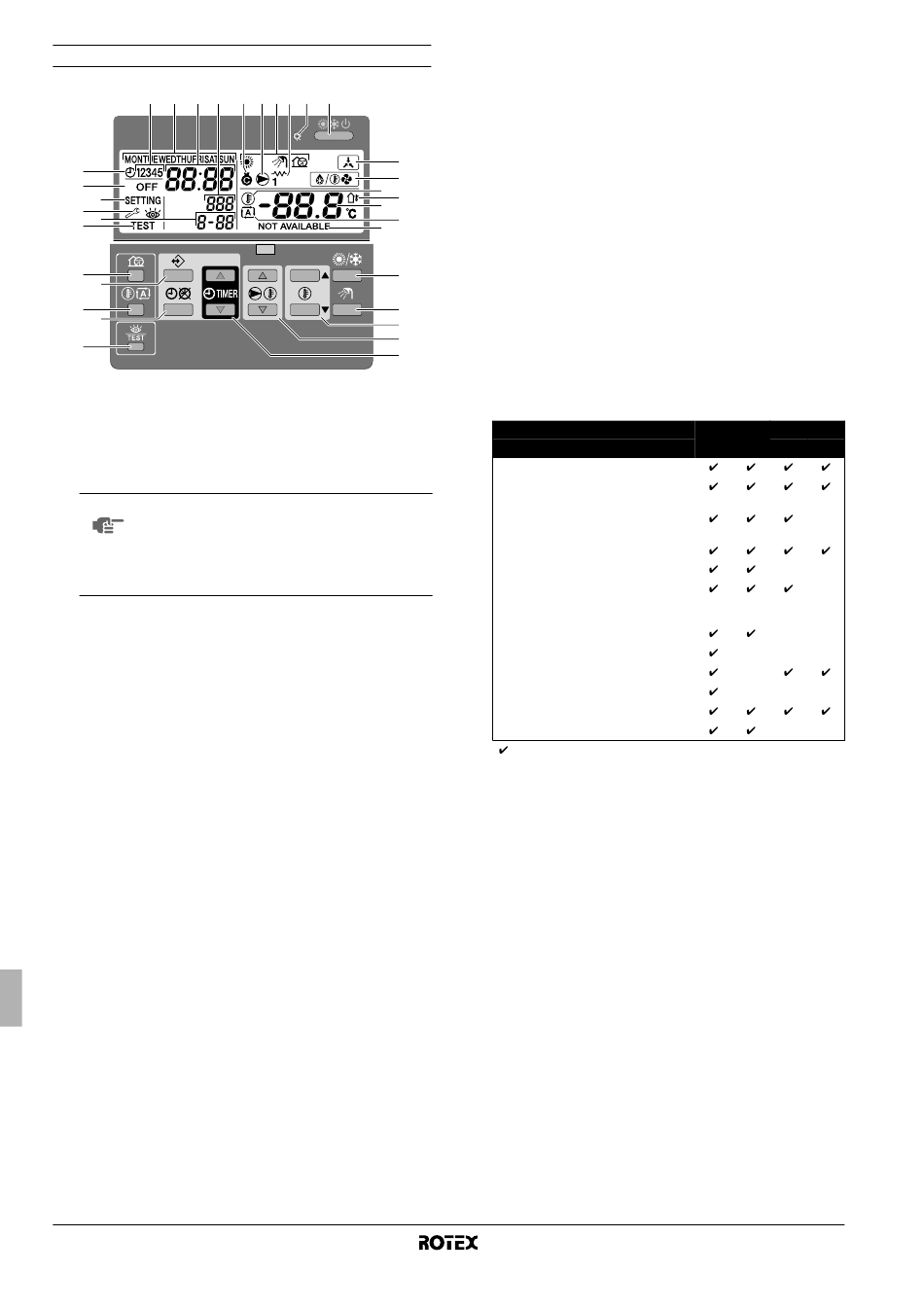

Botões e ícones do controlo remoto
8 5 6 23
7
9
12
10
22
21
32
27
25
28
26
1. BOTÃO DE LIGAR E DESLIGAR
O botão de ligar e desligar inicia e pára o aquecimento
ambiente.
Carregando demasiadas vezes seguidas no botão de ligar e
desligar pode provocar um funcionamento anómalo do sistema
(máximo: 20 vezes por hora).
NOTA Tenha em atenção que carregar no botão
tem qualquer influência sobre o aquecimento de
águas domésticas. O aquecimento de águas
domésticas só é activado ou desactivado através
do botão w e/ou desactivação do temporizador
de armazenamento.
2. LED DE FUNCIONAMENTO
O LED de funcionamento está aceso durante o aquecimento
ambiente. Fica intermitente em caso de anomalia. Quando o
LED está apagado, o aquecimento ambiente fica inactivo,
embora possam ainda estar activos outros modos de
funcionamento.
3. ÍCONES DE MODO DE FUNCIONAMENTO
Estes ícones indicam o(s) modo(s) de funcionamento activo(s):
aquecimento ambiente ( ), aquecimento de águas domésticas
h
( w ) ou modo de baixo ruído (
estabelecidos, é possível combinar modos diferentes. Por
exemplo, aquecimento do ambiente e aquecimento de águas
domésticas. Os ícones dos modos respectivos acendem-se
simultaneamente.
Se não tiver sido instalado o tanque de água quente doméstica,
o ícone w nunca é apresentado.
4. ÍCONE DE CONTROLO EXTERNO
Este ícone indica que a unidade de exterior está activa em
funcionamento forçado. Enquanto estiver visível este ícone, não
é possível utilizar o controlo remoto.
5. INDICADOR DO DIA DA SEMANA
Este indicador mostra o dia da semana.
Durante a leitura ou programação do temporizador, este
indicador mostra o dia regulado.
6. VISOR DO RELÓGIO 8
O relógio apresenta a hora actual.
Durante a leitura ou programação do temporizador, o relógio
mostra a hora da acção.
7. ÍCONE DO TEMPORIZADOR
Indica que o temporizador se encontra activo.
8. ÍCONES DE ACÇÃO q
Estes ícones indicam as acções programadas no temporizador
para cada dia.
Manual de operações
3
15 17 3 16 2 1
4
14
20
18
11
19
13
33
24
31
30
29
y
y não
0
h , w , s
s ). Dentro dos limites
e
1234567
p
9. ÍCONE DE DESLIGADO x
Indica que a acção de desligar foi escolhida durante a
programação do temporizador.
10. INSPECÇÃO NECESSÁRIA
Indicam que é necessário inspeccionar a unidade instalada.
Contacte o seu representante.
11. VISOR DE TEMPERATURA
Este visor indica a temperatura
(temperatura de saída da água ou temperatura efectiva da
divisão).
Ao modificar o ponto de regulação da temperatura da divisão,
este fica intermitente por 5 segundos e depois regressa à
temperatura efectiva da divisão.
12. REGULAÇÃO $
Não utilizado. É apenas para efeitos de instalação.
13. NÃO DISPONÍVEL n
É apresentado sempre que é solicitada uma opção que não
está instalada ou uma função que não está disponível. Uma
função indisponível pode indicar um nível de permissões
insuficiente ou que está a utilizar um controlo remoto
secundário (consulte o manual de instalação).
Ligar/Desligar o funcionamento
Ligar/Desligar o aquecimento de águas
domésticas
Regulação da temperatura de saída de
água
Regulação da temperatura da divisão
Ligar/Desligar o modo de baixo ruído
Ligar/Desligar o funcionamento do
ponto de regulação dependente das
condições climatéricas
Regulação do relógio
Programação do temporizador
Ligar/Desligar o temporizador
Regulações locais
Visor do código de erro
Teste de funcionamento
= disponível
14. ÍCONE DE MODO DE ARRANQUE/DESCONGELAMENTO
d
Indica que está activo
descongelamento.
15. ÍCONE DO COMPRESSOR
Indica que o compressor da unidade de exterior da instalação
está activo.
16. ESTÁGIO DO AQUECEDOR
Se o kit opcional de aquecedor estiver instalado, o ícone
indica que o aquecedor está a trabalhar.
17. ÍCONE DA BOMBA é
Indica que está activa a bomba de circulação.
18. INDICAÇÃO DA TEMPERATURA EXTERIOR
Quando este ícone está intermitente, está a ser apresentada a
temperatura ambiente exterior. Consulte "Modo de leitura da
temperatura" na página 10 para mais informações.
19. PONTO DE REGULAÇÃO DEPENDENTE DAS CONDIÇÕES
CLIMATÉRICAS a
Indica que o controlador adapta automaticamente o ponto de
regulação da temperatura de saída da água, a partir da
temperatura ambiente exterior.
Unidade interior para o sistema de bomba de calor ar/água e opções
k e l
9
actual da instalação
Permissão
Prin- Secun-
cipal dário nível 2 nível 3
—
— —
—
— —
— — —
—
— — —
— —
o modo de arranque
ç
(
u
RKHBRD011~016ABV1+Y1
4PW61219-1
ou
(
