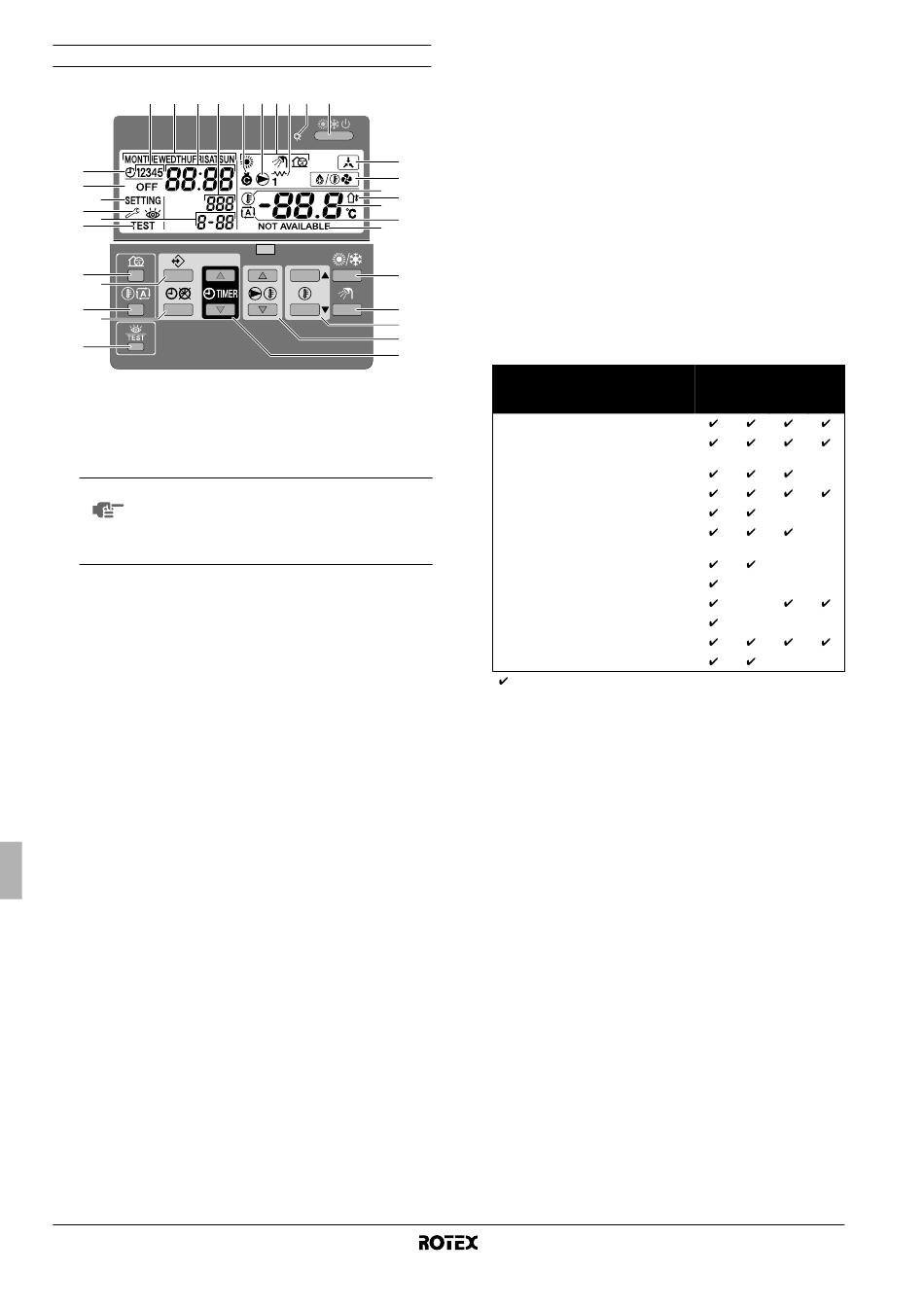

Knoppen en symbolen op de afstandsbediening

8 5 6 23
7
9
12
10
22
21
32
27
25
28
26
1. AAN/UIT-KNOP y
De AAN/UIT-knop start of stopt het verwarmen van ruimten.
Door te dikwijls achtereenvolgens op de AAN/UIT-knop te
drukken kan een storing in het systeem ontstaan (maximaal
20 keer per uur).
LET OP De y -knop heeft geen invloed op de verwar-
ming van warm water voor huishoudelijk gebruik.
Het verwarmen van water voor huishoudelijk
gebruik wordt alleen in- of uitgeschakeld met de
w -knop en/of door de opslagtimer te deactiveren.
2. BEDRIJFS-LED
0
De bedrijfs-led brandt tijdens het verwarmen van ruimten. De led
knippert wanneer zich een storing voordoet. Wanneer de led
niet brandt, is het verwarmen van ruimten niet actief terwijl de
andere werkingsstanden nog wel actief kunnen zijn.
3. WERKINGSSTANDSYMBOLEN
Deze symbolen geven de actuele werkingsstand(en) aan:
verwarmen van ruimten (
huishoudelijk gebruik ( ) of geluidsarme stand (
w
bepaalde beperkingen kunnen verschillende standen worden
gecombineerd, bijv. verwarmen van ruimten en verwarmen van
water voor huishoudelijk
symbolen voor de stand worden dan tegelijk weergegeven.
Als de tank voor warm water voor huishoudelijk gebruik niet
geïnstalleerd is, wordt het symbool
4. SYMBOOL EXTERNE BESTURING
Dit symbool geeft aan dat de buitenunit in gedwongen werking
werkt. De afstandsbediening kan niet worden gebruikt zolang dit
symbool wordt weergegeven.
5. DAG VAN DE WEEK-INDICATOR
Deze indicator geeft de dag van de week weer.
De indicator geeft de ingestelde dag weer wanneer u de
weektimer raadpleegt of programmeert.
6. KLOKWEERGAVE 8
Het klokdisplay geeft de huidige tijd weer.
Het klokdisplay geeft de actietijd weer wanneer u de weektimer
raadpleegt of programmeert.
7. WEEKTIMERSYMBOOL p
Dit symbool geeft aan dat de weektimer ingeschakeld is.
8. ACTIESYMBOLEN q
Deze symbolen geven de programmeeracties voor elke dag van
de weektimer aan.
9. UIT-SYMBOOL x
Dit symbool geeft aan de UIT-actie is geselecteerd wanneer u
de weektimer programmeert.
Gebruiksaanwijzing
3
15 17 3 16 2 1
4
14
20
18
11
19
13
33
24
31
30
29
h , w , s
), verwarmen van water voor
h
). Binnen
s
gebruik. De overeenkomstige
nooit weergegeven.
w
e
1234567
10. INSPECTIE VEREIST k en
Deze symbolen geven aan dat een inspectie van de installatie
vereist is. Raadpleeg uw verdeler.
11. TEMPERATUURWEERGAVE
Op het display wordt de actuele temperatuur van de installatie
weergegeven (temperatuur
kamertemperatuur).
Wanneer u het instelpunt van de kamertemperatuur verandert,
knippert het instelpunt 5 seconden, waarna de actuele kamer-
temperatuur weer wordt weergegeven.
12. INSTELLING $
Niet gebruikt. Alleen voor installatiedoeleinden.
13. NIET BESCHIKBAAR n
Dit symbool verschijnt wanneer een niet-geïnstalleerde optie
wordt aangesproken of een functie niet beschikbaar is. Een niet
beschikbare functie kan wijzen op een te laag gebruikersniveau
of kan betekenen dat een slave-afstandsbediening wordt
gebruikt (zie montagehandleiding).
Werking AAN/UIT
Werking verwarmen van water voor
huishoudelijk gebruik AAN/UIT
Temperatuur uittredend water instellen
Kamertemperatuur instellen
Geluidsarme stand AAN/UIT
Werking weersafhankelijk instelpunt
AAN/UIT
Klok instellen
Weektimer programmeren
Werking weektimer AAN/UIT
Lokale instellingen
Weergave foutcodes
Testwerking
= bruikbaar
14. SYMBOOL ONTDOOI-/OPSTARTSTAND
Dit symbool geeft aan dat de ontdooi-/opstartstand actief is.
15. COMPRESSORSYMBOOL
Dit symbool geeft aan de compressor in de buitenunit van de
installatie actief is.
16. VERWARMINGSTRAP (
Als de optie verwarmingskit geïnstalleerd is, geeft het
symbool aan dat de verwarming werkt.
17. POMPSYMBOOL é
Dit symbool geeft aan dat de circulatiepomp actief is.
18. WEERGAVE BUITENTEMPERATUUR
Wanneer dit symbool knippert, wordt de buitentemperatuur
weergegeven. Zie "Stand temperatuuruitlezing" op pagina 9
voor meer informatie.
19. SYMBOOL WEERSAFHANKELIJK INSTELPUNT
Dit symbool geeft aan dat de controller het temperatuur-
instelpunt uittredend water automatisch aanpast op basis van de
buitentemperatuur.
20. TEMPERATUURSYMBOOL
Dit symbool staat op het display wanneer de actuele kamer-
temperatuur of het instelpunt
weergegeven.
Het symbool verschijnt ook wanneer het temperatuurinstelpunt
is ingesteld in de programmeerstand van de weektimer. Zie
"Stand temperatuuruitlezing" op pagina 9 voor meer informatie.
21. TESTSTANDSYMBOOL t
Dit symbool geeft aan dat de unit in de teststand staat.
Binnenunit voor lucht-water-warmtepompsysteem en opties
l
9
uittredend water of actuele
Gebruiker
niveau niveau
Master Slave 2 3
—
— —
—
— —
— — —
—
— — —
— —
d
ç
u
a
b
kamertemperatuur wordt
