Eliminazione di un giorno della settimana
1 Premere il pulsante < per accedere alla modalità di
programmazione/consulto.
2 Selezionare la modalità operativa da eliminare utilizzando i
pulsanti pi e pj.
La modalità in uso è indicata dall'icona lampeggiante.
Premere il pulsante < per confermare la modalità selezionata.
3
Il giorno corrente lampeggia.
4 Selezionare il giorno da eliminare utilizzando i pulsanti pi e
pj.
Il giorno selezionato lampeggia.
5 Premere contemporaneamente i pulsanti < e ba per 5 secondi
per eliminare il giorno selezionato.

Funzionamento dell'allarme remoto opzionale

È possibile collegare un PCB con I/O digitale EKRP1HBA opzionale
all'unità interna da utilizzare per monitorare a distanza il sistema. La
scheda di indirizzo dispone di 3 uscite senza tensione:
Uscita 1 = THERMO ON/OFF
questa uscita viene attivata quando l'unità è nella modalità di
riscaldamento dell'ambiente.
Uscita 2 = ALARM OUTPUT
questa uscita viene attivata quando l'unità si trova in stato di
errore.
Uscita 3 = DOMESTIC HOT WATER MODE ON/OFF
questa uscita viene attivata quando l'unità è nella modalità di
riscaldamento dell'acqua per usi domestici.
Per ulteriori informazioni sui collegamenti elettrici dell'optional,
consultare lo schema elettrico dell'unità.

Utilizzo del comando a distanza opzionale

Se oltre al comando a distanza principale viene installato un
comando a distanza opzionale, il comando principale (primario) può
accedere a tutte le impostazioni, mentre quello opzionale
(secondario) non può accedere alle impostazioni di programmazione
e dei parametri.
Per ulteriori informazioni, consultare il manuale di installazione.

Impostazioni in loco

La configurazione del sistema Rotex avviene mediante impostazioni
in loco.
In questo manuale d'uso sono spiegate tutte le impostazioni in loco
relative al funzionamento dell'unità e alle esigenze dell'utente. Un
elenco di tutte queste impostazioni in loco, comprensivo di valori
predefiniti, è fornito in "Tabella delle impostazioni in loco" a
pagina 16. Nello stesso elenco sono state inserite 2 colonne per
registrare la data e il valore delle impostazioni in loco modificate
rispetto al valore predefinito.
Per un elenco completo delle impostazioni in loco, consultare il
manuale di installazione.
Tutte le impostazioni in loco sono accessibili e programmabili
dall'interfaccia dell'utente sull'unità interna.
Ad ogni impostazione in loco è assegnato un codice o numero di tre
cifre (ad esempio [5-03]), indicato sul display dell'interfaccia
dell'utente. La prima cifra [5] indica il "primo codice" o il gruppo di
impostazioni in loco; la seconda e la terza cifra [03] insieme indicano
il "secondo codice".
RKHBRD011~016ABV1+Y1
Unità interna per sistema a pompe di calore aria-acqua e optional
4PW61219-1

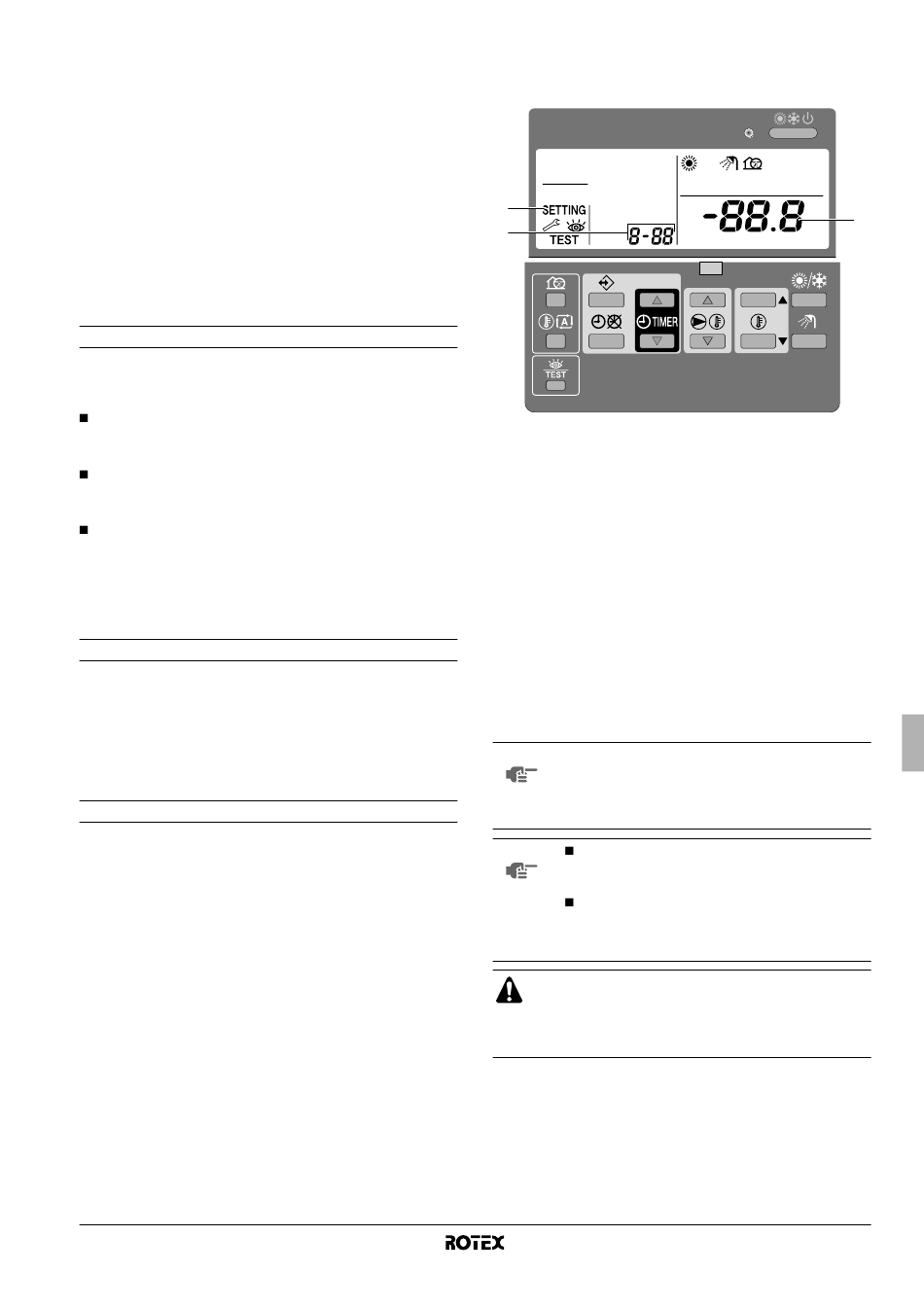

Procedura

Per modificare una o più impostazioni in loco, attenersi alla
procedura riportata di seguito.
3
2
1 Premere il pulsante z per almeno 5 secondi per accedere alla
MODALITÀ DI IMPOSTAZIONE IN LOCO.
Viene visualizzata l'icona $ (3). Il codice dell'imposta-
zione in loco attualmente selezionato è indicato da ; (2); il
valore impostato è visualizzato a destra - (1).
Premere il pulsante ébi per selezionare il primo codice per
2
l'impostazione in loco.
3 Premere il pulsante ébj per selezionare il secondo codice
per l'impostazione in loco.
Premere i pulsanti pfi e pfj per cambiare il
4
valore impostato per l'impostazione in loco selezionata.
5 Per salvare il nuovo valore, premere il pulsante pr.
6 Ripetere i passi da 2 a 4 per cambiare le altre impostazioni in
loco secondo necessità.
7 Al termine, premere il pulsante z per uscire dalla MODALITÀ
DI IMPOSTAZIONE IN LOCO.
NOTA Le modifiche apportate a una specifica impostazione
in loco vengono memorizzate solo se si preme il
pulsante pr. La modifica apportata viene annullata se
si immette un nuovo codice di impostazione in loco o si
preme il pulsante z.
NOTA Prima della spedizione, i valori devono essere
impostati come
impostazioni in loco" a pagina 16.
All'uscita dalla MODALITÀ DI IMPOSTAZIONE IN
LOCO, durante l'inizializzazione dell'unità sul
display LCD del sistema di comando a distanza
potrebbe essere visualizzata l'indicazione "88".
Mentre si scorrono le impostazioni in loco, è possibile
notare che vi sono più impostazioni in loco di quante ve ne
siano descritte in "Tabella delle impostazioni in loco" a
pagina 16. Tali impostazioni
applicabili e non possono essere cambiate.
1
indicato in "Tabella delle
in loco non sono
