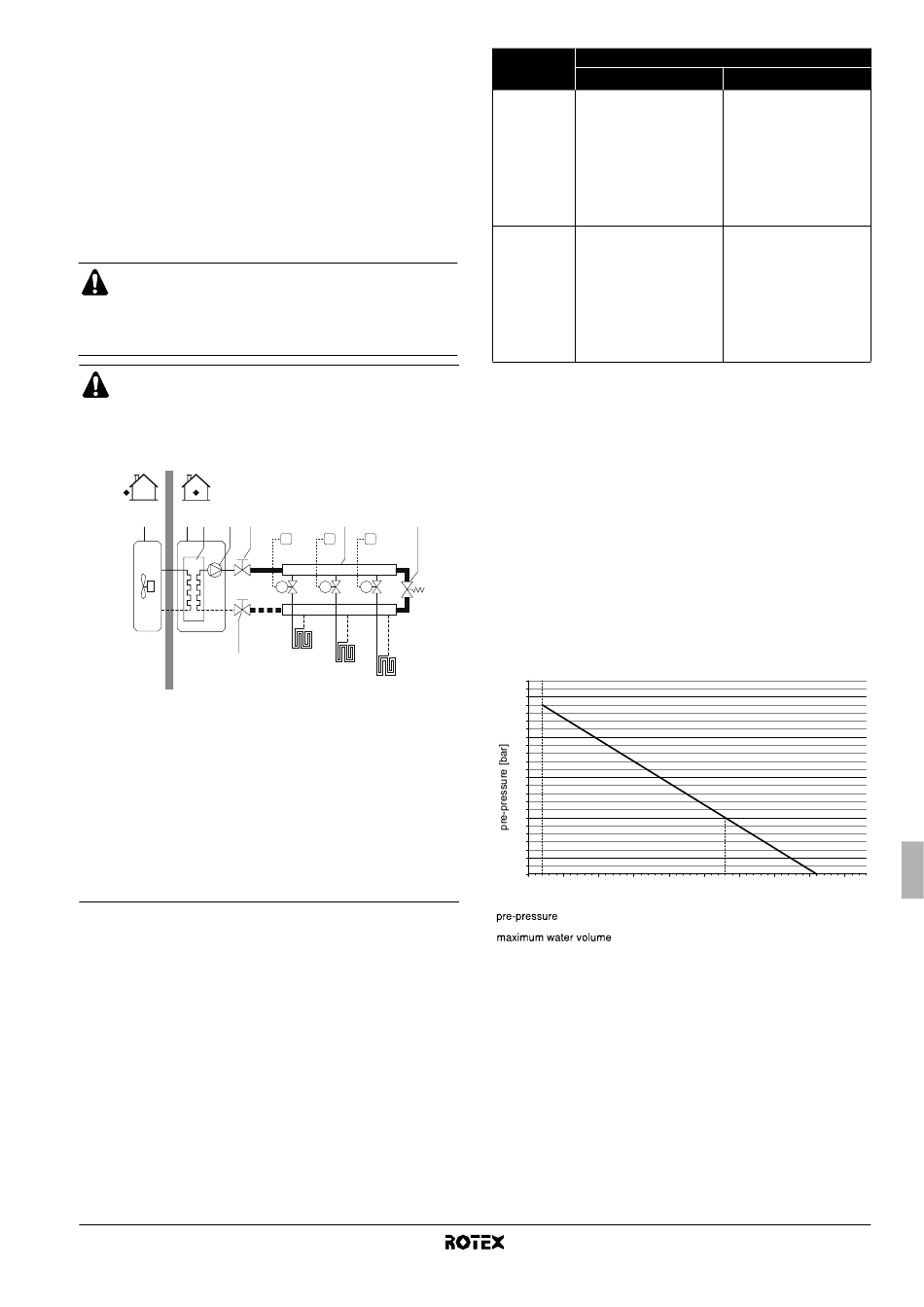

Vérification du volume d'eau et de la pré-pression du
vase d'expansion
L'unité est équipée d'un vase d'expansion de 10 litres qui présente
une pré-pression de défaut de 1 bar.
Pour garantir le fonctionnement adéquat de l'unité, il se peut que la
pré-pression du vase d'expansion nécessite un ajustement et que les
volumes d'eau minimum et maximum soient vérifiés.
1 Vérifier que le volume d'eau total dans l'installation, à l'exclusion
du volume d'eau interne de l'unité intérieure, est de 20 l
minimum. Se reporter à "Spécifications techniques" à la
page 30 pour connaître le volume d'eau interne de l'unité
intérieure.
Dans la plupart des applications, le volume d'eau minimum
donnera un résultat satisfaisant.
Cependant, dans des procédés ou locaux critiques avec
une charge thermique
supplémentaire peut être nécessaire.
Lorsque la circulation dans chaque boucle de chauffage
d'espace est contrôlée par les vannes commandées à
distance, il est important que ce volume minimal d'eau soit
maintenu, même si toutes les vannes sont fermées.
Exemple
1 2 3 4 5
7
1 Unité extérieure
2 Unité intérieure
3 Echangeur thermique
4 Pompe
5 Vanne d'arrêt
6 Collecteur (non fourni)
7 Vanne d'arrêt
2 A l'aide du tableau ci-dessous, déterminer si la pré-pression du
vase d'expansion nécessite un réglage.
3 A l'aide du tableau et des instructions ci-dessous, déterminer si
le volume d'eau total dans l'installation est en dessous du
volume d'eau maximal autorisé.
RKHBH/X016AB
Unité intérieure pour système de pompe à chaleur air à eau
4PW50205-1A
élevée, un volume d'eau
6 8
T1 T2 T3
M1 M2 M3
FHL1
FHL2
FHL3
8 Vanne de dérivation
(non fournie)
FHL1..3 Boucle de chauffage
au sol (non fournie)
T1..3 Thermostat d'ambiance
individuel (non fourni)
M1..3 Vanne motorisée
individuelle vers boucle
de contrôle FHL1
(non fournie)
Différence de Volume d'eau
hauteur
(a)
≤280 l
d'installation
Aucun réglage de
≤7 m
pré-pression requis
Actions requises:
• la pré-pression doit être
augmentée, calculer en
fonction de "Calcul de la
pré-pression du vase
>7 m
d'expansion"
• vérifier si le volume d'eau
est inférieur au volume
d'eau maximal autorisé
(utiliser le graphique
ci-dessous)
(a) Différence de hauteur d'installation: hauteur de différence (m) entre le point le
plus eau du circuit d'eau et l'unité intérieure. Si l'unité est située au point le plus
haut de l'installation, la hauteur d'installation est considérée à 0 m.
Calcul de la pré-pression du vase d'expansion
La pré-pression (Pg) à régler dépend de la différence de hauteur
d'installation maximale (H) et est calculée comme ci-dessous:
Pg=(H/10+0,3) bar
Vérification du volume d'eau maximal autorisé
Pour déterminer le volume d'eau autorisé maximal dans l'ensemble
du circuit, procéder comme suit:
1 Déterminer le volume d'eau maximal correspondant à la
pré-pression calculée (Pg) à l'aide du graphique ci-dessous.
2 Vérifier que le volume d'eau total dans l'ensemble du circuit
d'eau est inférieur à cette valeur.
Si ce n'est pas le cas, le vase d'expansion à l'intérieur de l'unité
intérieure est trop petit pour l'installation.
2.5
2
1.5
1
0.5
0.3
0 20 50 100 150 200
maximum water volume [l]
= pré-pression
= volume d'eau maximal
Exemple 1
L'unité intérieure est installée 5 m en dessous du point le plus élevé
du circuit d'eau. Le volume d'eau total dans le circuit d'eau est de
100 l.
Dans cet exemple, aucune action ou réglage n'est requis.
>280 l
Actions requises:
• la pré-pression doit être
diminuée, calculer en
fonction de "Calcul de la
pré-pression du vase
d'expansion"
• vérifier si le volume d'eau
est inférieur au volume
d'eau maximal autorisé
(utiliser le graphique
ci-dessous)
Vase d'expansion de l'unité
trop petit pour l'installation.
250 300 350 400 450
