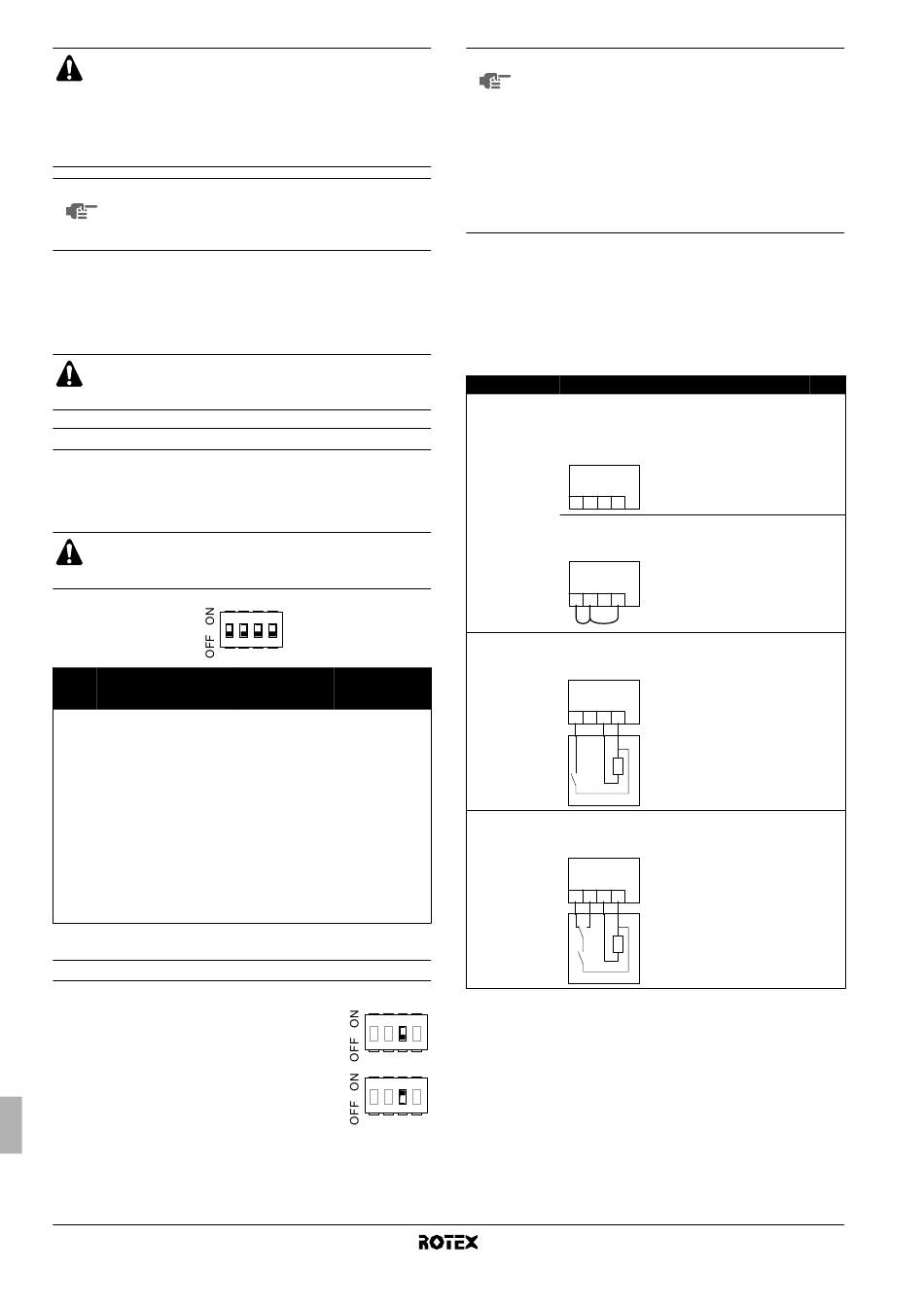

Ekipman indirimli elektrik
bağlandığında, indirimli elektrik tarifesi güç kaynağı
kesintisiz güç besleme tipinde olması halinde (yukarıda
tip 1 olarak gösterildiği şekilde) saha ayarları [D-01] ile
[D-01] ve [D-00]'ın her ikisi de değiştirilir. Bkz. "Saha
ayarları" bölümündeki
kaynağı" sayfa 21.
NOT İndirimli elektrik
beslemesinin kesintiye uğramadığı türden olması
durumunda ünite kapanmaya zorlanacaktır. Güneş
enerji pompasının kontrol edilmesi hala mümkündür.
İlk çalıştırma ve konfigürasyon
İç ünite, montaj ortamına (dış hava, takılan opsiyonlar, vs.) ve
kullanıcı düzeyine uyum için montajcı tarafından yapılandırılmalıdır.
Bu bölümde yer alan bütün bilgilerin montajcı tarafından
sırasıyla okunması ve sistemin uygulanabilir şekilde
düzenlenmesi önemlidir.
DIP anahtar ayarlarına genel bakış
SS2 DIP anahtarı, anahtar kutusunun PCB'si üzerinde yer alır (bkz.
"Anahtar kutusu ana elemanları" sayfa 7) ve kullanım sıcak suyu
depo montajı, oda termostatı bağlantısı ve pompa çalışmasının
konfigürasyonuna imkan tanır.
Anahtar kutusu servis panelini açmadan ve DIP anahtar
ayarlarında değişiklik yapmadan önce güç kaynağını
kesin.
1
DIP
anahtarı
SS2 Tanım
1 Montajcı için ilgili değil
2 Kullanım sıcak suyu depo
montajı (bkz. "Kullanım
sıcak suyu deposu
kurulum konfigürasyonu"
sayfa 16)
3 Oda termostatı bağlantısı
(bkz. "Oda termostatı
montaj konfigürasyonu"
sayfa 15)
(a)
4 Bu ayar aynı anda daha
çok hacim ısıtma/soğutma
ve kullanım suyu ısıtma
talebi olduğunda işletim
moduna karar verir.
(a) sadece DIP anahtar 2 = AÇIK olması durumunda geçerlidir
Oda termostatı montaj konfigürasyonu
■
İç üniteye oda termostatı
olmadığında, geçiş anahtarı SS2-3 KAPALI
olarak ayarlanmalıdır.
■
İç üniteye oda termostatı bağlı olduğunda,
geçiş anahtarı SS2-3
ayarlanmalıdır.
■
Pompanın art arda açılıp kapanarak (takırdama) kullanım
ömrünün etkilenmesini önlemek için, oda termostatı üzerinde
tepki gecikmesi yaklaşık olarak ayarlanmalıdır.
Montaj kılavuzu
15
tarifesi güç kaynağına
"[D] İndirimli elektrik tarifesi güç
tarifesi güç kaynağının, güç
2 3 4
AÇIK KAPALI
— (Varsayılan)
Kurulu Kurulu değil
(Varsayılan)
Oda termostatı Oda termostatı
bağlı bağlı değil
(Varsayılan)
Isıtma/soğutma Öncelik yok
önceliği (Varsayılan)
bağlı
1 2 3
1 2 3
AÇIK olarak
■
NOT İç üniteye bir oda termostatı bağlı olduğunda,
ısıtma ve soğutma program zamanlayıcıları kesin-
likle kullanılamaz. Diğer program zamanlayıcıları
etkilenmezler. Program zamanlayıcıları üzerine
daha fazla bilgi için kullanım kılavuzuna bakın.
■
İç üniteye bir oda termostatı bağlı olduğunda ve
= butonuna veya y butonuna basıldığında,
oda
açma/kapama çalıştırması ile geçiş çalıştırmasını
kontrol edeceğini göstermek için merkezi kontrol
göstergesi e yanıp sönecektir.
Aşağıdaki tablo, anahtar kutusu içindeki terminal bloğunun gerekli
konfigürasyonu ile termostat kablo bağlantılarını özetler. Pompa
işletimi üçüncü sütunda verilmiştir. Son üç sütun, izleyen işlevselliğin
kullanıcı arayüzü (UI) ile mi yoksa termostat (T) tarafından mı yerine
getirildiğini gösterir:
• hacim ısıtma veya soğutma açma/kapama (y)
• ısıtma/soğutma geçişi (=)
• ısıtma ve soğutma program zamanlayıcıları (pr)
Termostat Konfigürasyon
Termostat yok • SS2-3 =
KAPALI
• kablo
bağlantıları:
(yok)
H C L N
1 2 3 4
• SS2-3 = AÇIK
• kablo
bağlantıları:
H C L N
1 2 3 4
Yalnız ısıtma • SS2-3 = AÇIK
• kablo
termostatı
bağlantıları:
H C
1 2 3 4
th
Isıtma/soğutma • SS2-3 = AÇIK
• kablo
anahtarı ile
bağlantıları:
termostat
H C
1 2 3 4
H C
th
4
(a) Hacim ısıtma/soğutma kapatıldığında veya su sıcaklığı kullanıcı arabirimi
üzerinde ayarlanan sıcaklığa eriştiğinde Pompa duracaktır. Hacim
4
ısıtma/soğutma açık olduğunda, su sıcaklığını kontrol etmek için pompa
her 5 dakikada bir 3 dakika çalışacaktır.
termostatının önceliği olduğunu
y y y y
Pompa işletimi
çıkış su UI
sıcaklığı ile
(a)
belirlenir
X2M
hacim ısıtma UI
veya soğutma
açık olduğunda
y
( )
açık
X2M
oda termostatı T
tarafından
ısıtma talebi
olduğunda açık
X2M
L N
oda termostatı T
tarafından
ısıtma talebi
veya soğutma
X2M
talebi
olduğunda açık
L N
th = Termostat kontağı
C = Soğutma kontağı
H = Isıtma kontağı
L, N = 230 V AC
Hava su tipi ısı pompa sistemi iç ünitesi
ve
= = = = p p p p r r r r
UI UI
UI UI
— —
T —
RKHBH/X016AB
4PW50205-1A
