1.
Ontluchtingsklep
De resterende lucht in het watercircuit wordt automatisch ver-
wijderd via de ontluchtingsklep.
2.
Backupverwarming
De backupverwarming bestaat uit een elektrisch verwarmings-
element dat een bijkomende verwarmingscapaciteit voor het
watercircuit biedt als de verwarmingscapaciteit van de buitenunit
niet toereikend is wegens lage buitentemperaturen.
3.
Temperatuursensoren
Vier temperatuursensoren bepalen de water- en koelmiddel-
temperatuur op verschillende punten in het watercircuit.
4.
Schakelkast
De schakelkast bevat de voornaamste elektronische en elek-
trische onderdelen van de binnenunit.
5.
Warmtewisselaar
6.
Expansievat (10 l)
7.
Gebruikersinterface
Via de gebruikersinterface kunnen de installateur en de gebrui-
ker de unit instellen, gebruiken en onderhouden.
8.
Aansluiting van koelmiddelvloeistof
9.
Aansluiting van koelmiddelgas
10. Afsluiters (accessoire)
Met de afsluiters op de waterinlaataansluiting en de water-
uitlaataansluiting kan het watercircuit van de binnenunit worden
afgesloten van het residentieel watercircuit. Dit vergemakkelijkt
het aflaten en vervangen van het filter van de binnenunit.
11. Aansluiting van waterinlaat
12. Aansluiting van wateruitlaat
13. Aftap- en vulkranen
14. Waterfilter
Het waterfilter verwijdert verontreinigingen uit het water om
schade aan de pomp of verstopping van de verdamper te voor-
komen. Maak het waterfilter op regelmatige tijdstippen schoon.
Zie "Onderhoud" op pagina 27.
15. Aftapkraan expansievat
Met de aftapkraan van het expansievat kan het resterende water
in het expansievat worden verwijderd nadat het al met de aftap-
en vulkranen is afgelaten.
16. Manometer
De manometer geeft de waterdruk in het watercircuit aan.
17. Stromingsschakelaar
De stromingsschakelaar controleert de stroming in het water-
circuit en beschermt de warmtewisselaar tegen bevriezing en de
pomp tegen beschadiging.
18. Pomp
De pomp circuleert het water in het watercircuit.
19. Vat backupverwarming
De backupverwarming verwarmt het water in het vat van de
backupverwarming.
20. Thermische beveiliging backupverwarming
De backupverwarming is uitgerust met een thermische beveili-
ging. De thermische beveiliging wordt geactiveerd wanneer de
temperatuur te hoog wordt.
21. Thermische zekering backupverwarming
De backupverwarming is uitgerust met een thermische zekering.
De thermische zekering springt wanneer de temperatuur te
hoog wordt (hoger dan de temperatuur van de thermische
beveiliging van de backupverwarming).
22. Drukveiligheidsklep
De drukveiligheidsklep voorkomt een te hoge waterdruk in het
watercircuit door open te gaan vanaf een druk van 3 bar en wat
water te laten ontsnappen.
Montagehandleiding
7

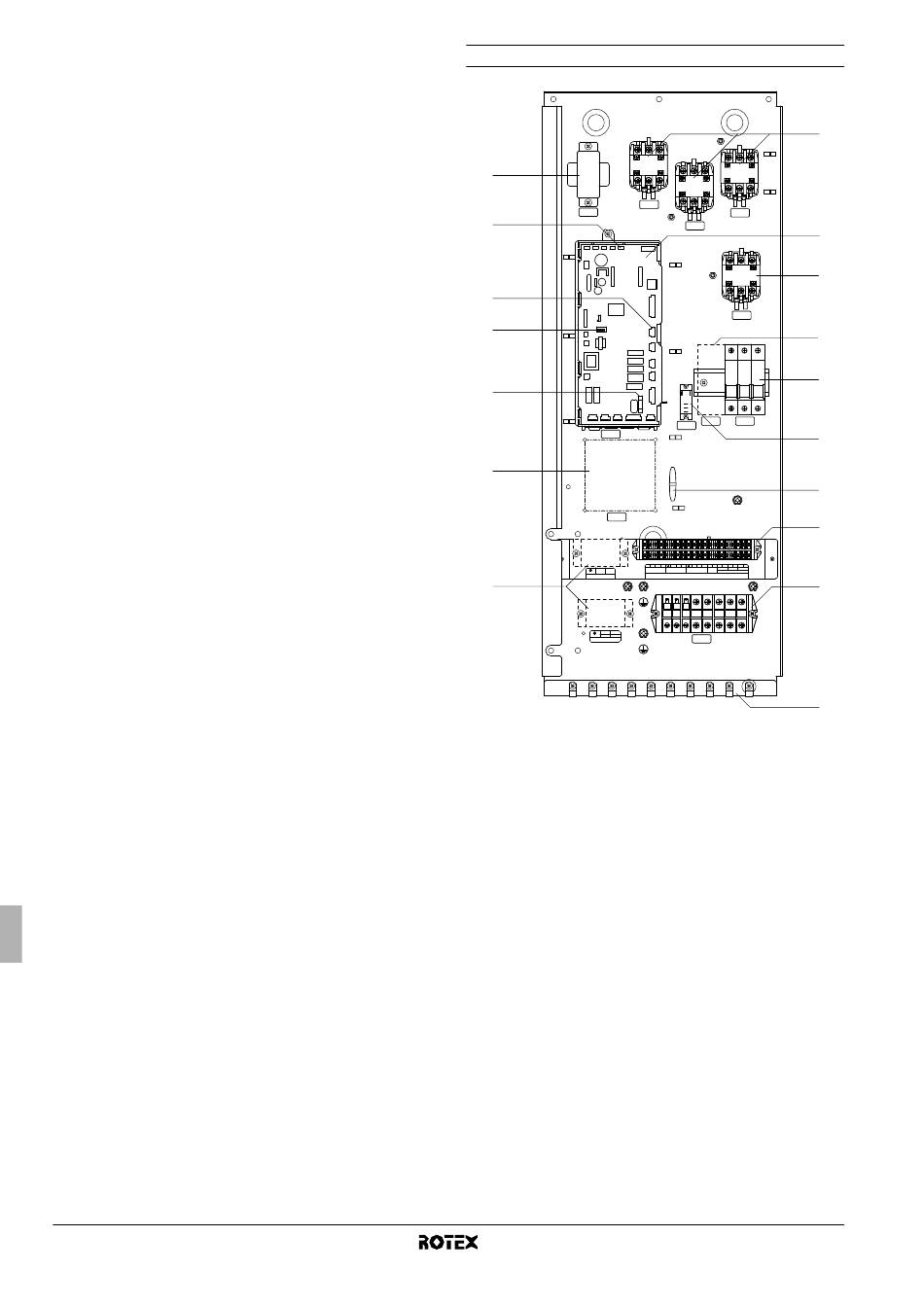

Hoofdcomponenten schakelkast

K1M
TR1
15
TR1
X9A
12
X13A
11
SS1
SS2
on
10
on
SS2
off
A1P
FU1
9
A1P
16
A4P
A4P
OPTION EKSWW
X4M
1
2
X4M
8
OPTION EKSWW
X3M
L1
L2
L
N
X3M (230V)
1.
Schakelcontacten backupverwarming K1M, K2M en K5M
2.
Hoofdprintplaat
De hoofdprintplaat regelt de werking van de unit.
3.
Schakelcontact boosterverwarming K3M (alleen voor installaties
met tank voor warm water voor huishoudelijk gebruik)
4.
Stroomonderbreker
boosterverwarming
installaties met tank voor warm water voor huishoudelijk
gebruik)
De stroomonderbreker beschermt de boosterverwarming in de
tank voor warm water voor huishoudelijk gebruik tegen
overbelasting of kortsluiting.
5.
Stroomonderbreker backupverwarming F1B
De stroomonderbreker beschermt het elektrisch circuit van de
backupverwarming tegen overbelasting of kortsluiting.
6.
Klemmenstroken
De klemmenstroken zorgen voor een gemakkelijke aansluiting
van de lokale bedrading.
7.
Bevestigingen voor kabelbinders
Met de bevestigingen voor kabelbinders kan de lokale bedrading
met kabelbinders aan de schakelkast worden bevestigd voor
trekontlasting.
8.
Klemmenstroken X3M, X4M (alleen voor installaties met tank
voor warm water voor huishoudelijk gebruik)
9.
Zekering printplaat FU1
10. DIP-schakelaar SS2
De DIP-schakelaar SS2 biedt 4 schakelaars voor de configuratie
van bepaalde installatieparameters. Zie "Overzicht instellingen
DIP-schakelaar" op pagina 16.
Binnenunit voor lucht-water-warmtepompsysteem
K5M
K2M
K1M
K5M
K2M
OPTION EKSWW
K3M
K3M
OPTION EKSWW
F2B
F1B
F2B
F1B
K4M
FU2
X2M
1
2
3
4
5
6
7
8
9
10
11 12 13 14
15 16 17 18
thermal
Q2L
thermostat
2-way valve
3-way valve
fuse
OPTIONAL
X2M
X1M
F2B
(alleen
RKHBH/X016AB
4PW50205-1A
1
2
3
4
5
14
13
6
6
7
voor
