I [E-04]=2 fonctionnement à haute vitesse de la pompe
Si [E-04]=1 ou 2 et [6-00]=1 ont été sélectionnés, l'unité
activera la vanne à 3 voies d'eau chaude sanitaire. Cette
fonction est une caractéristique pour éliminer tout l'air du
système (tant dans le chauffage de volume que dans le
chauffage d'eau chaude sanitaire).
[E-04]=1 ou 2
Fonctionnement de la pompe pendant 20 minutes
vanne à 3 voies en mode de chauffage de volume
Fonctionnement de la pompe pendant 10 minutes
vanne à 3 voies en mode de chauffage d'eau chaude
sanitaire
Voir le chapitre
"Vérification finale" à la page 36
d'informations.
REMARQUE
Ne pas oublier de restaurer le réglage sur place [E-04]
à la valeur par défaut lorsque la mise en service est
terminée!

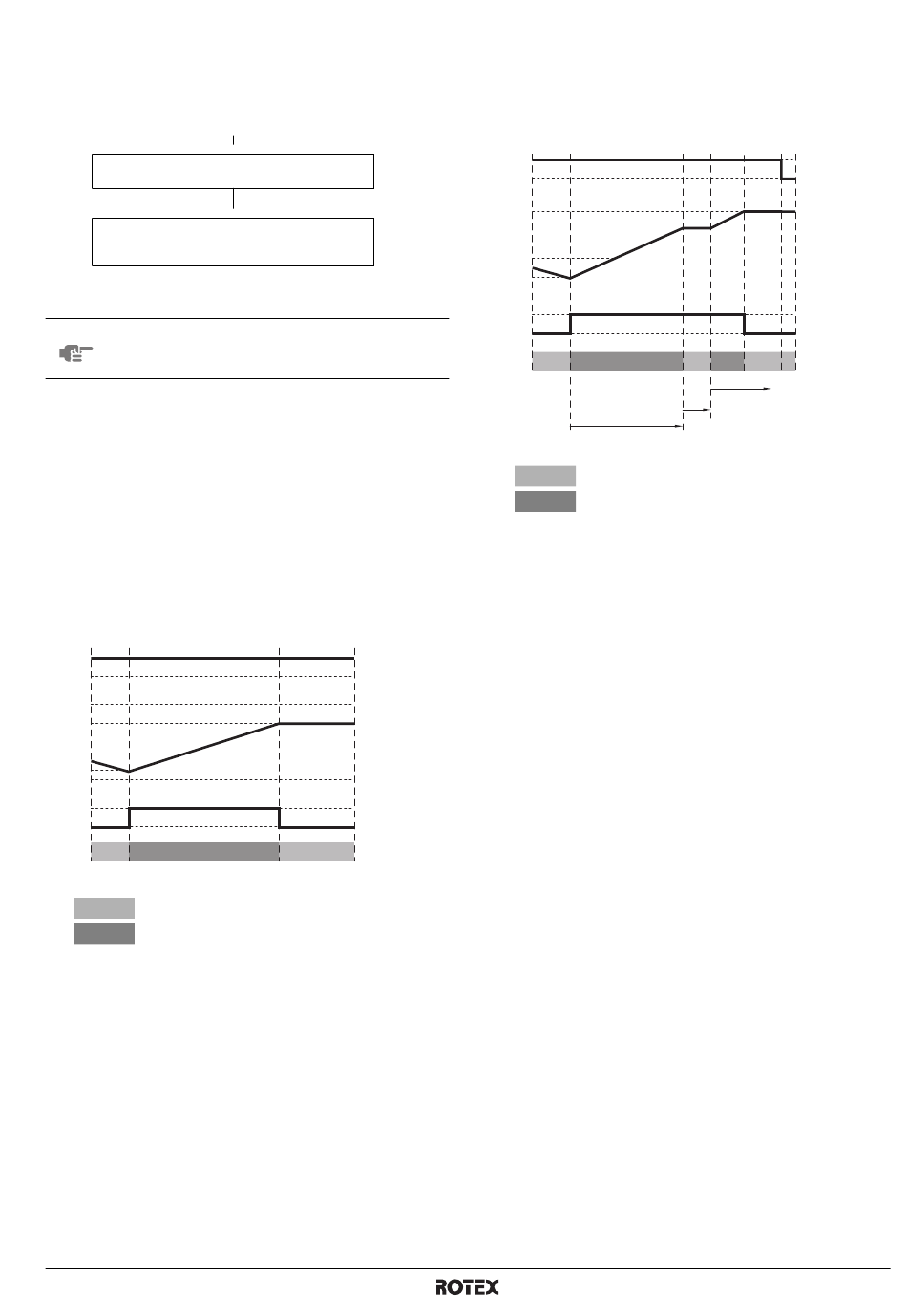

Demande simultanée du chauffage de volume et du
chauffage d'eau sanitaire
Contrôle de température d'eau de sortie de la commande à
distance
Lorsque la température de réchauffement est atteinte, la poursuite du
réchauffement jusqu'à la température de stockage du ballon d'eau
chaude sanitaire sera décidée par les dispositifs de temporisation
programmés par l'installateur.
1
Fonctionnement de réchauffement
Si une demande de chauffage de volume et d'eau sanitaire
(réchauffement) intervient simultanément, l'eau sanitaire sera
chauffée jusqu'à la température de réchauffement maximale,
puis le chauffage de volume démarrera de nouveau.
D
J
C
H
B
A
A
Utilisation
Chauffage de volume
Chauffage de l'eau sanitaire
B
Demande thermo ON de réchauffement d'eau chaude
sanitaire
C
Température du ballon d'eau chaude sanitaire
D
Demande thermo ON d'eau de sortie
F
Température de limite inférieure d'eau chaude sanitaire
G
Température limite supérieure d'eau chaude sanitaire
(température de stockage maximum possible) [b-03]
H
Température minimum de réchauffement d'eau chaude
sanitaire [b-00]
J
Température maximum de réchauffement d'eau chaude
sanitaire [b-01]
ON
MARCHE
OFF
ARRET
RKHBRD011~016ADV17+Y17
Unité intérieure pour système de pompe à chaleur air à eau
4P403581-1B – 2017.09
M
si [6-00]=1
M
pour plus
ON
OFF
G
75°C
F
35°C
ON
OFF
2
Fonctionnement de stockage
Lors d'une demande simultanée de chauffage de volume et
d'eau chaude sanitaire (stockage), l'eau sanitaire sera chauffée
conformément au programmateur, puis le chauffage de volume
démarrera de nouveau conformément au programmateur.
Ensuite, le chauffage d'eau sanitaire redémarrera conformément
au programmateur, et cela continuera jusqu'à ce que le point de
consigne de stockage soit atteint.
D
C
J
H
B
A
A
Utilisation
Chauffage de volume
Chauffage de l'eau sanitaire
B
Demande thermo ON de stockage d'eau chaude sanitaire
C
Température du ballon d'eau chaude sanitaire
D
Demande thermo ON d'eau de sortie
F
Température de limite inférieure d'eau chaude sanitaire
G
Température limite supérieure d'eau chaude sanitaire
(température de stockage maximum possible) [b-03]
H
Température minimum de réchauffement d'eau chaude
sanitaire [b-00]
J
Température maximum de réchauffement d'eau chaude
sanitaire [b-01]
ON
MARCHE
OFF
ARRET
1
Durée de fonctionnement minimale pour le chauffage de
l'eau sanitaire (d'abord 30 minutes [d-01])
2
Intervalle de temps d'arrêt minimum pour le chauffage de
l'eau sanitaire (d'abord 15 minutes [d-02])
3
Durée de fonctionnement maximale pour le chauffage de
l'eau sanitaire (d'abord 30 minutes [d-01])
ON
OFF
G
75°C
F
35°C
ON
OFF
3
2
1
