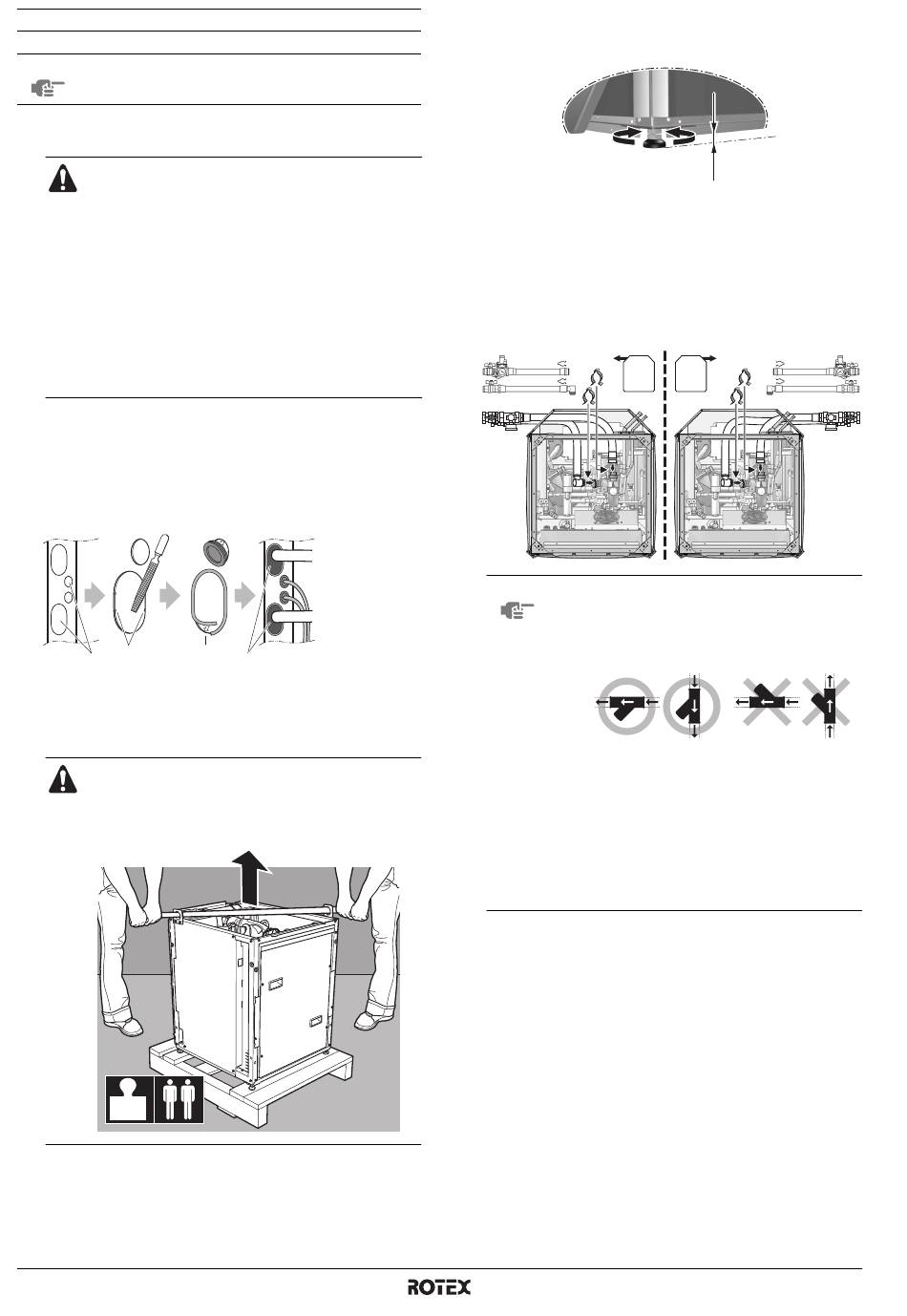

Installation de l'unité intérieure
REMARQUE
Pour l'installation de l'unité extérieure, se référer aux
instructions d'installation de l'unité extérieure.
I
Pour raccorder les tuyaux et les câbles électriques, des trous à
défoncer sont prévus à l'arrière de l'unité.
I
Des trous à défoncer sont prévus des deux côtés
de l'unité. Faire attention à défoncer les trous
corrects en fonction du lieu d'installation.
I
Le tuyau de réfrigérant et le tuyau d'eau doivent
traverser des trous à défoncer différents.
I
Le câblage électrique basse tension (LV) et le
câblage électrique haute tension plus le câblage
d'alimentation
toujours entrer dans l'unité séparément par les 2
trous à défoncer supérieurs du côté gauche de
l'unité (voir la
I
Ne PAS utiliser le trou à défoncer inférieur
gauche.
I Pour percer un trou à défoncer, taper dessus avec un
marteau.
I Au moment de passer les fils électriques ou le tuyau par les
trous à défoncer, éliminer toute bavure des trous à défoncer.
I Poser les passe-câbles (accessoires) autour des trous à
défoncer pour éviter des dégâts.
1
2
1
Trou à défoncer
2
Bavures
I
Placer l'unité à l'emplacement d'installation approprié.
Le poids de l'unité est d'environ 145 kg. Au moins
deux personnes sont nécessaires pour lever l'unité.
Utiliser les plaques fournies avec l'unité pour la
soulever.
145 kg
Manuel d'installation
11
électrique
(HV+PS)
doivent
figure
4).
3
4
3
Passe-câble
4
Mastic et matériau isolant
(non fourni)
I
Mettre l'unité à niveau en position stable en utilisant les pieds de
mise à niveau et réduisez au minimum l'écart entre le cadre et le
sol.
I
Fermer le(s) panneau(x) phonoabsorbant(s) et le(s) panneau(x)
de décoration qui se trouveront sur le côté du mur et pour
lesquels la fixation n'est plus possible après avoir mis l'unité à
son endroit définitif.
I
Connecter d'abord le tuyau d'eau flexible fourni avec l'unité à la
tuyauterie sur place. Ensuite, connecter le tuyau d'eau flexible
par les trous à défoncer prévus au système d'eau de l'unité pour
empêcher un coude excessif du tuyau d'eau flexible pendant le
processus.
I
REMARQUE
Tenir compte de l'emplacement d'installation
du tuyau d'entrée d'eau flexible.
I
En fonction du sens du débit d'eau, le filtre
doit être positionner comme le montre la
figure.
I
Laisser un espace suffisant pour prévoir un
accès aisé pour nettoyer le filtre à eau et
vérifier régulièrement la vanne de sécurité.
I
Prévoir
l'atmosphère de la vanne de surpression
(non fournie).
I
Ne pas oublier de soutenir le tuyau d'entrée
d'eau et le tuyau de sortie d'eau de manière
à ne pas forcer le tuyau sur place.
Unité intérieure pour système de pompe à chaleur air à eau
un
flexible
pour
la
mise
RKHBRD011~016ADV17+Y17
4P403581-1B – 2017.09
à
