10. Bornier X3M
Bornier du câblage à prévoir pour les raccords CC.
11. Bornier X2M
Bornier du câblage à prévoir pour les raccords CA.
12. Connecteur CC X1Y
13. Connecteur de pompe X2Y
14. Connecteur CA X3Y
15. Fixations des attache-câbles
Les attache-câbles permettent de fixer le câblage local avec les
attaches au coffret électrique pour garantir la réduction des
contraintes.
16. Entrée du câblage électrique
17. Entrée du câblage CA non fourni
18. Entrée du câblage CC non fourni
19. Entrée du câble de compresseur
20. Relais d'interface K1A
21. Ponts de câblage
22. Fusible F1 (uniquement Y17)
23. Fusible F2 (uniquement Y17)
REMARQUE Le schéma de raccordement électrique se trouve à
l'intérieur du couvercle du coffret électrique.
Manuel d'installation
9

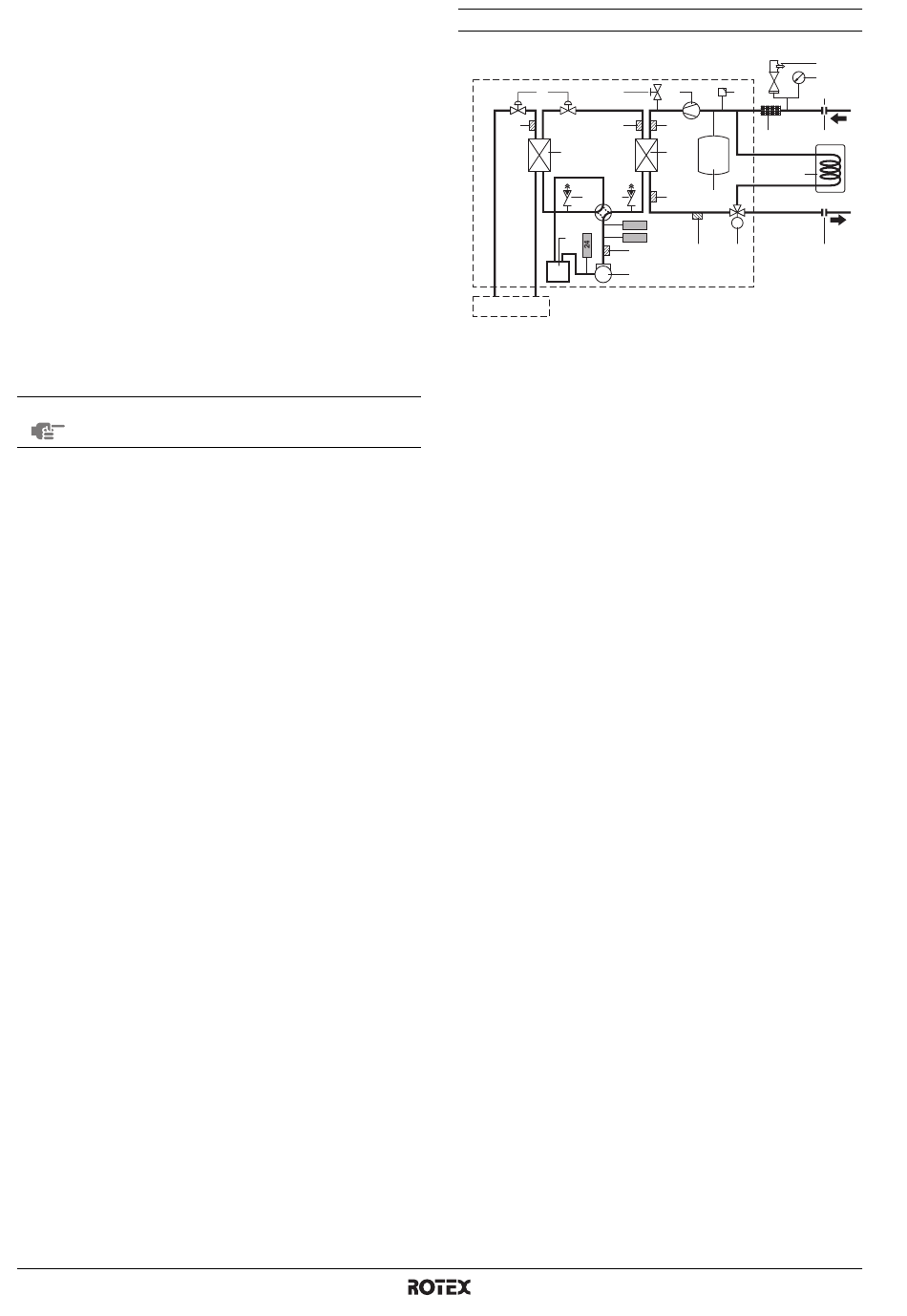

Schéma fonctionnel
2
9 8
29 28
3
6 6
22
4 23
1
1 Unité extérieure
2 Unité intérieure
3 Echangeur thermique
réfrigérant-réfrigérant
4 Accumulateur
5 Compresseur
6 Orifice de service
7 Echangeur thermique
réfrigérant-eau
8 Vanne de purge
9 Vanne d'expansion
électronique
10 Soupape de décharge
de pression
11 Pompe
12 Purgeur
13 Manomètre
14 Vase d'expansion
15 Filtre à eau
16 Vanne de remplissage
(non fournie)
Unité intérieure pour système de pompe à chaleur air à eau
11 12
27
15
7
19
21 14
M
25 26 20
5
17 Entrée d'eau de la vanne
d'arrêt
18 Sortie d'eau de la vanne d'arrêt
19 Ballon d'eau chaude sanitaire
(option)
20 Vanne à 3 voies motorisée
(option)
21 Coupure thermique (Q2L)
22 Contacteur haute pression
(S1PH)
23 Capteur haute pression (B1PH)
24 Capteur basse pression (B1PL)
25 Thermistance de décharge
(R6T)
26 Thermistance d'eau de sortie
(R5T)
27 Thermistance d'eau de retour
(R4T)
28 Thermistance de liquide R134a
(R7T)
29 Thermistance liquide R410A
(R3T)
RKHBRD011~016ADV17+Y17
