it 96 | WBE 5210 | Prima messa in funzione

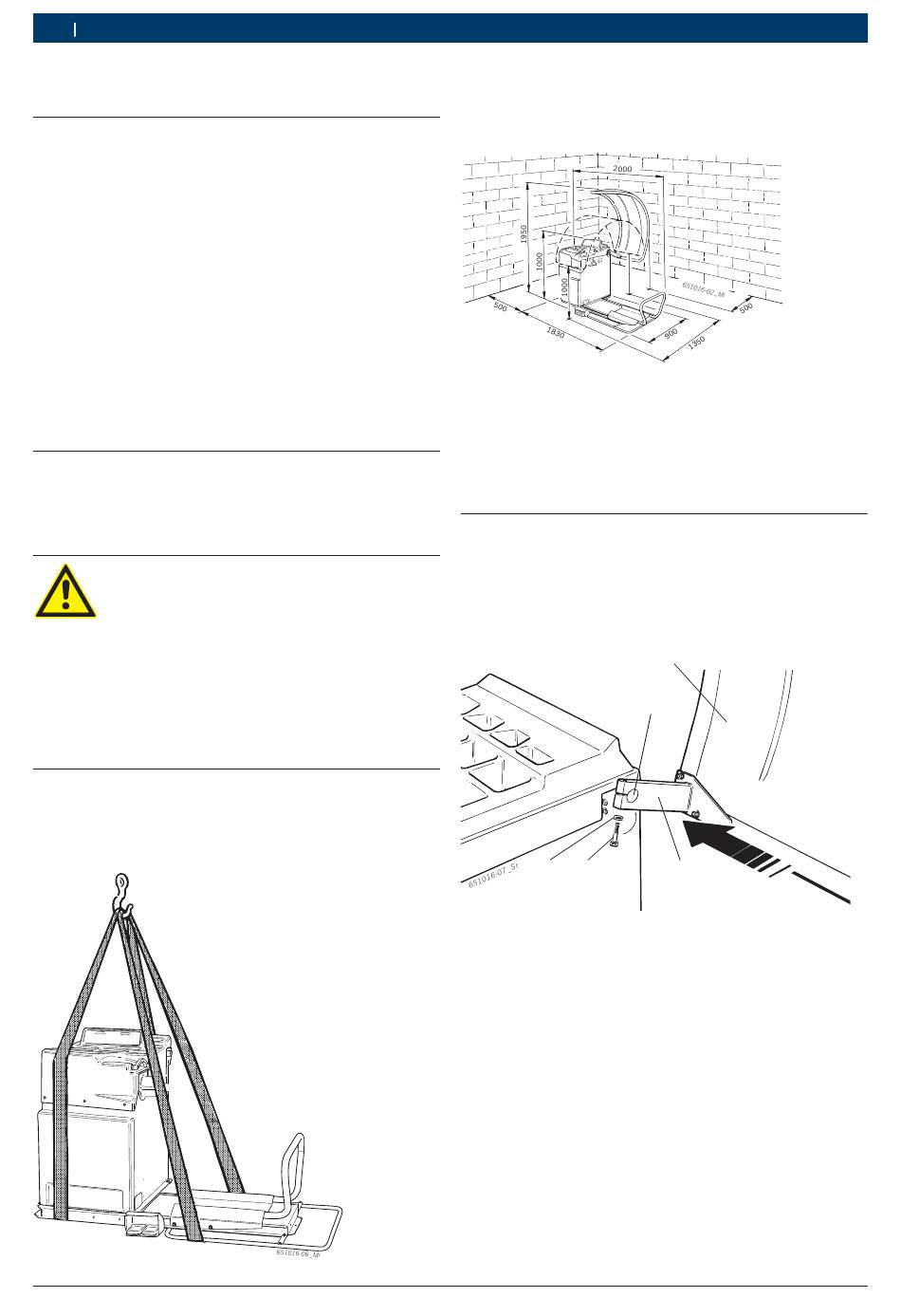

4. Prima messa in funzione
4.1 Disimballaggio
1. Rimuovere il nastro in acciaio e le graffe di fissaggio.
2. Rimuovere con cautela l'imballaggio sfilandolo verso
l'alto.
3. Prelevare calotta di protezione ruota, gli accessori e
il materiale d'imballaggio dall'unità d'imballaggio.
i
Controllare lo stato integro di WBE 5210 e degli
accessori e verificare che non vi siano componenti
visibilmente danneggiati. In caso di dubbio non pro-
cedere alla messa in funzione e rivolgersi al servizio
assistenza.
i
Smaltire il materiale d'imballaggio conferendolo ai
punti di raccolta predisposti.
4.2 Installazione
1. Allentare le quattro viti con le quali la WBE 5210 è
fissata sul pallet.
AVVERTENZA – cinghie di sollevamento
difettose o non correttamente fissate!
Pericolo di lesioni dovute alla caduta di
WBE 5210.
€
Prima dell'applicazione esaminare le
cinghie di sollevamento per rilevare
l'eventuale presenza di danni al materiale.
€
Serrare le cinghie di sollevamento unifor-
memente.
€
Sollevare la WBE 5210 con cautela.
2. Applicare delle cinghie di sollevamento idonee di
lunghezza identica e di portata sufficiente (almeno
100 kg) come illustrato nella figura.
| |
1 695 654 697 2010-11-19
3. Sollevare la WBE 5210 con una gru di sollevamento.
Installare la macchina nell'area prevista rispettando
le distanze minime indicate.
i
A garanzia di un uso sicuro ed ergonomico della
WBE 5210 è consigliabile installare la macchina ad
una distanza di 500 mm dalla parete più vicina.
4. Fissare la WBE 5210 in almeno 3 punti sul pavimento.
4.3 Montaggio della calotta di protezione
ruota
1. Applicare la calotta di protezione ruota sui perni di
alloggiamento.
4 3
Fig. 2: Montaggio della calotta di protezione ruota sulla
WBE 5210
1 Calotta di protezione ruota
2 Vite ad esagono cavo
3 Rondella
4 Dado
5 Perno di alloggiamento
2. Far passare la vite ad esagono cavo e la rondella
attraverso il foro della flangia di fissaggio e stringere
la vite leggermente.
3. Regolare l'inclinazione della copertura di protezione:
con la calotta di protezione ruota aperta, la parte an-
teriore della calotta di protezione ruota deve trovarsi
ad un'altezza di circa 1900 mm dal suolo
4. Serrare la vite ad esagono cavo;
1
5
2
