3.5 WBE 5210
13
12
1
11
3

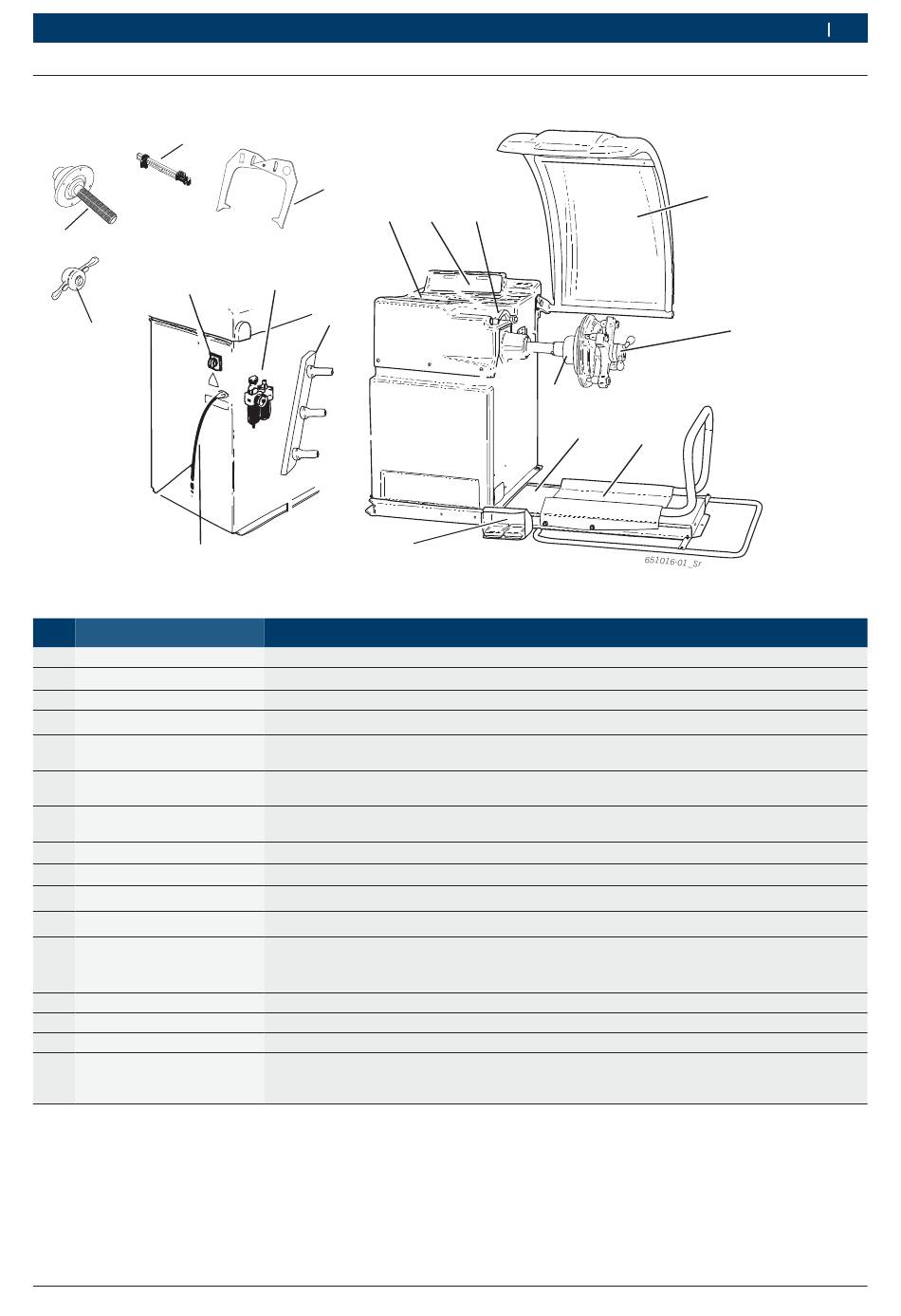

Fig. 1: WBE 5210
Poz. Tanım
1 Açma/Kapama şalteri
2 Sıkıştırma aracı tutucusu
3 Elektrik bağlantı kablosu
4 Muhafaza gözü
5 Kontrol paneli/gösterge
paneli
6 Kumpas
7 Tekerlek koruma kapağı
8 Hızlı sıkıştırma somunu
9 Merkezleme flanşı
10 Tekerlek lifti
10/1 Tekerlek kızağı
10/2 Pedal
11 Hızlı sıkıştırma somunu
12 Merkezleme flanşı
13 Manuel kumpas
14 Ölçme pergeli
15 Basınçlı hava bağlantısına
sahip bakım ünitesi
Robert Bosch GmbH
14
4 5
15
2
10/2
Fonksiyonlar
Çalıştırılması/Devre dışı bırakılması.
Aksesuarın saklanması.
Elektrik kablosu bağlantısı.
Balans ağırlıkları ve aksesuarlar için muhafaza gözü.
+ WBE 5210'nin kullanılması, bkz. Bölüm 7
+ Yazılımın gösterilmesi (ölçüm değerleri ve kullanıcı uyarıları)
+ Jant mesafesini ve jant çapını belirlemek.
+ Yapıştırma tip ağırlıkların tespitlenmesi için pozisyonları belirlemek.
+ Kullanıcıyı havada uçuşan partiküllere (örneğin kir, su) karşı korumak.
+ Tekerlek koruma kapağının kapatılması ile ölçüm işlemi başlatılır.
Tekerleğin konik üzerinde merkezlenmesi ve tespitlenmesi
Tekerleğin tespitlenmesi.
Tekerleğin tespitlenmesi ve çıkarılması için destek olarak kullanılan kaldırma tertibatı
Yatay düzlemde kaydırılabilir tekerlek desteği
+ Sol pedal: Tekerlek desteğinin yukarı kaldırılması
+ Sağ pedal: Tekerlek desteğinin alçaltılması
Tekerleğin konik üzerinde merkezlenmesi ve tespitlenmesi
Tekerleğin tespitlenmesi.
Elektronik kumpas arızalı olduğunda kullanılabilecek yedek kumpas.
Jant genişliği ve jant çapı, elektronik olarak belirlenemediği takdirde kullanılabilecek alet.
+ Çalışma basıncının kontrol edilmesi/ayarlanması.
+ Kirliliklerin giderilmesi.
+ Basınçlı hava sisteminin yağ ile beslenmesi.
Ürün tanımı | WBE 5210 | 227
6
9
10 10/1
tr
7
8
|
1 695 654 697 2010-11-19
