français
4
3
2
b
a

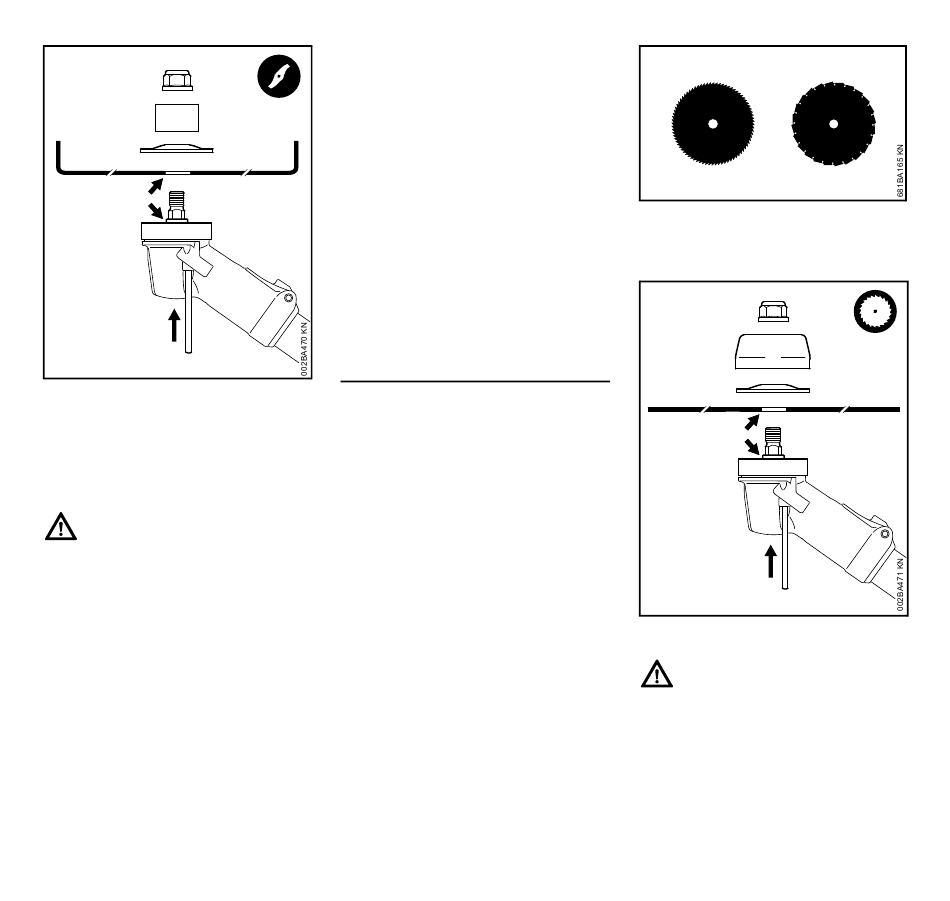

poser le couteau de broyage (1) –
N
les tranchants doivent être orientés
dans le sens des aiguilles d'une
montre et les extrémités verticales
des ailettes doivent être orientées
vers le haut ;
Le collet (a) doit s'engager dans
l'orifice (b) de l'outil de coupe !
Les tranchants du couteau de
broyage (1) doivent être orientés vers le
haut.
poser le disque de pression (2) de
N
70 mm de diamètre – avec le côté
bombé tourné vers le haut ;
poser l'anneau de protection (3)
N
pour couteau de broyage – avec
l'ouverture tournée vers le haut ;
82
bloquer l'arbre ;
N
visser et serrer l'écrou (4) en
N
tournant dans le sens inverse des
aiguilles d'une montre.
Démontage de l'outil de coupe
1
Bloquer l'arbre ;
N
desserrer l'écrou en tournant dans
N
le sens des aiguilles d'une montre ;
enlever, du réducteur, l'outil de
N
coupe et ses pièces de fixation ;
si l'on veut utiliser un autre outil de
N
coupe – démonter le capot
protecteur pour couteau de
broyage.
Montage de scies circulaires 225
Contrôler si la butée pour scies
N
circulaires est déjà montée – sinon,
exécuter aussi les procédures des
deux sections suivantes ;
si cette pièce est montée –
N
démonter le déflecteur destiné à
empêcher l'enroulement de l'herbe ;
si cette pièce est montée –
N
démonter le capot protecteur ;
monter la butée pour scies
N
circulaires ;
utiliser un disque de pression de
N
65 mm de diamètre ;
obturer les taraudages libres avec
N
des bouchons ;
Les tranchants des scies circulaires
doivent être orientés dans le sens des
aiguilles d'une montre.
4
3
2
b
a
Poser l'outil de coupe (1) ;
N
Le collet (a) doit s'engager dans
l'orifice (b) de l'outil de coupe !
poser le disque de pression (2) de
N
60 mm de diamètre – avec le côté
bombé tourné vers le haut ;
poser le bol glisseur (3) de 63 mm
N
de diamètre ;
FS 510 C-M, FS 560 C-M
