Dimensiones
Ver capítulo 4.3
Contraenchufe I en enchufe múltiple I
n A
1 106
2 122 106
3 137 121
4 153 137
5 169 153
6 185 169
7 201 185
8 216 200
9 232 216
10 248 232
11 264 248
12 280 264
13 295 279
14 311 295
15 327 311
16 343 327

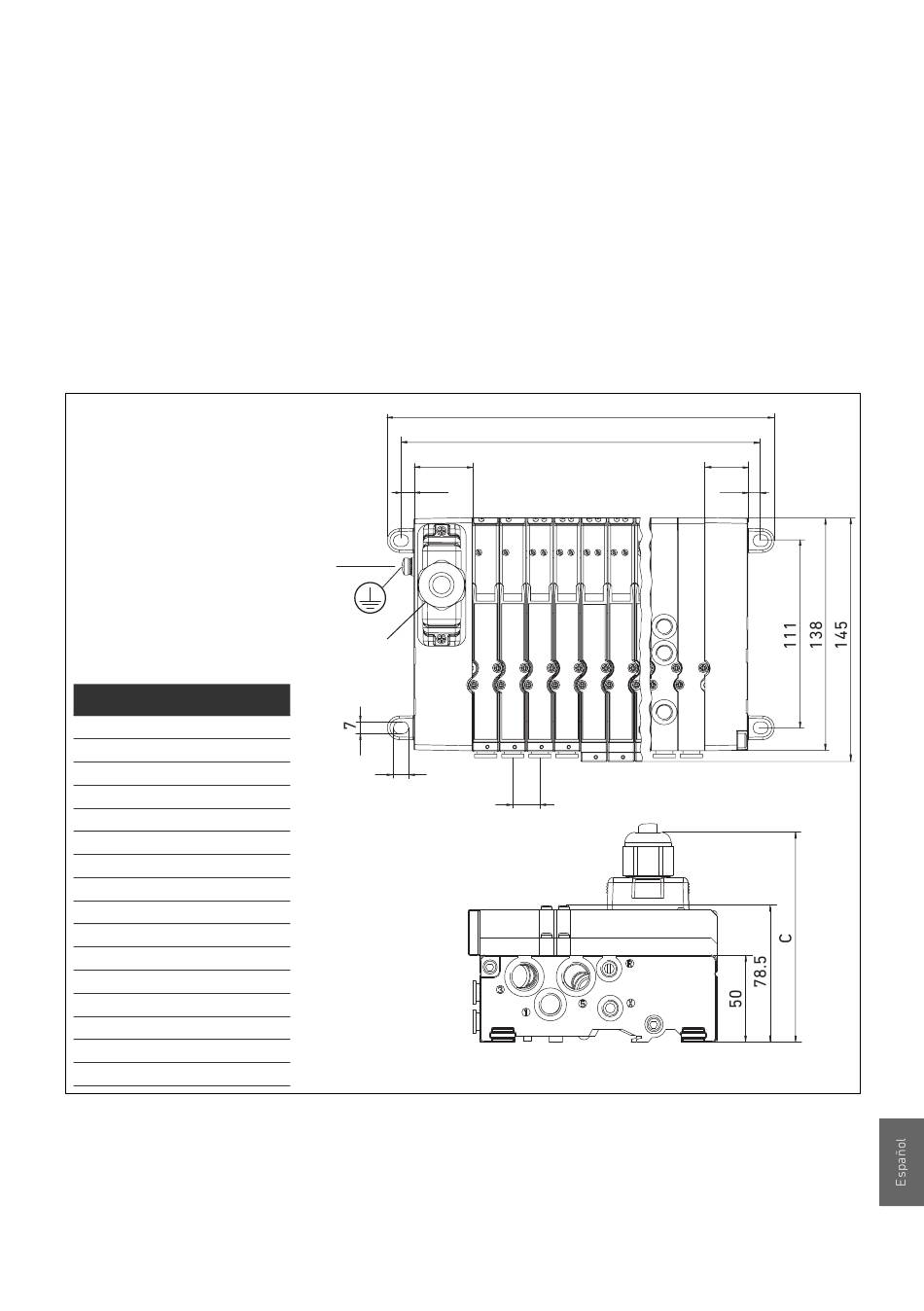

Fig. 3: Dibujo acotado del HF03
C ~122 para cable de Ø 9,0
~132 para cable de Ø 15,5
n n.° de lugares de válvula
AVENTICS | HF03/HF02 | 1987765472–BDL–001–AB
4 Instalación
4.1

Montaje del HF03

El sistema de válvulas se puede montar en cualquier posición
con cuatro tornillos (p. ej. M6), o sobre un soporte DIN EN 60715,
35×15.
Conexión FE
B
90
9
A
B
34
7.5
15.8
159
Instalación
25
7.5
