Maße
Siehe Kapitel 4.3
FE-Anschluss
Gegenstecker I auf Mehrfachstecker I
n A
1 106
2 122 106
3 137 121
4 153 137
5 169 153
6 185 169
7 201 185
8 216 200
9 232 216
10 248 232
11 264 248
12 280 264
13 295 279
14 311 295
15 327 311
16 343 327

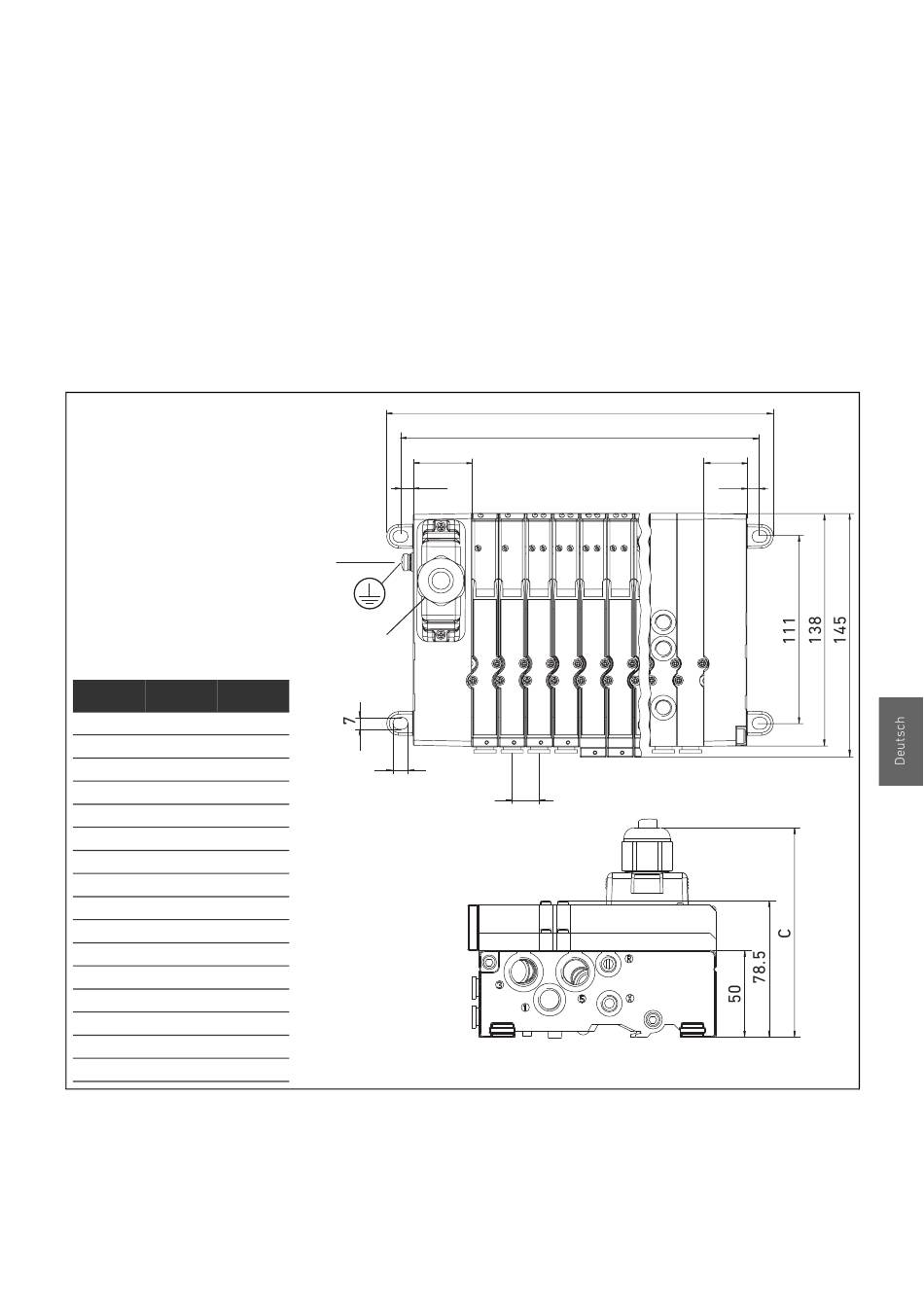

Abb. 3: Maßzeichnung HF03
C ~122 für Kabel mit Ø 9,0
~132 für Kabel mit Ø 15,5
n Anzahl Ventilplätze
AVENTICS | HF03/HF02 | 1987765472–BDL–001–AB
4

Installation

4.1

Montage HF03

Das Ventilsystem kann mit vier Schrauben (z. B. M6) in jeder
beliebigen Lage montiert oder auf eine DIN-Schiene
DIN EN 60715, 35×15 aufgesetzt werden.
B
90
9
A
B
34
7.5
15.8
17
Installation
25
7.5
