En cas de panne de secteur, le variateur de fréquence continue de fonctionner jusqu'à ce que la tension présente sur le circuit intermédiaire chute en

dessous du seuil d'arrêt minimal, qui est généralement inférieur de 15 % à la tension nominale d'alimentation secteur du variateur. La tension secteur

présente avant la panne et la charge du moteur déterminent le temps qui s'écoule avant l'arrêt en roue libre de l'onduleur.

Surcharge statique en mode VVC

Quand le variateur de fréquence est en surcharge (limite de couple atteinte, Par. 4-16

couple

), les régulateurs réduisent la fréquence de sortie dans le but de réduire la charge.

En cas de surcharge extrême, un courant peut se produire et faire disjoncter le variateur de fréquence après 5 à 10 secondes environ.

Le fonctionnement dans la limite du couple est restreint dans le temps (0 à 60 s) défini au Par. 14-25

2.13.1 Protection thermique du moteur

C'est ainsi que Danfoss protège le moteur contre les surchauffes. Il s'agit d'une caractéristique électronique qui simule un relais bimétallique en s'appuyant

sur des mesures internes. La caractéristique est illustrée sur la figure ci-dessous :

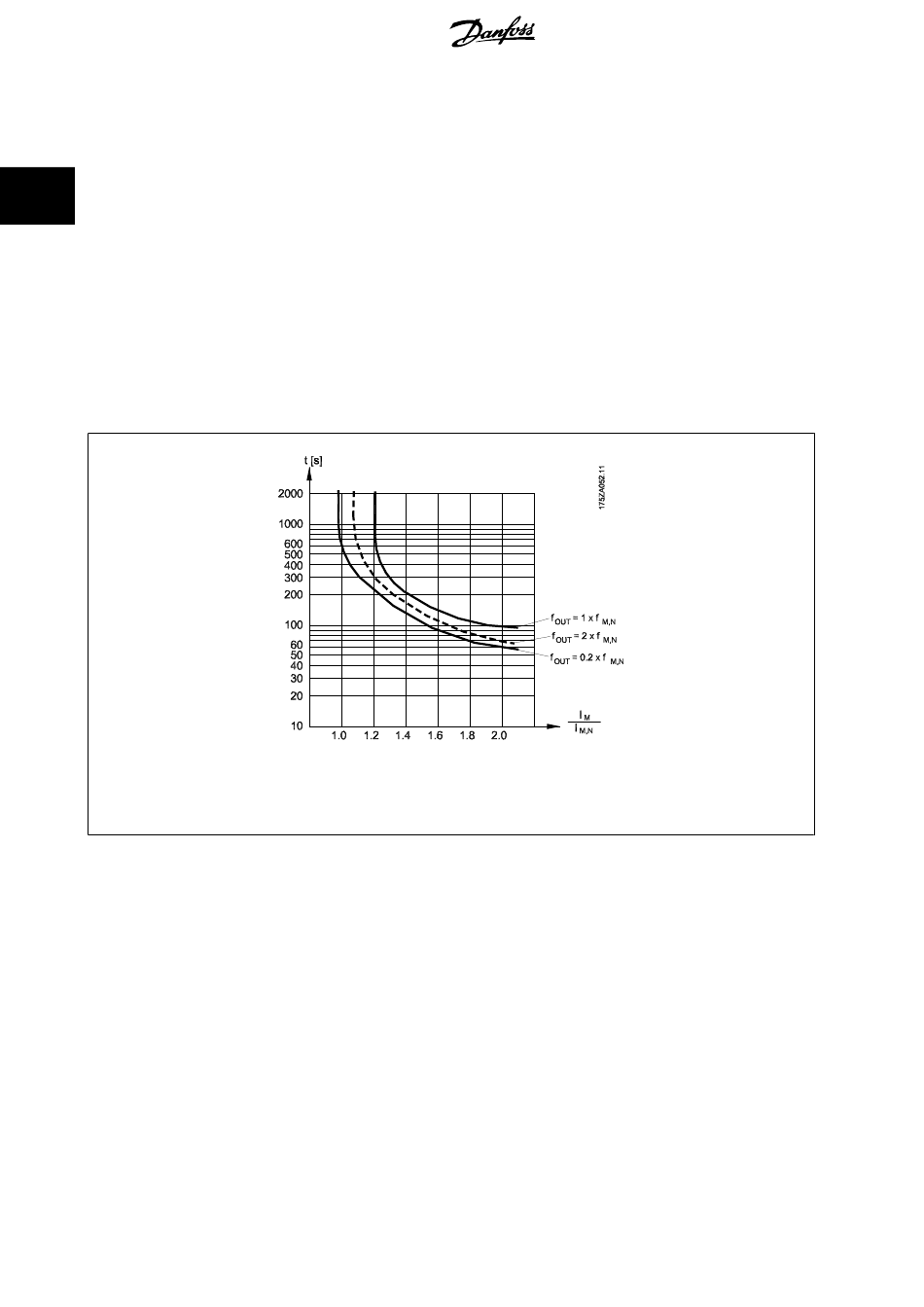

Illustration 2.11: L'axe des abcisses indique le rapport entre I

avant que l'ETR ne se déclenche et fasse disjoncter le variateur. Ces courbes montrent la vitesse nominale caractéristique à deux fois la

vitesse nominale et à 0,2 fois la vitesse nominale.

Il est évident qu'à vitesse faible l'ETR se déclenche à une chaleur inférieure en raison du refroidissement moindre du moteur. De cette façon, le moteur

est protégé contre les surchauffes même à une vitesse faible. La caractéristique ETR calcule la température du moteur en fonction du courant et de la

vitesse réels. La température calculée est visible en tant que paramètre d'affichage au Par. 16-18

plus

et I

moteur

MG.11.B9.04 - VLT

Manuel de configuration du variateur VLT

Mode moteur limite couple

Délais Al./C.limit ?

nominale. L'axe des ordonnées représente le temps en secondes

moteur

Thermique moteur
