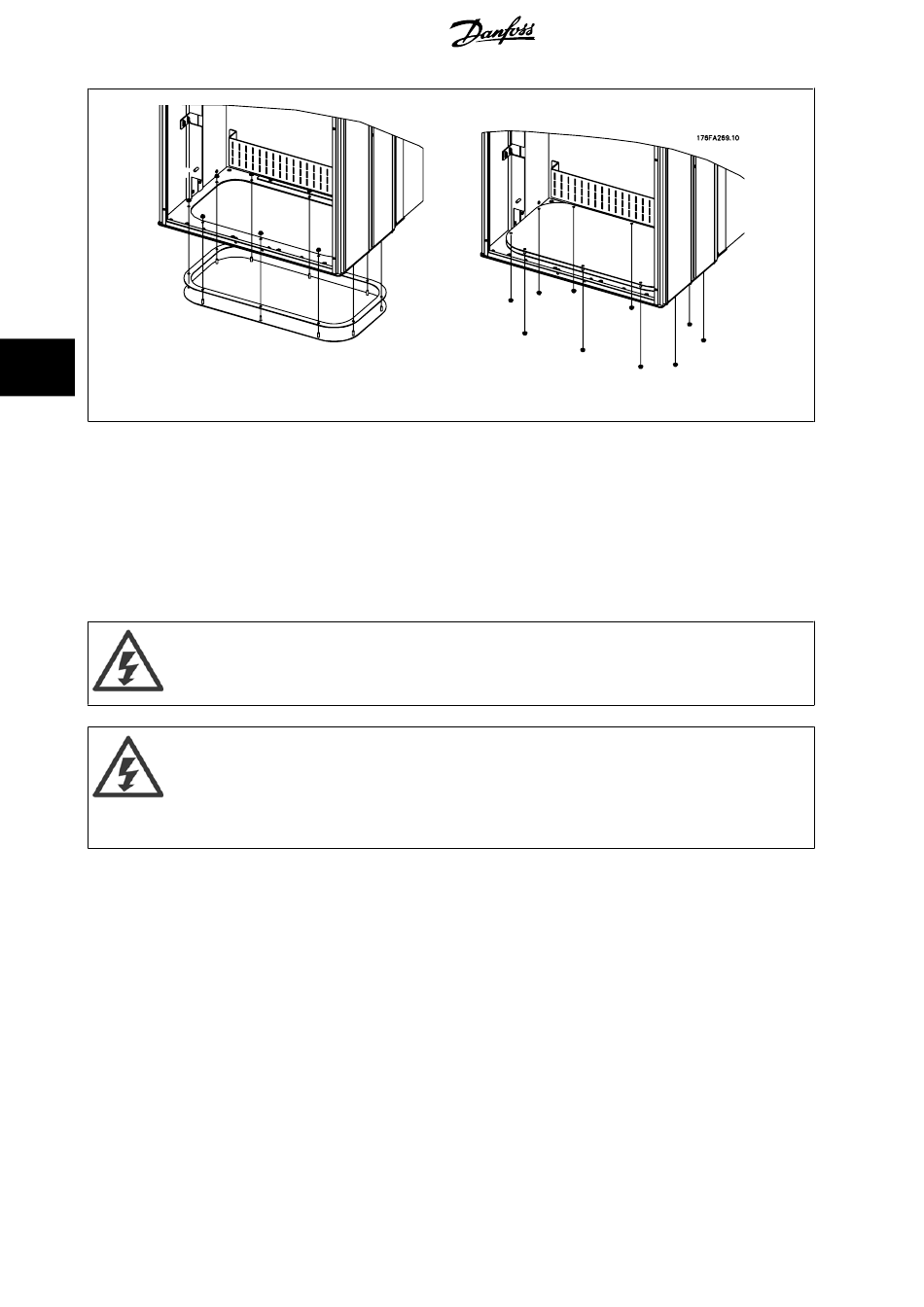

La plaque inférieure du châssis E1 peut être montée dans ou hors de la protection, ce qui permet une flexibilité du procédé d'installation : si elle est

montée depuis le bas, les presse-étoupe et les câbles peuvent être montés avant que le variateur de fréquence ne soit placé sur le socle.

5.2.8 Fusibles

Protection des dérivations

Afin de protéger l'installation contre les risques électriques et d'incendie, toutes les dérivations d'une installation, d'un appareillage de connexion, de

machines, etc. doivent être protégées contre les courts-circuits et les surcourants, conformément aux règlements nationaux et internationaux.

Protection contre les courts-circuits :

Le variateur de fréquence doit être protégé contre les courts-circuits pour éviter les risques électriques et d'incendie. Danfoss recom-

mande d'utiliser les fusibles mentionnés ci-dessous afin de protéger le personnel d'entretien et l'équipement en cas de défaillance

interne du variateur. Le variateur fournit une protection optimale en cas de court-circuit sur la sortie moteur.

Protection contre les surcourants

Prévoir une protection contre la surcharge pour éviter un danger d'incendie suite à l'échauffement des câbles dans l'installation. Une

protection de surcourant doit toujours être exécutée selon les règlements nationaux. Le variateur de fréquence est équipé d'une

protection interne contre les surcourants qui peut être utilisée comme une protection de surcharge en amont (applications UL exclues).

Voir Par. 4-18

circuit capable de délivrer un maximum de 100 000 A

Protection contre les surcourants

Si la conformité à UL/cUL n'est pas nécessaire, Danfoss recommande d'utiliser les fusibles mentionnés dans le tableau ci-dessous pour garantir la con-

formité à la norme EN 50178.

Le non-respect des recommandations peut endommager inutilement le variateur de fréquence en cas de dysfonctionnement.

Limite courant

Guide de programmation

dans le

MG.11.B9.04 - VLT

Manuel de configuration du variateur VLT

Variateur VLT HVAC. Les fusibles doivent être conçus pour protéger un

(symétriques), 500 V/600 V au maximum.

rms
